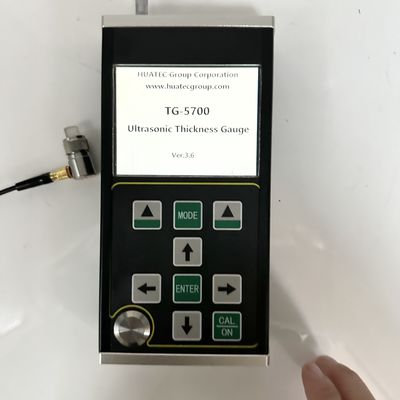

TG-5700 Высокоточный ультразвуковой толщиномер с точностью 0,001 мм и A/B-сканированием

TG-5700 — это портативный высокоточный цифровой ультразвуковой толщиномер нового поколения с возможностью A/B-сканирования. Используя принцип отражения импульса ультразвукового измерения толщины, этот прибор предназначен для материалов, в которых ультразвуковые волны распространяются с постоянной скоростью и отражаются от задних поверхностей. Благодаря разрешению измерения 0,001 мм и диапазону измерений от 0,15 мм (сталь) он обеспечивает исключительную точность для промышленного применения.

Этот прибор точно измеряет пластины и обрабатываемые детали, одновременно отслеживая вызванное коррозией утонение труб и сосудов под давлением внутри производственного оборудования. Область применения охватывает нефтяную, химическую, металлургическую, судостроительную, аэрокосмическую и энергетическую отрасли.

Соответствует калибровочной спецификации для ультразвукового толщиномера (JJF 1126-2004).

• Режимы A-скана, B-скана и числового отображения.
• Широкий диапазон измерений с уникальной технологией «множественного эха» для ультратонких деталей (минимум 0,15 мм стали)
• Высокоточные измерения с разрешением до 0,001 мм и разрешением повторения ±0,002 мм.
• Измерение проникающего покрытия и измерения «эхо-эхо» для материалов с красочными слоями и поверхностными покрытиями.
• Несколько режимов измерения: MB-E, EE, ME-E для обычных заготовок; Режим THIN для тонких деталей.
• Числовые режимы: обычная толщина, разница/степень уменьшения и максимальное значение.
• Режимы двойного усиления: автоматическая и ручная регулировка усиления.
• Настройки ручного и автоматического отключения с функцией энергосбережения
• Поддерживает различные датчики, включая двухкристальные и монокристаллические, высокочастотные до 20 МГц.
• Емкость большой памяти: 100 000 значений толщины, 500 сигналов А-сканирования, 500 сигналов B-сканирования.
• 3,5-дюймовый цветной TFT-ЖК-дисплей с разрешением QVGA 320x240.
• Несколько методов калибровки: одноточечная, многоточечная и ручная калибровка.
• Преобразование метрических/британских единиц (мм/дюйм)
• Англоязычный интерфейс

Подходит для измерения толщины металлов (сталь, чугун, алюминий, медь), пластмасс, керамики, стекла, смолы, стекловолокна и других ультразвуковых проводников.

Ультразвуковое измерение толщины работает аналогично измерению световой волной. Ультразвуковой импульс, излучаемый зондом, достигает измеряемого объекта, распространяется через материал, отражается от границы раздела материалов обратно к зонду. Толщина материала определяется путем точного измерения времени распространения ультразвука через материал.

Примечание. Компания оставляет за собой право вносить технические изменения без предварительного уведомления.

• Основной блок TG-5700 - 1шт.
• Одноэлементный преобразователь 2,5M Φ20 (диапазон тестирования 4–1800 мм) — 1 шт.
• Бутылка контактной жидкости - 1шт.
• Чехол для переноски - 1шт.
• Инструкция по эксплуатации - 1шт.

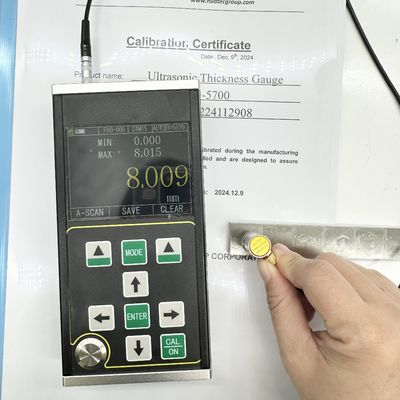

• Сертификат калибровки - 1шт.

Различные датчики с разными частотами, одиночный датчик 8 мм/10 мм/12 мм, ультразвуковые датчики толщины TR, ступенчатые клиновые блоки и программное обеспечение для обработки данных на ПК.

Стандартная экспортная упаковка, кантон. Варианты индивидуальной упаковки доступны по запросу.
