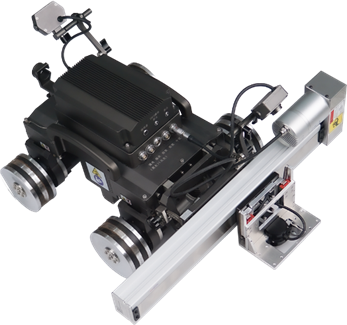

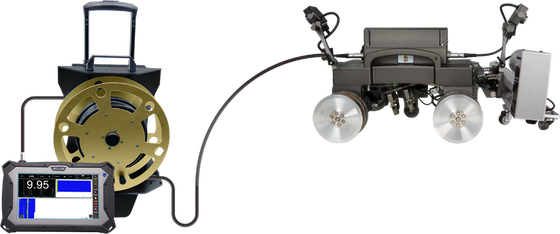

TG-M704 Magnetic Crawler C-scan Corrosion Thickness Measurement System с дистанционным управлением и высокопрочным постоянным магнитным колесом без необходимости строительных лесов

Эта усовершенствованная система позволяет быстро обнаруживать коррозию стенок на большой высоте с помощью дистанционного управления, устраняя необходимость в строительных лесах, полировке поверхности антикоррозионных слоев или использовании любой контактной жидкости.

• Для надежного крепления используются высокопрочные редкоземельные колеса с постоянными магнитами — они не упадут даже при отключении электроэнергии.
• Выполняет горизонтальные, вертикальные и перевернутые многопозиционные движения на ферромагнитных поверхностях.
• Оснащен электромагнитным ультразвуковым датчиком для измерения толщины для быстрого обнаружения и локализации коррозии.
• Интенсивное и точное сканирование участков, подозреваемых в коррозии, дает количественную оценку коррозии стенок.
• Стандартные дисплеи сканирования A, B и C для комплексного анализа толщины
• Встроенная видеокамера для мониторинга поверхности в режиме реального времени.
• Дистанционное управление с предустановленными дорожками сканирования для автоматического сканирования.

• Встроенные двойные камеры переднего и заднего вида.для мониторинга в реальном времени
• Сильное магнитное всасывание с вертикальной нагрузкой до 16 кг.
• Несколько поз движения: вертикальные, горизонтальные, наклонные и перевернутые.
• Высокая точность движения благодаря программируемому обнаружению шагов на уровне миллиметра.
• Компактная конструкция с небольшим радиусом поворота для маневренности.
• Расстояние позиционирования (погрешность ≤30 мм) с дополнительной маркировкой дефектов
• Профессиональный зажимной механизм сканирования обеспечивает стабильное перемещение и соединение датчиков.
• Герметичный защитный короб предотвращает попадание воды, железных опилок и посторонних предметов.

• Хост: четырехъядерный процессор ≥ i5/4 ГГц, 10,6-дюймовый HD-дисплей высокой яркости
• Кабель управления: 30 м (настраиваемый: ≤50 м)
• Продольное движение: скорость шага 5–200 мм/с, пересечение барьера ≤4 мм.
• Кронштейн C-скана: общий ход 300 мм (настраиваемый), скорость 0–80 мм/с.
• Минимальный радиус кривизны поверхности: ≥0,75м (без остаточной высоты), ≥1,5м (со сварными швами)
• Гусеничный корпус: Д350×Ш330×В230 мм, вес ~17 кг, проходит через отверстия диаметром 450 мм.
• Видеомониторинг: двойные камеры с разрешением 3 миллиона пикселей
• Рабочая температура: от -10℃ до +50℃, влажность ≤85% относительной влажности.

• Полировка поверхности не требуется – проникает в антикоррозионное покрытие и ржавчину.
• Для работы не требуется контактная жидкость
• Проникает в поверхностные покрытия толщиной до 4 мм.
• Неперпендикулярность измерения до ±25°
• Несколько форматов отображения: цифровые значения, А-скан, B-скан по времени, B-скан по расстоянию.
• Интеллектуальный алгоритм с автоматическим, одинарным и двойным режимами измерения.

• Точность измерения толщины: 0,04 мм.
• Диапазон измерения: 2 ~ 120 мм (сталь)
• Рабочий зазор/подъем: ≤4 мм
• Диапазон скорости звука: 1000~9999 м/с.
• Датчик ЭМАП: круглый Φ30×44 мм, вес ≤80 г
• Рабочая температура: -10~+50℃

• Одновременный показтолщины, результаты сканирования A, B, C
• Прямое создание протоколов испытаний с помощьюсписки значений толщиныдля анализа данных
• Совместимость с операционными системами
