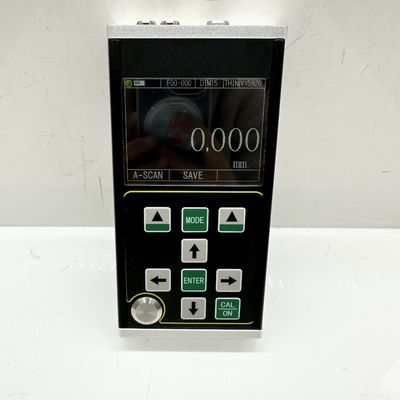

TG-5700 Ультразвуковой толщиномер высокой точности
TG-5700 - это портативный высокоточный цифровой ультразвуковой толщиномер нового поколения с возможностями сканирования A / B.Использование принципа импульсной рефлексии ультразвукового измерения толщины, он обеспечивает исключительную точность с разрешением измерений 0,001 мм и диапазоном тонкостью 0,15 мм (сталь).
Обзор продукции
Этот передовой прибор точно измеряет пластины и обработанные компоненты, одновременно отслеживая коррозионное истончение труб и сосудов под давлением во время эксплуатации.металлургияСоответствует спецификации калибровки для ультразвукового толщиномера (JJF 1126-2004).
Основные функции
- Многократный режим отображения: A-сканирование, B-сканирование и цифровое отображение
- Широкий диапазон измерений с уникальной технологией "множественного эхо" для сверхтонких деталей (сталь минимум 0,15 мм)
- Измерение высокой точности с разрешением до 0,001 мм и разрешением повторения ± 0,002 мм
- Проникающее покрытие и измерение эхо-эхо для материалов с поверхностной краской и покрытиями
- Многократный режим измерения: MB-E, E-E, ME-E для обычных деталей; режим THIN для тонких деталей
- Численные режимы: обычная толщина, разница/скорость уменьшения и режимы максимального значения
- Двойные режимы усиления: автоматическое и ручное управление усилением
- Функция экономии энергии с ручным/автоматическим выключением
- Поддерживает различные зонды, включая двойные кристаллические и однокристаллические, до 20 МГц высокочастотные
- Массовая емкость хранения: 100 000 значений толщины, 500 форм волны A-сканирования, 500 форм волны B-сканирования
- 3.5-дюймовый цветный TFT-LCD дисплей с разрешением 320x240 QVGA
- Методы многократной калибровки: одноточечная, многоточечная и ручная калибровка
- Преобразование метрических/имперских единиц и поддержка английского языка
Применимые материалы
Подходит для измерения толщины металлов (сталь, чугун, алюминий, медь), пластмасс, керамики, стекла, смолы, стекловолокна и других ультразвуковых проводников
Основные принципы
Ультразвуковое измерение толщины работает аналогично измерению световой волны. Ультразвуковый импульс, излучаемый зондом, распространяется через материал и отражается от интерфейсов.Толщина материала определяется путем точного измерения времени ультразвукового распространения через материал.
Параметры спецификации
Примечание: Компания оставляет за собой право вносить технические изменения без предварительного уведомления.
| Параметр |
Спецификации TG-5700 |
| Тип зонды |
Однокристаллический зонд / двойной кристаллический зонд |
| Диапазон измерений (сталь 45#) |
0.15 мм - 1800 мм |
| Устойчивость показания |
Технология нулевого пересечения и многократного эхо для высокой стабильности и надежности |
| Частота измерений |
4 Гц, 8 Гц, 16 Гц. |
| Резолюция |
0.1 мм, 0.01 мм, 0.001 мм |
| Точность |
0.001 мм |
| Импульсный генератор |
Отрицательное квадратное излучение волны с автоматическим сопоставлением зондов |
| Диапазон скорости звука |
400-19999 м/с |
| Калибровочный блок |
4 мм (сталь) |
| Автоматическое отключение |
5 минут, 10 минут, 20 минут, или ручное отключение |
| Калибровка зонды |
Одноточечная калибровка, многоточечная калибровка |
| Прибыль |
Автоматическое управление усилением, ручное управление усилением (0-70 дБ) |
| Режим обнаружения |
Радиочастота (RF), положительная полуволна (POS), отрицательная полуволна (NEG), полная волна (FULL) |
| Режим измерения |
MB-E, E-E (проникающее покрытие), ME-E (множественное эхо), THIN (тонкая стена) |
| Цифровой режим |
Значение толщины, разница/скорость уменьшения, максимальное/минимальное значение |
| Режим A-сканирования |
Доступно |
| Режим B-сканирования |
Доступно |
| Указание на сцепление |
Доступно |
| Указание батареи |
Доступно |
| Язык |
Английский язык |
| Единица |
мм/дюйм |
| Операция меню |
Доступно |
| Функция программного обеспечения |
Динамическая установка шлюза, блокировка, блокировка эхо, замораживание эхо, перевод и масштабирование |
| Функция хранения |
100,000 значения толщины (100 групп), 500 форм волны A-сканирования, 500 форм волны B-сканирования |
| Обновление программы хоста |
Доступно |
| Дисплей |
3.5" QVGA (320×240) цветный TFT-LCD экран |
| Передача данных |
RS-232 серийная связь и USB |
| Рабочая температура |
-10°C до +50°C (особые требования: -20°C) |
| Рабочее напряжение |
Четыре AA батареи с низким напряжением |
| Общие размеры |
204 x 100 x 36 (мм) |
| Общая масса |
310 г (без батареи) |
| Аккумулятор |
4 AA-сухие батареи |

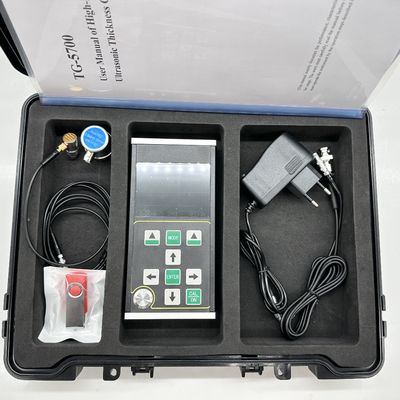

Стандартная доставка
- Главное подразделение TG-5700 - 1 шт
- 2.5M Φ20 одноэлементный преобразователь (пробный диапазон 4-1800 мм) - 1 шт.
- Бутылка с соединительными растениями - 1 шт.
- Чемоданчик - 1 шт.
- Учебное пособие - 1 шт.
- Сертификат калибровки - 1 шт.
Факультативные аксессуары
- Различные зонды с различной частотой, одиночные зонды толщиной 8mm/10mm/12mm и зонды ультразвуковой толщины TR
- Различные шаговые клинные блоки
- Программное обеспечение PC Data
Опаковка
Стандартный экспортный пакет, кантон
Факультативные зонды
| Модель зонда |
Частота |
Размер |
Диапазон |
| TS400 Двойной кристаллический зонд |
10 МГц |
5 мм |
0.5-50 мм |
| TS500 Двойной кристаллический зонд |
5 МГц |
5 мм |
1.0-65 мм |
| TS510 Двойной кристаллический зонд |
5 МГц |
10 мм |
1.0-500 мм |
| DTM15 Однокристаллический зонд |
15 МГц |
6 мм |
0.15-22,5 мм |
| DTM7.5 Однокристаллический зонд |
7.5 МГц |
6 мм |
0.5-22.5 мм |
| DTM10 Однокристаллический зонд |
10 МГц |
6 мм |
0.3-22.5 мм |
| DTM5 Однокристаллический зонд |
5 МГц |
6 мм |
10,0-22,5 мм |
| BD510 Однокристаллический зонд |
10 МГц |
10 мм |
1-1000 мм |
| BD212 Однокристаллический зонд |
2 МГц |
12 мм |
4-1800 мм |
| Кабель с двойным кристаллическим зондом |
- |
| Кабель с однокристаллическим зондом |
- |
