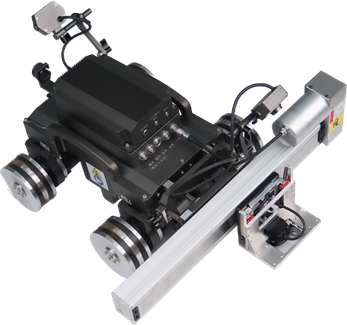

TG-M704 Magnetic Crawler C-scan Corrosion Thickness Measurement System с точностью 0,04 мм и диапазоном 2 ~ 120 мм для стали Не требуется сцепление

Система измерения толщины коррозии TG-M704 Magnetic Crawler C-scan позволяет быстро обнаруживать коррозию толщины стенки на большой высоте с помощью дистанционного управления.Эта инновационная система исключает необходимость в лесомашинах, поверхностная полировка антикоррозионных слоев и нанесение сцепления.

• Использует редкоземельные высокопрочные колеса постоянного магнита для безопасного крепления - не упадет даже при отключении электроэнергии
• Выполняет горизонтальные, вертикальные и перевернутые многонаправленные движения на ферромагнитных компонентах
• Оборудована электромагнитным ультразвуковым зондом измерения толщины для быстрого скрининга коррозии и локализации
• Интенсивное и точное сканирование подозреваемых районов коррозии количественно определяет коррозию стен
• Стандартные сканирующие дисплеи А, В и С для полного анализа толщины
• Встроенная видеокамера для мониторинга поверхности инспекции в режиме реального времени
• Работа с дистанционным управлением с предустановленными трассами сканирования для автоматического сканирования

• Интегрированные передние и задние двойные камерыдля мониторинга в режиме реального времени и контроля траектории
• Сильное магнитное всасывание с большой грузоподъемностью(до 16 кг груза вертикального движения вверх)
• Многократные положения движения: вертикальная, горизонтальная, наклонная и перевернутая работа
• Высокая точность движения с четырьмя двигателями и программируемым обнаружением шагов на миллиметровом уровне
• Компактный дизайн с небольшим радиусом поворота для легкой маневренности
• Ориентированное на движение руководство с макровидео наблюдением
• Дистанционное расположение (ошибка ≤ 30 мм) с необязательной маркировкой дефекта
• Профессиональный механизм зажима сканирования обеспечивает стабильность движения и соединение зонды
• Высокая электробезопасность со специальными кабелями, взрывозащитными розетками и защитой от утечек
• Запечатанная защитная коробка для EAMT и модулей цепей

• Хост: процессор ≥ i5/4GHz четырёхъядерный, 10,6 дюймовый HD-дисплей высокой яркости, высокоскоростной жесткий диск 500G, защита IPX3
• Кабель управления: 30 м (настраиваемый ≤ 50 м)
• Пути движения: линейные, зигзаговые и луковые модели сканирования
• Продольное движение: скорость шага 5~200 мм/с, способность пересекать барьер ≤4 мм
• Подвеска для С-сканирования: 300 мм общего хода (настраиваемая), скорость 0-80 мм/с
• Минимальный радиус кривизны поверхности: ≥ 0,75 м (без остаточной высоты), ≥ 1,5 м (с сварными швами)
• Корпус ползака: 350×330×230 мм, вес 17 кг, проходит через отверстия Φ450 мм
• Контроллер: 220×145×60 мм, 3,5 дюйма сенсорный дисплей, вес 0,4 кг
• Видео: двойные камеры, разрешение 3 миллиона пикселей/2304×1296
• Мощность: AC100~240V, 50/60Hz, потребление ≤200VA
• Условия работы: -10°C~+50°C, влажность ≤85% R.H.

• Не требуется поверхностная полировка - проникает антикоррозионное покрытие и ржавчина без сцепления
• Измерение толщины через поверхностные покрытия толщиной до 4 мм
• Неперпендикулярность измерения до ± 25° для гибкого размещения зонды
• Многообразные форматы отображения: цифровые значения, A-сканирование, B-сканирование по времени и B-сканирование по расстоянию
• Экспертный умный алгоритм с тремя режимами измерения толщины
• Встроенная база данных скорости сдвига материала с настраиваемыми значениями

• Точность измерения толщины: 0,04 мм
• Диапазон измерений: 2 ~ 120 мм (сталь)
• Рабочее расстояние/подъем: ≤4 мм
• Неперпендикулярность: ±25°
• Диапазон скорости звука: 1000~9999 м/с, инкремент регулировки 1 м/с
• Функция ворот: автоматические ворота, ручные одиночные ворота, ручные двойные ворота
• Электромагнитный ультразвуковой зонд: магнитное всасывание ≤15N, Φ30×44мм, масса ≤80г
• Рабочая температура: -10~+50°C

• Одновременное отображениетолщины, результаты сканирования A, B и C
• Прямая генерация записей испытаний ссписки значений толщиныдля анализа данных
• Совместима с операционными системами (32/64 бит)
