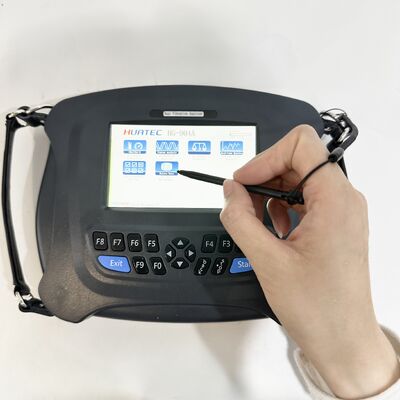

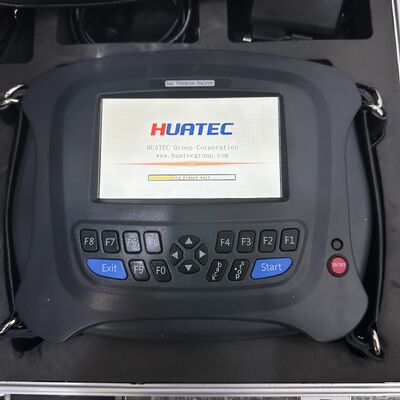

Вибрационный анализатор HG-904B4 с 4 каналами, 24-битным АЦП, частотой 35 кГц, диагностикой неисправностей подшипников и зубчатых колес, тестер динамической балансировки
HUATEC HG-904B — многофункциональный 4-канальный прибор с универсальным входным портом, который может подключаться к различным типам датчиков. Он использует передовую микроэлектронику, анализ сигналов и технологии диагностики неисправностей, объединяя в одном устройстве возможности мониторинга состояния оборудования и диагностики неисправностей.
Анализатор включает функцию четырехканального сбора данных вибрации, которая позволяет проводить измерения вибрации на месте и автоматически сохранять десятки тысяч значений характеристик вибрации и спектров точек измерения. Он также может отображать синхронно на месте от одного до четырех каналов осциллограмм и спектров. Кроме того, он может служить детектором дисбаланса, выполняя на месте проверку одно- и двухсторонней динамической балансировки. BT4 и IP54
| Основная функция |
Модель |
| модель |
HG-904B4 |
HG-904B2 |
| Количество каналов |
четырехканальный |
двухканальный |
| Основные функции |
|
1. Трехканальный синхронный контроль с одновременным сбором значений ускорения, скорости, смещения и осевого огибающего сигнала по каждому каналу, а также графиков частотного спектра тревожных параметров.
|
ДА |
1 канал |
| 2. Одноканальный или многоканальный синхронный сбор любых параметров, любого частотного диапазона и любого графика. |
1, 2, 3 или 4 канала |
1 или 2 канала |
| 3. Траектория оси, анализ пуска-останова, ударные испытания. |
ДА |
НЕТ |
| 4. Мониторинг аппаратных значений в реальном времени и анализ трендов для любых параметров и частотных диапазонов в реальном времени; анализ спектра частот и осциллограмм в реальном времени. |
1, 2, 3 или 4 канала |
1 или 2 канала |
| 5. Технология мониторинга импульсов ударного воздействия подшипников качения (оценка смазки и ударов подшипника) |
Опционально (примечания к заказу) |
Опционально (примечания к заказу) |
| 6. Балансировка в 1 или 2 плоскостях |
ДА |
ДА |
| 7. Система анализа программного обеспечения для управления оборудованием |
ДА |
ДА |
| 8. Может быть подключен к датчикам ICP, пьезоэлектрическим, датчикам смещения с вихревыми токами, магнитоэлектрическим датчикам скорости |
ДА |
ДА |
| 9. Анализ относительной фазы |
Опционально (примечания к заказу) |
Опционально (примечания к заказу) |
Основная функция:
Многофункциональные входные порты для различных датчиков: (пьезоэлектрические, электромагнитные, вихретоковые, ICP)
-- 5-дюймовый цветной дисплей с китайским интерфейсом для четкой и красивой визуализации
-- Огромное пространство для хранения данных с жестким диском объемом 16 ГБ, который может автоматически сохранять десятки тысяч значений характеристик вибрации и спектров точек измерения
-- Четырехканальный синхронный сбор данных с 24-битным АЦП
-- FFT спектр с разрешением 1600, 3200, 6400 или 12800 линий
-- Интерфейс связи USB 2.0 с совершенно новым меню в стиле Windows на китайском языке для более простого управления
-- Аналитическая частота до 35 кГц с 8 опциональными уровнями
-- Полнофункциональный высокоскоростной динамический анализ, включая амплитудный спектр, спектр мощности, логарифмический спектр и т. д.
-- Отображение различных значений характеристик во временной области, включая пиковое значение, пик-пик значение, эффективное значение, пик-фактор, асимметрию, эксцесс и т. д.
-- Множество функций анализа и диагностики: анализ подшипников/зубчатых колес (анализ демодуляции огибающей) диагностика неисправностей, диагностика собственной частоты (ударный тест) и т. д.
-- Хранение и воспроизведение данных/записей для балансировки ротора
-- Тестовый вес может быть выборочно удален или сохранен, и его масса может быть оценена
-- Высокоточная операция балансировки с быстрой балансировкой для измерения и отображения значений вибрации, амплитуд, фаз
-- Обнаружение и диагностика неисправностей подшипников/зубчатых колес с помощью аппаратной демодуляции огибающей
-- Измерение скорости, измерение шума, измерение фазы, фазовая диагностика
-- Ручная установка порога срабатывания (большой, средний, малый)
-- Может быть оснащен программным обеспечением EMD системы управления оборудованием (включая базу данных подшипников)
Аппаратные характеристики:
| Статистика |
характеристика |
| Модель |
HG-904B4 четырехканальный / HG-904B2 двухканальный |
| Количество каналов |
Четыре канала вибрации, один канал тахометра |
| Основные функции |
Одноканальный или многоканальный синхронный сбор различных параметров, включая ускорение, скорость, смещение и осевую огибающую |
| точность |
±5% |
| АЦП |
24-битный АЦП |
| ЖК-дисплей |
Поддерживает сенсорный ввод, цветной 5-дюймовый дисплей |
| Диапазон тахометра |
120—12000 об/мин |
| Диапазон рабочих температур прибора |
-20—55°C |
| Диапазон рабочих температур датчика |
-20°—120°C |
| Аккумулятор |
Перезаряжаемая литиевая батарея 7,2 В, 6800 мА; время зарядки 7 часов, время непрерывной работы 8 часов |
| Зарядное устройство |
8,2 В, 2 А |
| Библиотека диагностики |
База данных подшипников |
| Функция и диапазон измерения |
Одновременно измеряет четыре значения параметров и спектры тревожных параметров с чувствительностью 100 мВ/г
ускорение от 0,1——199,99 м/с²
скорость от 0,1——199,99 мм/с
смещение от 1 мкм——1999 мкм
осевое огибающее значение от 0,1——30 м/с²
|
| Функция программного анализа |
Анализ спектра вибрации и осциллограмм во временной области, анализ огибающей, точная функция диагностики неисправностей подшипников качения (четыре части) Отдельная функция диагностики неисправностей: аппаратное обеспечение прибора имеет отдельную функцию диагностики неисправностей для сбора спектров других параметров, кепстра, логарифмического спектра и диагностики спектра мощности (сбор и отображение в реальном времени) |
| Емкость хранения |
16 ГБ |
| Внешний интерфейс |
Зарядка и связь USB 2.0 |
| Функция вывода отчета |
Вывод отчета о данных обнаружения |
| Диапазон частотной характеристики измерения вибрации: |
2—35 кГц |
| Подключаемые типы датчиков: |
Пьезоэлектрический датчик ускорения, датчик ICP, магнитоэлектрический датчик скорости, вихретоковый датчик |
Обзор программного обеспечения:
С быстрым развитием платформ Интернета вещей и больших данных мы интегрировали функциональные преимущества нашей существующей системы программного обеспечения и приняли платформу Windows.Net 3.5-5.0, пакет Microsoft Visual Studio 2019 и базу данных MySQL. Связь между системой программного обеспечения и сборщиком данных использует унифицированную архитектуру UDP, а система программного обеспечения разработана как в сетевой, так и в автономной версии. После почти года усилий мы выпустили последнюю версию системы интеллектуального мониторинга и диагностики промышленного оборудования (далее - система EMD). Используя гибкую работу клиентского программного обеспечения и преимущества комплексных инструментов анализа, пользователи могут более удобно отслеживать данные и более эффективно анализировать причины аномалий. Системное программное обеспечение совместимо с многоканальными сетевыми сборщиками данных, беспроводными сборщиками данных и автономными портативными анализаторами. При анализе тенденций данных в режиме онлайн портативный анализатор может дополнять сбор данных, чтобы сделать анализ оборудования на месте более полным, тем самым всесторонне анализируя тенденции и аномалии агрегата, точно определяя причины аномалий и максимально обеспечивая безопасность оборудования на месте.
