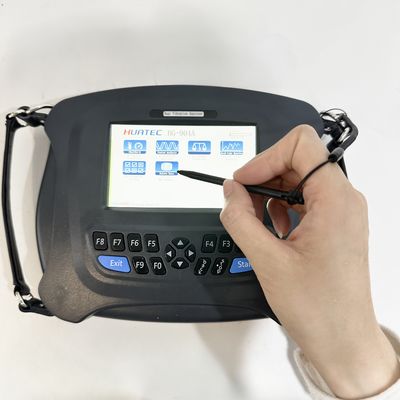

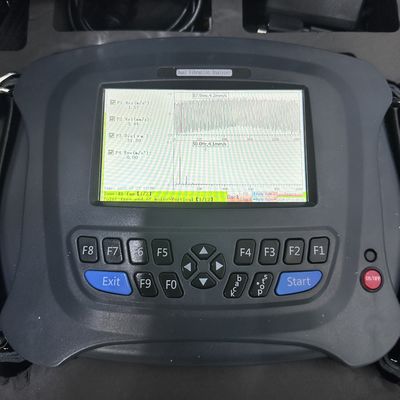

Взрывозащищенный высокоточный анализатор вибрационного спектра HG-904B2 с функцией демодуляции огибающей и диагностики, тахометр 120-12000 об/мин, детектор механических неисправностей
HUATEC HG-904B2 - 2-канальный многофункциональный прибор с универсальным входным портом, который может подключаться к различным типам датчиков. Он использует передовые технологии в области микроэлектроники, анализа сигналов и диагностики неисправностей, объединяя в одном устройстве возможности мониторинга состояния оборудования и диагностики неисправностей.
Анализатор включает функцию четырехканального сбора данных вибрации, который может выполнять измерения вибрации на месте и автоматически сохранять десятки тысяч значений характеристик вибрации и спектров точек измерения. Он также может отображать синхронно на месте от одного до четырех каналов осциллограмм и спектров. Кроме того, он может служить детектором дисбаланса, выполняя одно- и двухстороннюю проверку динамической балансировки на месте. BT4 & IP54
| Основная функция |
Модель |
| модель |
HG-904B4 |
HG-904B2 |
| Количество каналов |
четырехканальный |
двухканальный |
| Основные функции |
|
1, Трехканальный синхронный контроль с одновременным сбором значений ускорения, скорости, смещения и обертки оси для каждого канала, а также графиков частотного спектра для параметров тревоги.
|
ДА |
1 канал |
| 2, Одноканальный или многоканальный синхронный сбор любых параметров, любых частотных диапазонов и любых графиков. |
1 или 2 или 3 или 4 канала |
1 или 2 канала |
| 3, Траектория оси, анализ пуска-останова, ударные испытания. |
ДА |
НЕТ |
| 4, Мониторинг аппаратных значений в реальном времени и анализ трендов для любых параметров и любых частотных диапазонов в реальном времени; анализ спектра частот и осциллограмм в реальном времени. |
1 или 2 или 3 или 4 канала |
1 или 2 канала |
| 5, Технология мониторинга импульсов качения подшипников (оценка смазки и ударов подшипника) |
Опционально (примечания к заказу) |
Опционально (примечания к заказу) |
| 6, Балансировка в 1 или 2 плоскостях |
ДА |
ДА |
| 7, Система анализа программного обеспечения для управления оборудованием |
ДА |
ДА |
| 8, Может быть подключен к датчикам ICP, зарядным датчикам, датчикам вихревых токов, магнитоэлектрическим датчикам скорости |
ДА |
ДА |
| 9, Анализ относительной фазы |
Опционально (примечания к заказу) |
Опционально (примечания к заказу) |
Основная функция:
Многофункциональные входные порты для различных датчиков: (пьезоэлектрические, электромагнитные, вихревые, ICP)
-- 5-дюймовый цветной дисплей с китайским интерфейсом для четкой и красивой визуализации
-- Огромное пространство для хранения данных с жестким диском объемом 16 ГБ, который может автоматически сохранять десятки тысяч значений характеристик вибрации и спектров точек измерения
-- Четырехканальный синхронный сбор данных с 24-битным АЦП
-- FFT спектр с разрешением 1600, 3200, 6400 или 12800 линий
-- Интерфейс связи USB 2.0 с совершенно новым китайским меню в стиле Windows для более простого управления
-- Аналитическая частота до 35 кГц с 8 опциональными уровнями
-- Полнофункциональный высокоскоростной динамический анализ, включая амплитудный спектр, спектр мощности, логарифмический спектр и т. д.
-- Отображение различных значений характеристик во временной области, включая пиковое значение, пик-пик значение, эффективное значение, пик-фактор, асимметрию, эксцесс и т. д.
-- Множество функций анализа и диагностики: анализ подшипников/зубчатых колес (анализ демодуляции огибающей) диагностика неисправностей, (ударный тест) диагностика собственных частот и т. д.
-- Хранение и воспроизведение данных/записей для балансировки ротора
-- Тестовый груз может быть выборочно удален или оставлен, и его масса может быть оценена
-- Высокоточная операция балансировки с быстрой балансировкой для измерения и отображения значений вибрации, амплитуд, фаз
-- Обнаружение и диагностика неисправностей подшипников/зубчатых колес с помощью аппаратной демодуляции огибающей
-- Измерение скорости, измерение шума, измерение фазы, фазовая диагностика
-- Ручная установка порога срабатывания (большой, средний, малый)
-- Может быть оснащен программным обеспечением EMD системы управления оборудованием (включая базу данных подшипников)
Аппаратные характеристики:
| Статистика |
характеристика |
| Модель |
HG-904B4 четырехканальный / HG-904B2 двухканальный |
| Количество каналов |
Четыре канала вибрации, один канал тахометра |
| Основные функции |
Одноканальный или многоканальный синхронный сбор различных параметров, включая ускорение, скорость, смещение и осевую огибающую |
| точность |
±5% |
| АЦП |
24-битный АЦП |
| ЖК-дисплей |
Поддерживает сенсорный ввод, цветной 5-дюймовый дисплей |
| Диапазон тахометра |
120—12000 об/мин |
| Диапазон рабочих температур прибора |
-20—55°C |
| Диапазон рабочих температур датчика |
-20°—120°C |
| Аккумулятор |
Перезаряжаемая литиевая батарея 7.2V, 6800 мА; время зарядки 7 часов, время непрерывной работы 8 часов |
| Зарядное устройство |
8.V, 2A |
| Диагностическая библиотека |
База данных подшипников |
| Функция и диапазон измерения |
Одновременно измеряет четыре значения параметров и спектры параметров тревоги с чувствительностью 100 мВ/г
ускорение от 0.1——199.99 м/с²
скорость от 0.1——199.99 мм/с
смещение от 1 мкм——1999 мкм
осевая огибающая от 0.1——30 м/с²
|
| Функция программного анализа |
Анализ спектра вибрации и осциллограмм во временной области, анализ огибающей, точная функция диагностики неисправностей подшипников качения (четыре части) Отдельная функция диагностики неисправностей: Аппаратное обеспечение прибора имеет отдельную функцию диагностики неисправностей для сбора спектров других параметров, кепстра, логарифмического спектра и спектра мощности (сбор и отображение в реальном времени) |
| Емкость хранилища |
16 ГБ |
| Внешний интерфейс |
Зарядка и связь USB2.0 |
| Функция вывода отчета |
Вывод отчета о данных |
| Диапазон частотной характеристики измерения вибрации: |
2—35 кГц |
| Подключаемые типы датчиков: |
Пьезоэлектрический датчик ускорения, датчик ICP, магнитоэлектрический датчик скорости, датчик вихревых токов |
Обзор программного обеспечения:
С быстрым развитием Интернета вещей и платформ больших данных мы интегрировали функциональные преимущества нашей существующей системы программного обеспечения и приняли платформу Windows.Net 3.5-5.0, пакет Microsoft Visual Studio 2019 и базу данных MySQL. Связь между системой программного обеспечения и сборщиком данных использует унифицированную архитектуру UDP, а система программного обеспечения разработана как в сетевой, так и в автономной версии. После почти года усилий мы выпустили последнюю версию системы интеллектуального мониторинга и диагностики промышленного оборудования (далее - система EMD). Используя гибкую работу клиентского программного обеспечения и преимущества комплексных инструментов анализа, пользователи могут более удобно отслеживать данные и более эффективно анализировать причины аномалий. Системное программное обеспечение совместимо с многоканальными сетевыми сборщиками данных, беспроводными сборщиками мониторинга и автономными портативными анализаторами. При анализе тенденций данных в реальном времени портативный анализатор может дополнять сбор данных, чтобы сделать анализ оборудования на месте более полным, тем самым всесторонне анализируя тенденции и аномалии агрегатов, точно определяя причины аномалий и максимально обеспечивая безопасность оборудования на месте.
