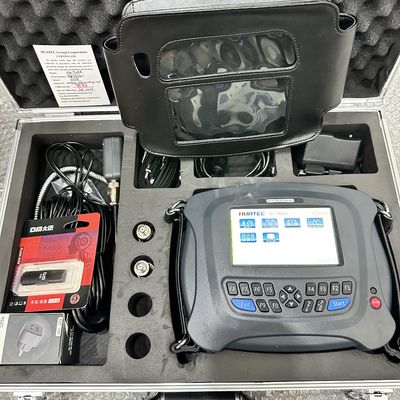

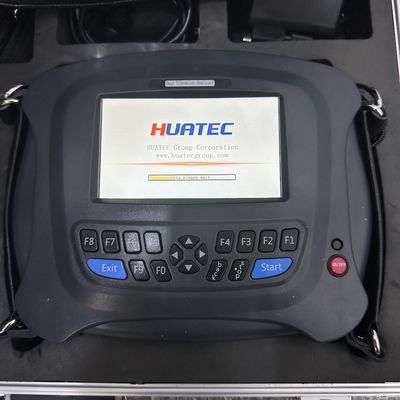

HG-904B2 2-канальный взрывозащищенный сборщик данных о вибрации Анализатор мониторинга состояния одно-/двухстороннего динамического балансировочного станка на месте
HUATEC HG-904B2 2-канальный многофункциональный прибор с универсальным входным портом, к которому можно подключать различные типы датчиков. Он использует передовую микроэлектронику, технологии анализа сигналов и диагностики неисправностей, объединяя возможности мониторинга состояния оборудования и диагностики неисправностей в одном устройстве.
Анализатор Прибор включает функцию четырехканального сбора данных о вибрации, которая позволяет выполнять измерения вибрации на месте и автоматически сохранять десятки тысяч значений характеристик вибрации и спектров точек измерения. Он также может синхронно отображать на месте от одного до четырех каналов сигналов и спектров. Кроме того, он может служить детектором дисбаланса, выполняя одностороннюю и двустороннюю динамическую проверку баланса на месте.BT4 и IP54.
| Основная функция |
Модель |
| модель |
HG-904B4 |
HG-904B2 |
| Количество каналов |
четыре канала |
двухканальный |
| Основные функции |
|
1. Трехканальный синхронный контроль со значениями ускорения, скорости, смещения и охвата оси, собранными одновременно из каждого канала, а также графиками частотного спектра параметров сигнализации.
|
ДА |
1 канал |
| 2. Одноканальный или многоканальный синхронный сбор любого параметра, любого диапазона частот и любого графика. |
1 или 2 или 3 или 4 канала |
1 или 2 канала |
| 3, трассировка оси, анализ старт-стоп, испытания на удар. |
ДА |
НЕТ |
| 4. Мониторинг аппаратных значений в режиме реального времени и анализ графиков тенденций в реальном времени для любого параметра и любого диапазона частот; анализ частотного спектра и формы сигнала в реальном времени. |
1 или 2 или 3 или 4 канала |
1 или 2 канала |
| 5. Технология мониторинга ударных импульсов подшипников качения (оценка смазки и воздействия подшипников) |
Опционально (примечания к заказу) |
Опционально (примечания к заказу) |
| Балансировка в 6,1 или 2 плоскостях |
ДА |
ДА |
| 7, система анализа программного обеспечения для управления оборудованием |
ДА |
ДА |
| 8, может быть подключен к ICP, датчику заряда, датчику смещения вихревого тока, магнитоэлектрическому датчику скорости. |
ДА |
ДА |
| 9, относительный фазовый анализ |
Опционально (примечания к заказу) |
Опционально (примечания к заказу) |
Основная функция:
Многофункциональные входные порты для различных датчиков: (пьезоэлектрические, электромагнитные, вихретоковые, ICP)
-- 5-дюймовый цветной дисплей с китайским интерфейсом для четкой и красивой визуализации
-- Огромное пространство для хранения данных с жестким диском емкостью 16 ГБ, который может автоматически сохранять десятки тысяч значений характеристик вибрации и спектров точек измерения.
-- Четырехканальный синхронный сбор данных с 24-битной дискретизацией AD
-- Спектр БПФ 1600,3200,6400 или 12800 строк
-- Коммуникационный интерфейс USB 2.0 с совершенно новым дисплеем меню в китайском оконном стиле для упрощения работы.
-- Частота анализа до 35 кГц с 8 дополнительными уровнями
-- Полнофункциональный высокоскоростной динамический анализ, включая амплитудный спектр, спектр мощности, логарифмический спектр и т. д.
-- Отображение различных значений характеристик во временной области, включая пиковое значение, пиковое значение, эффективное значение, пиковый коэффициент, асимметрию, эксцесс и т. д.
-- Множественные функции анализа и диагностики: анализ подшипников/передач (анализ демодуляции конверта), диагностика неисправностей (тест на детонацию), диагностика собственной частоты и т. д.
-- Хранение и воспроизведение данных/записей для баланса ротора
-- Тестовую гирю можно выборочно удалять или оставлять, а ее качество можно оценить.
-- Высокоточная операция балансировки с быстрой балансировкой для измерения и отображения значений вибрации, амплитуд и фаз.
-- Обнаружение и диагностика неисправностей подшипников/редукторов с использованием аппаратной демодуляции огибающей.
-- Измерение скорости, измерение шума, измерение фазы, диагностика фазы
-- Ручная настройка порога срабатывания (большой, средний, маленький)
-- Он может быть оснащен программным обеспечением EMD системы управления оборудованием (включая базу данных подшипников).
Спецификация оборудования:
| Статистика |
спецификация |
| Модель |
HG-904B4 четырехканальный / HG-904B2 двухканальный |
| Количество каналов |
Четыре канала вибрации, один канал тахометра |
| Основные функции |
Одноканальный или многоканальный синхронный сбор различных параметров, включая ускорение, скорость, смещение и огибающую по осям. |
| точность |
±5% |
| Аналого-цифровое преобразование |
24-битная выборка AD |
| ЖК-дисплей |
Поддержка сенсорного экрана, цветной 5-дюймовый дисплей. |
| Диапазон тахометра |
120—12000 об/мин |
| температурный диапазон прибора |
-20—55°С |
| температурный диапазон датчика |
-20°—120°С |
| Аккумуляторная батарея |
Литиевая аккумуляторная батарея 7,2 В, 6800 мА; время зарядки 7 часов, время непрерывной работы 8 часов |
| Зарядное устройство |
8.В, 2А |
| Диагностическая библиотека |
База данных подшипников |
| Функция измерения и диапазон |
Одновременно измеряет значения четырех параметров и спектры параметров сигнализации с чувствительностью 100 мВ/г.
ускорение 0,1——199,99 м/с²
скорость 0,1——199,99 мм/с
смещение 1 мкм——1999 мкм
значение осевой границы 0,1——30 м/с²
|
| Функция анализа программного обеспечения |
Анализ спектра вибрации и формы сигнала во временной области, анализ огибающей, функция точной диагностики неисправностей подшипников качения (четыре части) Отдельная функция диагностики неисправностей: Аппаратное обеспечение прибора имеет отдельную функцию диагностики неисправностей для сбора других спектров параметров, кепстра, логарифмического спектра и диагностики спектра мощности (сбор данных в реальном времени и отображение в реальном времени) |
| Емкость хранилища |
16Г |
| Внешний интерфейс |
Зарядка и связь USB2.0 |
| Функция вывода отчета |
Обнаруживает выходные данные отчета |
| Диапазон частотных характеристик измерения вибрации: |
2—35 кГц |
| Типы подключаемых датчиков: |
Пьезоэлектрический датчик ускорения, датчик ICP, магнитоэлектрический датчик скорости, датчик вихревых токов |
Обзор программного обеспечения:
Благодаря быстрому развитию Интернета вещей и платформ больших данных мы интегрировали функциональные преимущества нашей существующей программной системы и внедрили платформу Windows.Net 3.5-5.0, пакет Microsoft Visual Studio 2019 и базу данных MySQL. Связь между программной системой и сборщиком использует унифицированную архитектуру UDP, а программная система разработана как в сетевой, так и в автономной версиях. После почти года усилий мы запустили последнюю версию Интеллектуальной системы мониторинга и диагностики корпоративного оборудования (далее — система EMD). Используя гибкую работу клиентского программного обеспечения и преимущества комплексного инструмента анализа, пользователи могут более удобно отслеживать данные и более эффективно анализировать причины отклонений. Системное программное обеспечение совместимо с многоканальными сетевыми сборщиками данных, сборщиками беспроводного мониторинга и автономными портативными анализаторами. Анализируя тенденции онлайн-данных, портативный анализатор может дополнять сбор данных, делая анализ оборудования на объекте более комплексным, тем самым всесторонне анализируя тенденции и отклонения в работе агрегата, точно определяя причины отклонений и максимизируя безопасность оборудования на объекте.
