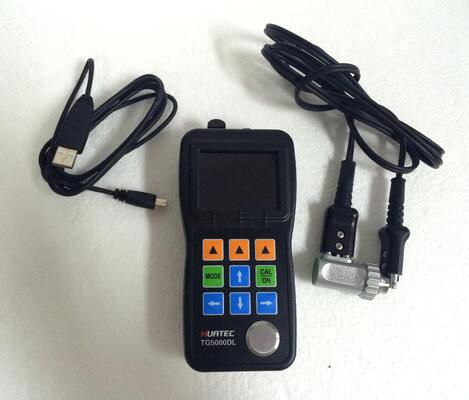

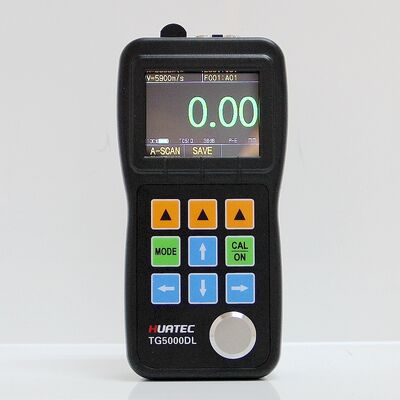

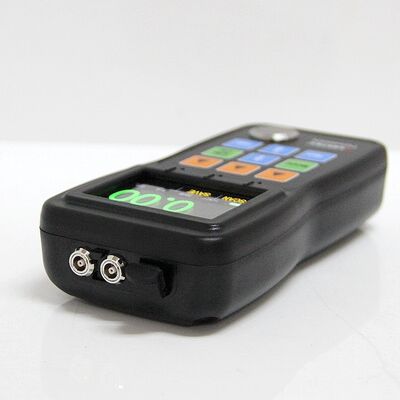

TG5000DL A/B Scan Echo-Echo Through Paint & Coating Ультразвуковый толщиномер с регистратором данных

Функция

Стандартный

TG-5000D

TG-5000DL

Опция регистратора данных

Цветной дисплей

ü

ü

ü

Живой A-скан

ü

ü

ü

Временной B-скан

ü

ü

ü

Управление усилением, бланкировкой, стробом, диапазоном, задержкой, ВЧ и режимами выпрямления

ü

ü

ü

Режим эхо-эхо

(через краску и покрытия)

X

ü

ü

Регистратор данных

X

X

ü

ü

Программное обеспечение DataView

X

X

ü

ü

Характеристики прибора

Тип дисплея

2,4-дюймовый цветной OLED, 320X240пикселей, контрастность10 000:1

Принцип работы

Импульсно-эхо с двухэлементными преобразователямиДиапазон измерения

от 0,50 мм до 508 мм (от 0,02" до 20,00"), в зависимости от материала, датчика

и состояния поверхности  Измерение

Разрешение Выбираемое 0,01 мм,

0,1 мм (выбираемое0,001", 0,01")Единицы измерения

Дюймы или миллиметры

Режимы выпрямления

RF+, RF-, HALF+, HALF-, FULL

Режим отображения

Нормальный

, захват минимума/максимума, DIFF/RR%, A-скан, B-сканКоррекция V-пути

Автоматическая

Частота обновления

Выбираемая 4 Гц, 8 Гц, 16 Гц

Материал

Диапазон скоростейот 500 до 9999 м/с (от 0,0197 до 0,3937 дюймов/мкс)

Языки

Английский

Настройки сигнализации

Сигнализация минимума и максимума. Диапазон от 0,25 мм до 508 мм (от 0,010" до 20,00"). Динамическое изменение цвета формы сигнала при сигнализации

Требования к питанию

2 батарейки типа АА

Время работы

Приблизительно 40 часов

Автоматическое отключение прибора

Выбираемое ВСЕГДА ВКЛЮЧЕНО или АВТОМАТИЧЕСКОЕ ОТКЛЮЧЕНИЕ

через 5, 10, 20 минут бездействия Рабочая температура

-10°C до +50°C (+10°F до +120°F)

Размер

153 мм X 76 мм X 37 мм (В X Ш X Г)

Вес

280 г, включая батарейки

Функции опции регистратора данных

Емкость

100 000 показаний

,1000 форм сигнала, 400 файлов Структура файла

Сетка файла

Строки X Столбцы

21 X 12

Коммуникация

ПортПорт USB 2.0 (Full Speed)

Программное обеспечение

Программное обеспечение DataView для ПК

Стандартные аксессуары

Модель

PT08

TC510

PT12

ZT12

PT06

PT04

GT12

Тип

TG-5000

Стандартный
Чугун

Стандартный

Чугун

Малая трубка

Кончик пальца

Высокотемпературный

Частота

5 МГц

Диаметр контакта

Диаметр контакта

Диаметр контакта

7,5 МГц

10 МГц

5 МГц

Диаметр контакта

11 мм

13,5 мм

17 мм

17 мм

8 мм

6 мм

15 мм

Измерение

Диапазон-10 - 70

100,0 мм
1,2 -

200,0 мм
1,0 - 200,0 мм

4,0 -

80,0 мм
0,8 -

30,0 мм
0,7 - 12,0 мм

4,0 -

80,0 мм
Температура

Диапазон-10 - 70

°C

70
°C

°C

°C

70
°C

°C

°C
