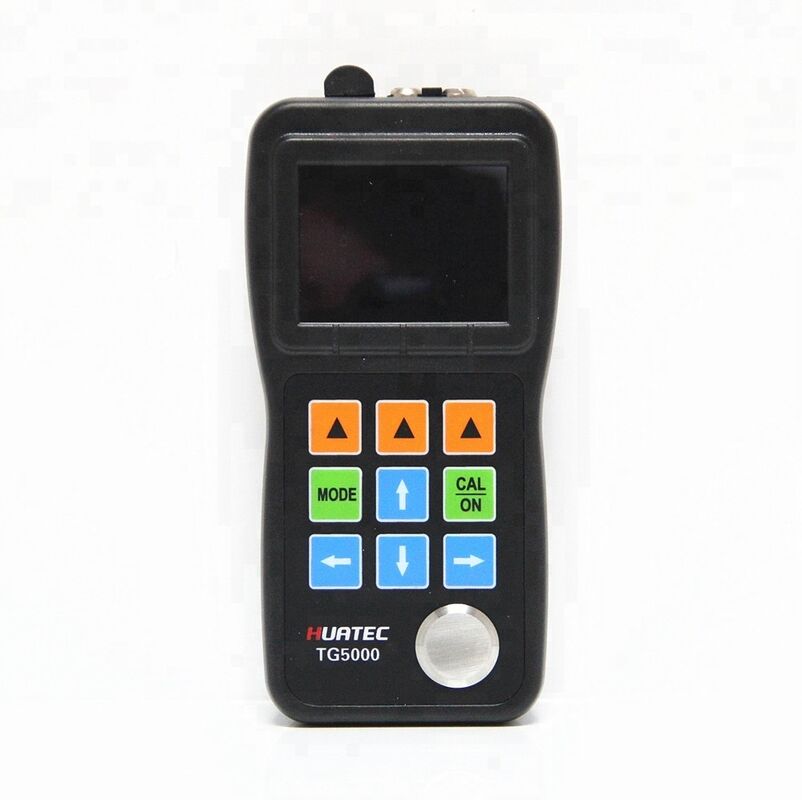

Ультразвуковой толщиномер TG5000 A/B Scan Echo-Echo

Функция

Чугун

TG-5000D

TG-5000DL

Опция регистратора данных

Цветной дисплей

ü

ü

ü

Живой A-скан

ü

ü

ü

Временной B-скан

ü

ü

ü

Управление усилением, бланкингом, стробом, диапазоном, задержкой, ВЧ и режимами выпрямления

ü

ü

ü

Режим Эхо-Эхо

(Сквозь краску и покрытия)

X

ü

ü

Регистратор данных

X

X

ü

ü

Программное обеспечение DataView

X

X

ü

ü

Характеристики прибора

Тип дисплея

2,4" цветной OLED, 320 X 240 пикселей, контрастность 10 000:1

Принцип работы

Импульсно-эхо с двухэлементными преобразователямиДиапазон измерений

0,50 мм до 508 мм (0,02" до 20,00"), в зависимости от материала, датчика

и состояния поверхности  Разрешение

Измеряемое Выбираемое 0,01 мм,

0,1 мм (выбираемое 0,001", 0,01")Единицы измеренияДюймы или миллиметры

Режимы выпрямления

RF+, RF-, HALF+, HALF-, FULL

Режим отображения

Нормальный

, захват минимума/максимума, DIFF/RR%, A-скан, B-скан

Коррекция V-путиАвтоматическая

Частота обновления

Выбираемая 4 Гц, 8 Гц, 16 Гц

Диапазон скоростей материала

500 - 9999 м/с (0,0197 - 0,3937 дюйм/мкс)

ЯзыкиАнглийский

Настройки сигнализации

Сигнализация минимума и максимума. Диапазон от 0,25 мм до 508 мм (от 0,010" до 20,00"). Динамическое изменение цвета волновой формы при срабатывании сигнализации

Требования к питанию

2 батарейки типа АА

Время работы

Приблизительно 40 часов

Автоматическое отключение прибора

Выбираемое ВСЕГДА ВКЛЮЧЕНО или АВТОМАТИЧЕСКОЕ ОТКЛЮЧЕНИЕ

через 5, 10, 20 минут бездействия

Рабочая температура

-10°C до +50°C (+10°F до +120°F) Размеры

153 мм X 76 мм X 37 мм (В X Ш X Г)

Вес

280 г, включая батарейки

Функции опции регистратора данных

Емкость

100 000 измерений

,

1000 волновых форм, 400 файлов

Структура файловСетка Строки X Столбцы

21 X 12

Порт связи

Порт USB 2.0 (полноскоростной)

Программное обеспечение

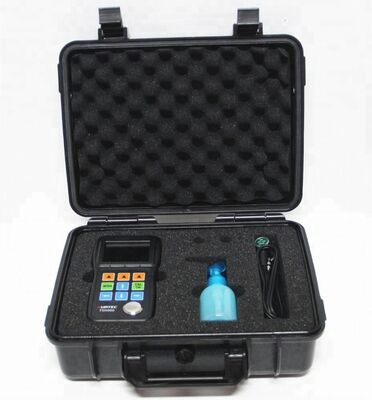

Программное обеспечение DataView для ПКСтандартные аксессуары

Толщиномер

1

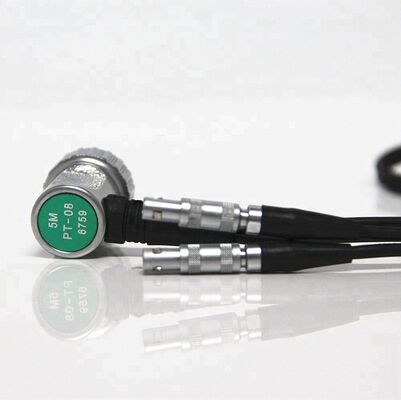

Датчик

PT12

ZT12

PT06

PT04

GT12

Тип

TG-5000

Стандартный

TG-5000D/DL Стандартный

Стандартный

Чугун
Высокотемпературный

Кончик пальца

Высокотемпературный

Частота

5 МГц

5 МГц

5 МГц

2 МГц

13,5 мм

13,5 мм

13,5 мм

Диаметр контакта

11 мм

13,5 мм

13,5 мм

17 мм

8 мм

15 мм

15 мм

Диапазон

Измерения

0,8 -

100,0 мм

1,2 -70

1,0 - 200,0 мм
4,0 -

508,0 мм
0,8 -

30,0 мм

-10 - 70
4,0 -

80,0 мм
Диапазон

Температуры

-10 - 70
°C

-10 - 70

°C
-20 - 300

°C
-20 - 300
