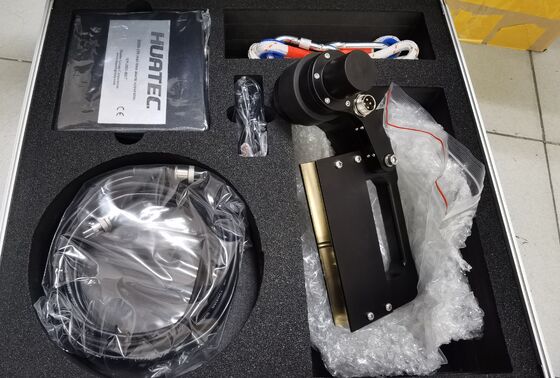

HRD-150 Промышленный дефектоскоп стальных канатов, виртуальный прибор, количественное позиционирование, НК-детектор для инспекции канатов лифтов, горнодобывающих машин и кранов

HRD-150 Дефектоскоп промышленных проволочных канатов Виртуальный инструмент Количественное позиционирование НДТ детектор для проверки канатов лифтового горного крана

I. Обзор продукции

◆ может проводить онлайн-испытания проволоки, внутренних и внешних сломанных проволок, износа, коррозии, деформации, свободных нитей, прыжков проволоки, изменений материала и других дефектов.

◆ результаты испытаний могут соответствовать стандартам различных отраслей и могут отображаться в виде количества сломанных проводов и соотношения площади сломанной проволоки к общей площади сломанной проволоки.

◆ компьютерный интерфейс USB для прямого отбора проб, обработки и анализа, с онлайн звуковой и световой сигнализацией и отображением результатов в режиме реального времени.

◆ Круговая структура датчика, окружное окружение, осевое намагничивание, намагничивание проволоки до состояния насыщения.

◆ Датчик использует сплав алюминиевой оболочки, которая водонепроницаема, пылезащитна, устойчива к ударам и влажности.

◆ стабильная работа, надежная производительность, высокая точность обнаружения, сильная антиинтерференция, точные данные.

◆ программное обеспечение для адаптации к различным компьютерным операционным системам Windows98/2000 / xp/Vista/windows7

◆ в соответствии с положениями национального закона о метрологии и национального закона о безопасности производства,Каждый прибор должен быть проверен национальным метрологическим институтом в качестве третьей стороны в соответствии с американским стандартом ASTM 1571., а протокол испытания выдается для получения юридической квалификации.

◆ широко используется в горнодобывающей промышленности, канатной дороге, подъемном оборудовании, лифте, портовых машинах, кабельном мосту и других областях.

2Конфигурация и модель системы

(1) Диаметр проволоки лифта 8-16 мм

(2) Общая модель компьютерного детектора дефектов из проволочной веревки E15/E20

3Спецификации

Стандарты: GB/T21837-2008, ASTM E1571-2001 (стандартная спецификация для электромагнитного исследования железомагнитной стальной проволоки), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Диапазон обнаружения:Φ1,5 mm (выберите другой датчик)
Относительная скорость между датчиком и проволокой:00,06,0 м/с Лучший выбор:0.3 ≈ 1,5 м/с
Наилучшее разрыв между рукояткой и проволочной веревкой: 2 ‰ 6 мм,допустимое разрыв: 0 ‰ 15 мм

Тип файла вывода: Вывод файлов Word

Сигнализация: звуковая и световая
Определение местоположения сломанной проволоки
Качественная точность суждения: 99,99%
Количественная оценка
Ошибка воспроизводимости чувствительности: ±0,055%
Ошибка отображения: ±0,2%
Ошибка обнаружения местоположения, ((L): ±0,2%
Мощность: 5 В питание компьютера
Вес датчика: < 10 кг (обычный датчик)

Температура окружающей среды -10°C~40°C

Давление воздуха: 86 ~ 106Kpa

Относительная влажность: ≤ 85%

4.Техническая основа и юридическая квалификация

(1) Виртуальный инструмент: бесконечная неопределенность проволочной веревки.Только с помощью технологии виртуальных инструментов, замены традиционных инструментов на программное обеспечение и использования компьютера для непосредственного отбора проб,Мы можем гарантировать, что не пропустим проверку и не сделаем ошибок., как смотреть фильм, сканируя весь процесс проволоки, результаты точны и повторяются.

(2) Три инструмента определения: согласно национальным стандартам для лома проволоки в различных отраслях промышленности, этот продукт применяет электромагнитные качественное, количественное, позиционирование,Онлайн неразрушающее испытание внутреннего и внешнего сломанного провода из проволоки, ржавчина, износ, изменение площади металлического сечения, свободные нити, прыгающий провод, деформация, аномалии материала и другие дефекты.

(3) Правовые инструменты: согласно положениям национального закона о метрологии и национального закона о безопасности производства,Каждый прибор проверяется Национальным институтом метрологии в соответствии с американским стандартом ASTM1571-2006 и GB/t21387-2008 в качестве третьей стороны., а протокол испытания выдается для получения юридической квалификации.

5Технические показатели

Можно обнаружить полный диапазон диаметра проволоки: Φ 1,5-300 - мм (необходимо настроить датчик различных спецификаций серии)

Относительная скорость между датчиком и проволокой: 0,0 - 6,0 м/с Лучшее: 0,3 - 1,5 м/с

Лучший разрыв между сенсор руководства рукава и проволоки 2 - 6 мм, и допустимый разрыв 0 - 15 мм

Возможность обнаружения дефекта сломанного провода (LF)

Качественная: одноконцентрированное сломанное проволока качественная точность обнаружения составляет 99,99%

Количественное определение: количество сломанных корней в одном месте позволяет одному или одному эквивалентному корню ошибочно оценить

Более 100 раз количественного обнаружения при одном централизованном разрыве корня без ошибок, точность ≥92%

Количественная скорость изменения металлического поперечного сечения (LMA)

Допустимая ошибка чувствительности обнаружения, повторяемость: ±0,055%

Допустимая ошибка указания точности обнаружения: ± 0,2%

Возможность обнаружения положения (L): процентная погрешность длины обнаружения: ±0,2%

Источник питания: батарея компьютера мощностью 5 В

Масса датчика: часто используемая спецификация < 10 кг

Температура окружающей среды: -10°C~40°C атмосферное давление: 86~106Kpa относительная влажность: ≤85%
