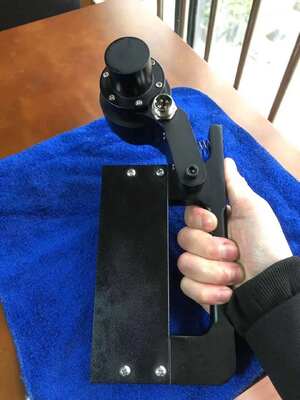

Детектор дефектов стальных канатов лифта HRD-150, электромагнитный испытатель неразрушающего контроля, машина для проверки коррозии и обрыва проволоки

Детектор дефектов стальных канатов лифтов HRD-150, электромагнитный НК-тестер для обнаружения внутренних и внешних обрывов проволок, износа, коррозии, деформаций

I. Обзор продукта

◆ Возможность тестирования в режиме онлайн внутренних и внешних обрывов проволок, износа, коррозии, деформации, ослабления прядей, смещения проволок, изменения материала и других дефектов стального каната.

◆ Результаты тестирования могут соответствовать стандартам различных отраслей и отображаться в виде количества оборванных проволок и соотношения площади оборванных проволок к общей площади оборванных проволок.

◆ Интерфейс USB для прямого сбора, обработки и анализа данных с помощью компьютера, с онлайн звуковой и световой сигнализацией и отображением результатов в реальном времени.

◆ Датчик круглой конструкции, охватывающий канат по окружности, с осевой намагничиванием, обеспечивающий намагничивание стального каната до состояния насыщения.

◆ Датчик имеет корпус из алюминиевого сплава, который является водонепроницаемым, пыленепроницаемым, ударопрочным и влагозащищенным.

◆ Стабильная работа, надежная производительность, высокая точность обнаружения, сильная защита от помех, точные данные.

◆ Программное обеспечение адаптировано для различных операционных систем компьютеров Windows98/2000/xp/Vista/windows7

◆ В соответствии с положениями национального закона о метрологии и национального закона о безопасности производства, каждый прибор проходит проверку национальным метрологическим институтом в качестве третьей стороны в соответствии с американским стандартом ASTM1571, и выдается отчет об испытаниях для получения юридической квалификации.

◆ Широко используется в горнодобывающей промышленности, на канатные дороги, подъемное оборудование, лифты, портовые машины, кабельные мосты и в других областях.

2. Конфигурация системы и модель

(1). Диаметр стального каната лифта 8-16 мм

(2). Общая модель компьютерного дефектоскопа стальных канатов E15/E20

3. Технические характеристики

Стандарты: GB/T21837-2008, ASTM E1571-2001 (Стандартная спецификация для электромагнитного контроля ферромагнитных стальных канатов), GB/T5972-2006/ISO 4309:90, GB8918—2006

Диапазон обнаружения: Φ1.5—30 мм (выбор датчика)
Относительная скорость между датчиком и стальным канатом: 0.0—6.0 м/с Оптимальный выбор: 0.3—1.5 м/с
Оптимальный зазор между направляющей втулкой и стальным канатом: 2—6 мм, допустимый зазор: 0—15 мм

Тип выходного файла: файлы Word

Сигнализация: звуковая и световая сигнализация
Обнаружение местоположения обрыва проволоки (LF)
Точность качественной оценки: 99.99%
Количественная оценка
Повторяемость погрешности чувствительности: ±0.055%
Погрешность отображения: ±0.2%
Погрешность определения местоположения (L): ±0.2%
Питание: питание от компьютера 5 В
ВЕС ДАТЧИКА: < 10 кг (стандартный датчик)

Температура окружающей среды -10℃~40℃

Атмосферное давление: 86~106 кПа

Относительная влажность: ≤85%

4. Техническое ядро и юридическая квалификация

(1). Виртуальный прибор: бесконечная неопределенность стального каната. Только с использованием технологии виртуальных приборов, заменяя традиционные приборы программным обеспечением и используя компьютер для прямого сбора данных, мы можем гарантировать отсутствие пропущенных проверок и неправильных суждений, как при просмотре фильма, сканируя весь процесс работы стального каната, результаты точны и воспроизводимы.

(2). Трехмерный прибор: в соответствии с национальными стандартами для утилизации стальных канатов в различных отраслях промышленности, данный продукт применяет электромагнитное качественное, количественное, позиционное, онлайн неразрушающее тестирование внутренних и внешних обрывов проволок, ржавчины, износа, изменения площади поперечного сечения металла, ослабления прядей, смещения проволок, деформации, аномалий материала и других дефектов стального каната.

(3). Юридические приборы: в соответствии с положениями национального закона о метрологии и национального закона о безопасности производства, каждый прибор проверяется национальным метрологическим институтом в соответствии с американским стандартом ASTM1571-2006 и GB/t21387-2008 в качестве третьей стороны, и выдается отчет об испытаниях для получения юридической квалификации.

5. Технические показатели

Полный диапазон диаметров стальных канатов: Φ 1.5-300 мм (требуется настройка датчика различных серий)

Относительная скорость между датчиком и стальным канатом: 0.0 -- 6.0 м/с, оптимальная: 0.3 -- 1.5 м/с

Оптимальный зазор между направляющей втулкой датчика и стальным канатом составляет 2 -- 6 мм, допустимый зазор 0 -- 15 мм

Возможность обнаружения дефектов обрыва проволоки (LF)

Качественное: точность качественного обнаружения одиночного концентрированного обрыва проволоки составляет 99.99%

Количественное: количество оборванных проволок в одном месте допускает одну или эквивалентную проволоку для ошибочного суждения

Более 100 раз количественного обнаружения одиночного концентрированного обрыва без ошибок, точность ≥92%

Количественная оценка изменения площади поперечного сечения металла (LMA)

Допустимая погрешность повторяемости чувствительности обнаружения: ±0.055%

Допустимая погрешность индикации точности обнаружения: ± 0.2%

Возможность определения местоположения (L): погрешность процентного соотношения длины обнаружения: ±0.2%

Источник питания: питание от батареи компьютера 5 В

Вес датчика: стандартная спецификация < 10 кг

Температура окружающей среды: -10℃~40℃, атмосферное давление: 86~106 кПа, относительная влажность: ≤85%
