TG-5600DL Одно- и двухэлементный ультразвуковой толщиномер с цветным экраном, A-сканированием, B-сканированием, высокой точностью 0,001 мм, тестер толщины металла

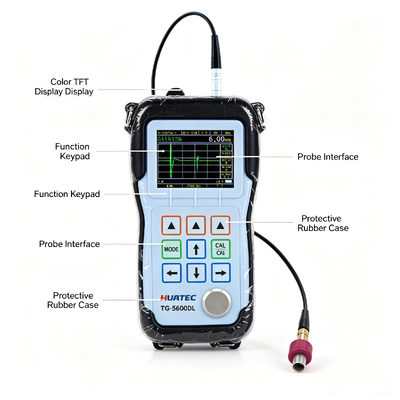

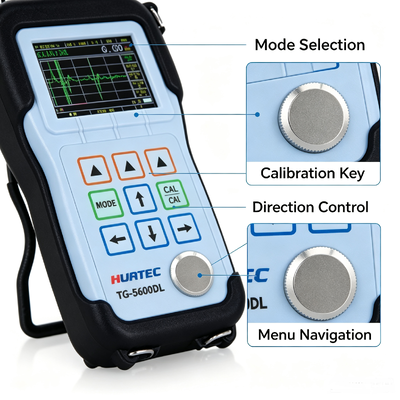

HUATEC TG-5600DL — это портативный ультразвуковой толщиномер. Основанный на принципах ультразвукового измерения, TG-5600DL способен измерять толщину различных материалов с точностью до 0,001 миллиметра или 0,0001 дюйма и широко используется в различных приложениях для измерения толщины.
Пользователи могут измерять толщину только с одной стороны измеряемого материала, не повреждая заготовку.
TG-5600DL может одновременно отображать показания толщины и A-сканы, позволяя пользователям проверять волновые формы. Отображение эха помогает пользователям контролировать измерение, благодаря чему диапазон измерения толщины велик, значения измерения правильны, а также можно избежать ошибок измерения, связанных с материалом. Функция B-сканирования используется для наблюдения профиля нижней поверхности измеряемой заготовки. Датчик перемещается по поверхности заготовки для отображения поперечного сечения заготовки.
Этот прибор может использоваться в производстве, металлообработке, аэрокосмической промышленности, железнодорожном транспорте, химической промышленности, инспекции товаров и других областях тестирования. Помимо точного измерения различных пластин и обработанных деталей, мониторинга различных труб и сосудов под давлением в производственном оборудовании для дальнейшего контроля их истончения после коррозии во время использования, что является незаменимым инструментом в индустрии неразрушающего контроля.
Функция хранения является дополнительной, в зависимости от различных потребностей клиентов, а встроенный регистратор данных большой емкости может хранить до 100 000 значений толщины и 400 волновых форм. Другие дополнительные функции могут быть опциональными, такие как измерение многослойной толщины, сверхвысокое разрешение, измерение толщины в большом диапазоне, цифровое шумоподавление и оконный режим, внутренний слой оксида, связь в реальном времени, многоканальность и другие опции.
Основные параметры
| Спецификации прибора |
| Принцип работы |
Импульс-эхо (P-E), Межфазное эхо (I-E), Эхо-эхо (E-E), Множественное эхо (I-ME), Верификация эха (E-EV) |
| Тип датчика |
Датчик с задержкой, Контактный датчик, Мембранный датчик, Карандашный датчик, Погружной датчик |
| Калибровка |
Нулевая точка датчика, Калибровка скорости, 1-точечная калибровка, 2-точечная калибровка, Установка скорости |
| Диапазон толщины |
0,01 мм ~ 38 м, в зависимости от тестируемого материала, состояния поверхности датчика, температуры и выбранной конфигурации.
0,15 мм ~ 30 мм (стандартный датчик D15A, сталь)
|
| Диапазон скоростей материала |
310 - 18699 м/с, и может измерять скорость при известной толщине |
| Разрешение |
Опционально 0,1/ 0,01/0,001 мм |
| Частота датчика |
0,5 МГц ~ 20 МГц |
| Единица измерения |
мм, дюйм, мкм, мил |
| Частота обновления |
4 Гц, 8 Гц, 16 Гц в секунду опционально |
| Выключение питания |
Автоматическое отключение при простое в течение 5, 10 или 20 минут, или вручную |
| Тип дисплея |
2,4-дюймовый (320 × 240 точечная матрица) цветной TFT ЖК-экран |
| Режим выпрямления |
RF, RF-, FULL, HALF+, HALF |
| Режим просмотра |
A-SCAN, B-SCAN, DIGITS, CAPTURE, DIFFERENCE, ALARM |
| Хранение |
Может хранить 100 000 значений толщины и 400 файлов настроек параметров (опционально) |
|
|
|
|
| Усиление |
Низкое, среднее или высокое для различных условий тестирования |
| Режим отображения |
Нормальный, захват минимума/максимума, DIFF/RR% |
| Коррекция V-пути |
Автоматическая |
| Частота обновления |
Выбираемая 4 Гц, 8 Гц, 16 Гц |
| Материал Диапазон скоростей |
от 500 до 9999 м/с (от 0,0197 до 0,3937 дюйма/мкс) |
| Языки |
Выбираемые китайский, английский, японский |
| Настройки сигнализации |
Минимальная и максимальная сигнализация. Диапазон от 0,25 мм до 508 мм (от 0,010" до 20,00"). Динамическое изменение цвета волновой формы при сигнализации |
| Требования к питанию |
2 батарейки типа АА |
| Время работы |
Приблизительно 40 часов |
| Выключение прибора |
Выбираемое ВСЕГДА ВКЛЮЧЕНО или АВТОМАТИЧЕСКОЕ ВЫКЛЮЧЕНИЕ после 5, 10, 20 минут бездействия |
| Рабочая температура |
-10°C до +50°C (+10°F до +120°F) |
| Размер |
153 мм X 76 мм X 37 мм (В X Ш X Г) |
| Вес |
280 г, включая батарейки |
Основные функции измерения
• Большинство измерений материалов могут быть выполнены с использованием одноэлементных преобразователей.
• Диапазон измерения толщины: 0,01 мм ~ 38 м, в зависимости от измеряемого материала, датчика, состояния поверхности, температуры и выбранной конфигурации.
• Определение скорости звука материала с неизвестной скоростью звука
• Высокое разрешение: Обычное разрешение дисплея составляет 0,001 мм, опциональное сверхвысокое разрешение может достигать 0,0001 мм.
• Единицы измерения: миллиметры, дюймы, микрометры и милы.
• Измерение при высоких температурах: температуры до 500°C.
• Меню конфигурации системы по умолчанию: Для удобства пользователя оно настроено в соответствии с условиями по умолчанию для использования датчика прибора.
• Функция паузы: позволяет выполнять операции после измерения. Удобная настройка всех параметров для получения стабильных данных измерения.
• Функция полноэкранного отображения волновой формы: увеличивает область отображения эха на 20%, предоставляя оператору большой обзор.
• Индикация интенсивности эха: Чем сильнее эхо, тем больше отображается полосок индикатора, особенно полезно для цифрового отображения.
• Режим B-сканирования по времени: используется для наблюдения профиля нижней поверхности измеряемой заготовки.
• Режим разницы/коэффициента снижения: Отображается разница толщины относительно установленной точки и выражается в процентах коэффициента снижения.
• Временная регулировка усиления TDG: Начальный импульс или межфазное эхо могут быть эффективно уменьшены путем снижения начального усиления, а нижнее эхо тестируемого образца может быть увеличено путем увеличения максимального усиления, что облегчает измерение.
• Режим измерения: Импульс-эхо (P-E), Межфазное эхо (I-E), Эхо-эхо (E-E), Множественное эхо (I-ME), Двойная верификация эха (E-EV)
Стандартная комплектация
| Наименование |
Количество |
|
TG-5600DL
Ультразвуковой толщиномер
|
1 |
| Датчик |
1 |
| Кабель |
1 |
| Резиновый чехол |
1 |
| Щелочные батарейки |
- |
| Флакон с контактной жидкостью |
1 |
| Кейс |
1 |
| Руководство по эксплуатации |
1 |
| Сертификат калибровки |
1 |
Дополнительные аксессуары
| Датчики |
Кабели |
| Резиновый чехол |
Эталонные блоки |
| Задержки |
Контактная жидкость |
| Защитная пленка |
Программные опции |
В таблице приведены скорости распространения ультразвука в различных распространенных материалах. Это только для справки. Фактическая скорость этих материалов может отличаться от скорости в таблице по различным причинам, например, состав материала, предпочтительная ориентация зерен, пористость и температура и т. д. Поэтому для достижения наилучшей точности измерения сначала следует протестировать образец из конкретного материала, чтобы подтвердить скорость конкретного материала.
Список скоростей материалов
| Материал |
Скорость (м/с) |
| Сталь 20# |
5891 |
| Алюминий |
6320 |
| Хром |
6200 |
| Медь |
4660 |
| Золото |
3251 |
| Железо |
5930 |
| Свинец |
2160 |
| Магний |
5806 |
| Серебро |
3607 |
| Титан |
6098 |
| Цинк |
4193 |
| Вольфрам |
5181 |
| Олово |
3320 |
| Латунь |
4380 |
| Серый чугун |
4600 |
| Стекло |
5766 |
| Нейлон |
2610 |
| Нержавеющая сталь 304 |
5334 |
| ПВХ |
2392 |
| Кремний |
9620 |
| Кварцевое стекло |
5655 |
Примечание:Приведенная выше таблица предназначена только для справки. Для фактической калибровки скорости см. раздел 6.2 калибровка скорости
