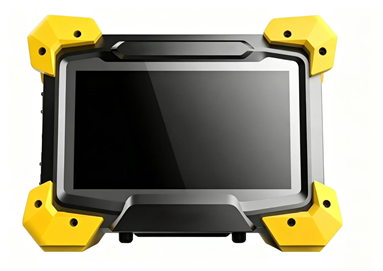

ACFM-X2 Система измерения поля переменного тока портативный детектор трещин ACFM для испытания дефектов поверхности металла с помощью эпоксидного покрытия краски

ACFM-X2 Система измерения поля переменного тока портативный детектор трещин ACFM для испытания дефектов поверхности металла с помощью эпоксидного покрытия краски

Применимые материалы:

Ферромагнитные и неферромагнитные проводящие металлы, включая углеродистую сталь,нержавеющую сталь,алюминий и т.д.

Применимые дефекты:

Способность эффективно обнаруживать поверхностные трещины и другие линейные дефекты

Стабильность обнаружения:

Минимальная частота обнаружения дефектов более 90%

Сфера применения:

Выявление поверхностных и почти поверхностных дефектов металлических конструкций

Глубина проверки:

Максимальная глубина для углеродистой стали 3 мм; для нержавеющей стали 5 мм; для алюминия 8 мм

Разрешенные типы покрытий:

Непроводящие покрытия, такие как краска, эпоксидная смола, асфальт и т.д.

Требования к приборам:

Максимальное время работы: 16 часов

Размеры хоста: 225 мм * 172 мм * 76 мм

Масса: ≤ 2,1 кг

Операционная температура: -10°С до 40°С

Рабочая влажность: ≤ 90% относительная влажность воздуха

Требования к функциональным функциям оборудования:

Поддерживает несколько типов зондов, включая карандашный зонд и стандартный зонд

Поддерживает обычные многоэлементные массивные зонды (необязательно)

Поддерживает высокотемпературный зонд с синхронной функцией температурной компенсации (необязательно)

Поддерживает кодер для записи пространственного смещения в режиме реального времени во время проверки

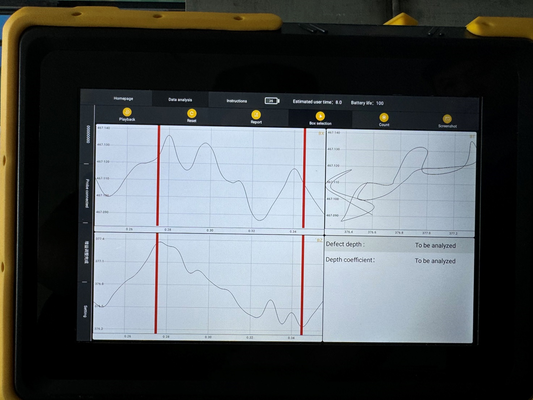

Может отображать Bx сигнал план просмотра, Bz сигнал план просмотра,buttertly.diagram,и диаграмму градиента

Поддерживает регулируемую частоту проверки, диапазон 1 кГц -10 кГц

Поддерживает регулируемую интенсивность сигнала, автоматическую или ручную регулировку

Поддерживает горячую замену зондов, позволяя изменение зондов во время проверки

Поддерживает горячее обмен и отключение кодера

функции сканирования (например, старт, остановка, обновление)

Поддерживает функцию кнопки зонда: кнопки на зонде могут управлять программным обеспечением

Требования к функциям программного обеспечения:

Программное обеспечение системы работает на платформе Android ((китайский), способной управлять устройством, сбора сигналов, анализа и т.д.

Программное обеспечение может отображать информацию о состоянии, такую как соединение зонда, параметры инспекции, уровень батареи Поддерживает создание новых файлов проекта, которые включают базовые настройки инспекции, данные инспекции,и отчеты об инспекции

Поддерживает импорт/экспорт файлов проекта для просмотра или установки параметров проверки

Поддерживает настройки параметров типа деталей, материала, толщины покрытия, ширины сварки, температуры деталей и т.д.

Требования к функциям программного обеспечения:

*Функция рекомендации параметров, предлагающая подходящие зонды и параметры на основе установленной информации об объекте инспекции

*Устройство для регулирования чувствительности прибора, позволяющее калибровку с использованием стандартных блоков испытаний

* Функция калибровки коэффициента глубины дефекта, позволяющая устанавливать глубину с использованием блоков испытания ретерагентности

*Особенности функции регулировки возбуждения, позволяющей регулировать частоту проверки и уровень возбуждения в зависимости от объекта проверки с автоматическим регулированием призма прибора

*Вертикальная ось интерфейса инспекции поддерживает переключение между режимом следования и фиксированным режимом, регулируемый в любое время

*Функция увеличения изображения для проверки, позволяющая ручное увеличение и горизонтальное перетаскивание для просмотра результатов

* Функция сброса изображений, позволяющая одним щелчком мыши восстановить увеличенные или перетащенные изображения

* Поддерживает функцию повторного воспроизведения изображения для нескольких просмотров

* Функция маркировки. Нажатие кнопки маркировки во время проверки добавляет разделители к изображению проверки для сегментированного отображения в отчетах

* Поддерживает функцию измерения дефекта. После выявления дефекта, выбор его области позволяет рассчитать длину дефекта на основе данных кодера.Глубина дефекта открытия поверхности может быть рассчитана на основе изменения сигнала Bx

*Поддерживает формат отчетов о проверке по заказам и функцию экспорта отчетов

* Поддерживает просмотр отчетов об инспекции, изображений и данных из исторических файлов проектов

Основная конфигурация

Ведение-хозяин:1 единица

Программное обеспечение для сбора и анализа сигналов:1 комплект

Пробный карандаш: 1 единица

Стандартный зонд (с кодером): 1 единица

Кабель соединения зонды: 1 шт.

Зарядка: 1 комплект

Руководство пользователя: 1 комплект

Документация качества:1 комплект

Приборочный корпус:1 комплект

Зонд массива с тремя элементами: необязательно
