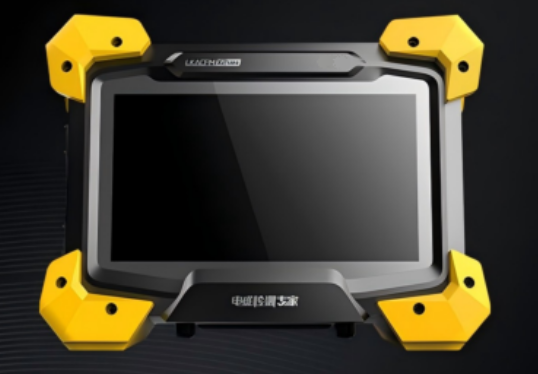

Интеллектуальный прибор для измерения поля переменного тока (ACFM)

Интеллектуальный прибор для измерения поля переменного тока (ACFM)

Применимые материалы--Ферромагнитные и неферромагнитные проводящие металлы, включая углеродистую сталь, нержавеющую сталь, алюминий и т. д.

Область применения--Обнаружение поверхностных и приповерхностных дефектов в металлических конструкциях

Применимые дефекты---Способен эффективно обнаруживать поверхностные трещины и другие линейные дефекты

Глубина контроля---Максимальная глубина для углеродистой стали составляет 3 мм; для нержавеющей стали — 5 мм; для алюминия — 8 мм

Стабильность обнаружения---Минимальный коэффициент обнаружения дефектов более 90%

Допустимые типы покрытий---Непроводящие покрытия, такие как краска, эпоксидная смола, асфальт и т. д.

Требования к программному обеспечению:

1.     Функция рекомендации параметров, предлагающая подходящие датчики и параметры на основе информации об объекте контроля

2.     Функция регулировки чувствительности прибора, позволяющая калибровку с использованием стандартных испытательных блоков

Функция калибровки коэффициента глубины дефекта, позволяющая установку коэффициента глубины с использованием эталонных испытательных блоков

3.     Функция регулировки возбуждения, позволяющая регулировку частоты контроля и уровня возбуждения в зависимости от объекта контроля, с автоматической регулировкой усиления прибора

4.     Вертикальная ось интерфейса контроля поддерживает переключение между режимом следования и фиксированным режимом, регулируется в любое время

5.     Функция масштабирования изображения контроля, позволяющая ручное масштабирование и горизонтальное перемещение для просмотра результатов

6.     Функция сброса изображения, позволяющая восстановление масштабированных или перемещенных изображений одним щелчком

7.     Поддерживает функцию повторного воспроизведения изображений контроля для многократного просмотра

8.     Функция маркировки. Нажатие кнопки метки во время контроля добавляет разделители в изображение контроля для сегментированного отображения в отчетах

9.     Поддерживает функцию определения размеров дефектов. После идентификации дефекта выбор его области позволяет рассчитать длину дефекта на основе данных энкодера. Глубина дефекта с раскрытием на поверхности может быть рассчитана на основе изменения сигнала Bx

10.  Поддерживает настраиваемые форматы отчетов о контроле и функцию экспорта отчетов

11.  Поддерживает просмотр отчетов о контроле, изображений и данных из исторических файлов проектов

Базовая конфигурация

Основной блок: 1 шт.

Программное обеспечение для сбора и анализа сигналов: 1 комплект

Карандашный датчик: 1 шт.

Стандартный датчик (с энкодером): 1 шт.

Кабель подключения датчика: 1 шт.

Зарядное устройство: 1 комплект

Руководство пользователя: 1 комплект

Документация по качеству: 1 комплект

Кейс для прибора: 1 комплект

Трехэлементный матричный датчик: Опционально

Требования к прибору

Максимальное время работы: 16 часов

Размеры основного блока: 225 мм * 172 мм * 76 мм

Вес:<2,1 кг

Рабочая температура: от -10°C до 40°C

Рабочая влажность:<90% относительной влажности воздуха

Требования к аппаратному обеспечению

1.     Поддерживает несколько типов датчиков, включая карандашный и стандартный датчики

2.     Поддерживает обычные многоэлементные матричные датчики (опционально)

3.     Поддерживает высокотемпературный датчик с функцией синхронной температурной компенсации (опционально)

4.     Поддерживает энкодер для записи пространственного смещения в реальном времени во время контроля

5.     Может отображать вид в плане сигнала Bx, вид в плане сигнала Bz, диаграмму бабочки и диаграмму градиента

6.     Поддерживает регулируемую частоту контроля в диапазоне 1 кГц-10 кГц

7.     Поддерживает регулируемую интенсивность сигнала, автоматическую или ручную регулировку

8.     Поддерживает горячую замену датчиков, позволяя менять датчики во время контроля

9.     Поддерживает горячую замену и отключение энкодера

10.  Поддерживает функцию кнопки датчика: Кнопки на датчике могут управлять функциями сканирования программного обеспечения (например, запуск, остановка, обновление)
