Многофункциональный ультразвуковой испытательный аппарат HPA-620PRT для фазированных решеток, ультразвукового тестирования, TOFD и TFM для контроля сварных болтов и композитных материалов

Многофункциональный ультразвуковой дефектоскоп HPA-620PRT для сварных швов, болтов и композитных материалов с технологиями PA, UT, TOFD, TFM

HUATEC HPA-620PRT — это новый портативный фазированный антенный дефектоскоп с соотношением 32:128 PR.

Он оснащен модулем традиционного ультразвукового контроля, модулем TOFD, модулем традиционного фазированного массива и модулем визуализации TFM, поддерживающим одновременное сканирование TOFD и фазированного массива, а также двухмассивные преобразователи. Благодаря водо- и маслостойкому сенсорному экрану и возможности записи данных полного цикла тестирования, HUATEC HPA-620PRT представляет собой передовой интеллектуальный фазированный антенный дефектоскоп TFM с функцией C-сканирования.

Параметр:

Область применения:

Традиционный контроль сварных швов

Контроль композитных материалов с помощью фазированного массива C-сканирования

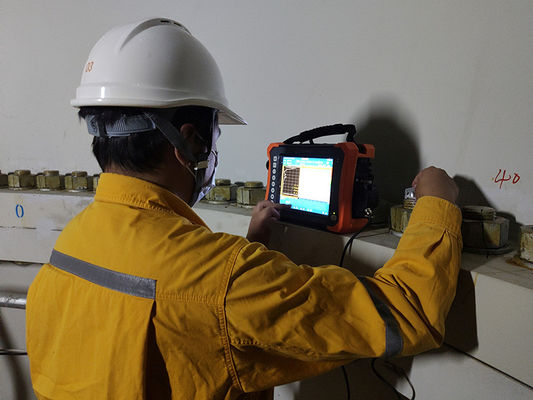

Контроль болтов и резьбовых труб

Контроль стыков PE

Решение для контроля сварных швов труб малого диаметра

Особенности:

Каналы контроля

• Модуль фазированного массива 38:128PR
• Модуль визуализации TFM
• Одновременное сканирование TOFD и фазированного массива
• Поддержка двухмассивных преобразователей
• 2-канальный TOFD; 2-канальный традиционный ультразвуковой контроль

Функциональность HPA-620PRT удовлетворяет разнообразные потребности пользователей.

Модуль фазированного массива

• Контроль TFM продольной волной; Контроль TFM поперечной волной
• Контроль TFM стыковых сварных швов; Традиционный контроль стыковых сварных швов; Традиционный контроль стыковых сварных швов (с одновременным сканированием TOFD и фазированного массива)
• Контроль C-сканированием TFM и традиционный контроль C-сканированием для пластин
• Контроль TFM и традиционный контроль болтов
• Контроль коррозии TFM; традиционный контроль коррозии
• Контроль TKY

Модуль TOFD

• Настройка параметров процедуры; настройка параметров преобразователя и клина

Пользователи могут рассчитывать соответствующие параметры на основе параметров преобразователя и процедуры, включая: PCS, зону сканирования, зону покрытия дна, углы включения луча.

Дисплей

• HPA-620PRT оснащен 10,4-дюймовым промышленным TFT-экраном с сенсорным управлением, обеспечивающим оптимальное отображение при ярком свете и на открытом воздухе.

Проектирование процедуры

• Предлагая модели симуляции процесса, HPA-620PRT также может создавать модель путем импорта размеров объектов через программное обеспечение CAD. Настройте выделенный процесс контроля для пользователей и предоставьте комплексное решение для всего спектра задач.
