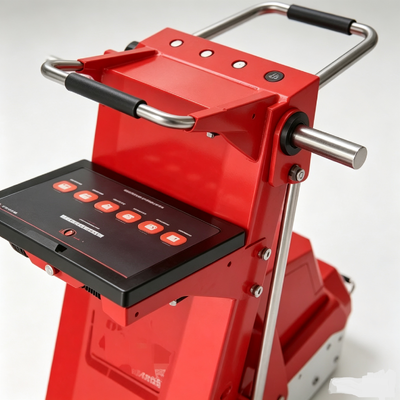

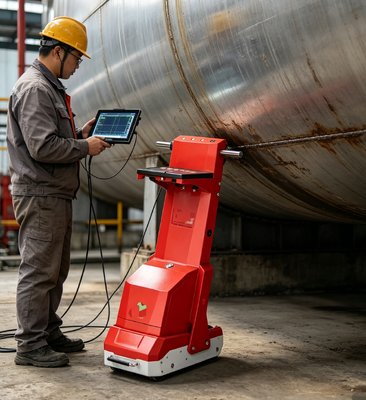

Тележка для обнаружения магнитных утечек потока HMFL-M900 для днища резервуара с шириной сканирования 300 мм, машина для испытаний на коррозию ТМР НДТ

2.1.1 Хост-дисплей: 12,1-дюймовый промышленный емкостный сенсорный экран «все в одном», процессор Intel Core I7, 8 ГБ памяти DDR3, 128 ГБ твердотельный накопитель, ультратонкий корпус из магниево-алюминиевого сплава, система охлаждения без вентилятора, отсутствие движущихся частей для хранения данных, обмен данными и передача сигналов через USB-интерфейс;

2.1.2 Имеет функцию отображения уровня заряда батареи в реальном времени;

2.1.3 Данные могут храниться и воспроизводиться;

2.1.4 Время работы от батареи: батарея 12 В 33 Ач обеспечивает непрерывную работу в течение 10 часов.

2.2. Характеристики блока возбуждения и обнаружения:

2.2.1 Принцип работы: Интегрированный неразрушающий контроль магнитного потока, сбор и обработка сигналов магнитного потока, а также интеллектуальный анализ данных;

2.2.2 Метод намагничивания: намагничивание постоянными магнитами из неодима, железа и бора;

Прибор имеет 96 каналов ввода сигналов.

★

2.5.3 Прибор оснащен технологией устранения электрических искр, которая может предотвратить несчастные случаи, вызванные электрическими искрами при замене батареи;★

2.5.3 Прибор оснащен технологией устранения электрических искр, которая может предотвратить несчастные случаи, вызванные электрическими искрами при замене батареи;6-20 мм,2.2.6 Может проникать через немагнитные материалы толщиной 6 мм;

2.2.7 Блок канала возбуждения и обнаружения использует технологию туннельного магнитосопротивления (TMR) для обнаружения сигналов магнитного утечки. По сравнению с датчиками Холла, магниточувствительные датчики TMR имеют в 5-6 раз более высокую чувствительность, отличную термическую стабильность и высокое соотношение сигнал/шум;

2.2.8 Расстояние между массивами магнитных датчиков составляет 10 мм, а энкодер смещения собирает данные каждые 1,5 мм движения;

★

2.5.3 Прибор оснащен технологией устранения электрических искр, которая может предотвратить несчастные случаи, вызванные электрическими искрами при замене батареи;снижение толщины стенки на 40% (толщина 16,5-20 мм);

★

2.5.3 Прибор оснащен технологией устранения электрических искр, которая может предотвратить несчастные случаи, вызванные электрическими искрами при замене батареи;≤ 5 мм;★

2.5.3 Прибор оснащен технологией устранения электрических искр, которая может предотвратить несчастные случаи, вызванные электрическими искрами при замене батареи;2.3 Характеристики приводного блока

2.3.1 Режим привода: 200-ваттный бесщеточный двигатель постоянного тока

для привода или возможность свободного переключения на ручной привод;2.3.2 Система привода двигателя имеет функцию регулирования скорости, которая может регулировать скорость в соответствии с потребностями каждого оператора, снижая трудоемкость операторов;2.3.3 Скорость обнаружения: Скорость может регулироваться от 0 до 0,6 м/с.

2.4 Характеристики системного программного обеспечения (программное обеспечение для сбора данных, программное обеспечение для анализа данных и программное обеспечение для графической обработки)

:

2.4.1 Система программного обеспечения отображается на чистом китайском языке и может быстро и всесторонне проверять все днище резервуара, судить о наличии коррозии и определять степень коррозии. Она может осуществлять сбор, отображение, анализ, хранение и воспроизведение данных в реальном времени, а также редактирование данных. Она может автоматически создавать карты днища резервуара, общие виды резервуара, виды отдельных плит, добавлять кольцевые плиты и может отображать и анализировать в реальном времени, используя пороговые значения дефектов и режимы непрерывного обнаружения;★

2.4.2 Независимое программное обеспечение для обработки данных на ПК, способное обрабатывать ошибки эксплуатации во время задач обнаружения, эффективно обрабатывать данные обнаружения и адаптироваться к различным моделям офисных настольных компьютеров и ноутбуков;

2.5.3 Прибор оснащен технологией устранения электрических искр, которая может предотвратить несчастные случаи, вызванные электрическими искрами при замене батареи;2.4.4 Оснащен прочными и долговечными промышленными компьютерами с сенсорным экраном для удобства работы в суровых условиях резервуаров. Программное обеспечение для сбора данных системы, способное собирать, хранить, отображать и анализировать данные в реальном времени, может не только получать все сигналы магнитного поля утечки, но и отображать конкретное местоположение дефектов и степень коррозии в реальном времени;

2.4.5 Автоматически генерирует отчет об обнаружении всего днища резервуара, имеет функцию проектирования и добавления заплаток, способна подсчитывать дефекты между всем резервуаром и отдельной плитой, а также сравнивать весь резервуар и отдельную плиту;

★

2.4.6 Многоязычные настройки операционного программного обеспечения, опционально (упрощенный, традиционный, английский).

2.5.3 Прибор оснащен технологией устранения электрических искр, которая может предотвратить несчастные случаи, вызванные электрическими искрами при замене батареи;★

2.5.1 Рукоятка прибора имеет функцию складывания, которая позволяет избежать опорного стержня плавающей крыши при обнаружении резервуаров с плавающей крышей после складывания, уменьшая слепые зоны обнаружения;

2.5.3 Прибор оснащен технологией устранения электрических искр, которая может предотвратить несчастные случаи, вызванные электрическими искрами при замене батареи; 2.5.2 Новая функция направленного фокусирующего освещения спереди и сзади со светодиодами, которая может освещать переднее и заднее направления и делать днище хорошо видимым при недостаточном освещении в резервуаре;

2.5.3 Прибор оснащен технологией устранения электрических искр, которая может предотвратить несчастные случаи, вызванные электрическими искрами при замене батареи;2.5.4 Использование уникального метода поддержки с помощью гидравлического штока может значительно снизить трудоемкость при проведении инспекционных работ внутри резервуара.

2.5.5 Принята новейшая аппаратная система управления схемой, модульная конструкция и изоляция каждой части схемы, что повышает стабильность продукта и снижает риск ручных ошибок при эксплуатации прибора.

2.6 Другие эксплуатационные характеристики:

2.6.1 Вес прибора: не более 65 кг;

2.6.2 Упаковочная коробка: соответствует международным стандартам авиаперевозок IATA.

Список конфигурации:

1 детектор магнитного потока днища резервуара
