HFD-2000 Промышленная ультразвуковая плата дефектоскопа Gigabit Ethernet Передача данных в реальном времени Модуль C-Scan для онлайн-измерения толщины
Ультразвуковая плата автоматического обнаружения HFD-2000 может отслеживать, находить, оценивать и диагностировать повреждения заготовки быстро и удобно, без повреждений и точно. Он широко используется в электроэнергетике, нефтехимической промышленности, котлах под давлением, стальных конструкциях, аэрокосмической, железнодорожной, автомобильной, машиностроительной и других областях. Это необходимая система в отрасли неразрушающего контроля. Автоматический контроль, C-скан, онлайн-дефектоскопия и измерение толщины, всепогодный ультразвуковой контроль сигнала.
Технический индекс:
| дальность обнаружения |
от 0 до 15 м |
| диапазон усиления |
от 0 до 120 дБ |
| запас чувствительности |
>65 дБ |
| динамический диапазон |
38 дБ |
| Разрешение |
42 дБ (5P14) |
| скорость звука диапазоны |
от 100 до 20000 м/с |
| диапазон частот |
от 0,2 до 30 МГц |
| точность отображения |
0,001 мм |
| диапазон частот повторных выстрелов |
от 16 до 25 кГц |
| вертикальная линейная ошибка |
<2% |
Основные функции:
Круглосуточный мониторинг, автоматическое обнаружение, автоматическое усиление, автоматическое измерение, автоматический захват, автоматическая сигнализация, автоматическое сохранение, автоматическое создание отчетов
Gigabit Ethernet передает данные формы сигналов, данные о высоте каждых ворот, данные сигналов тревоги и другие различные результаты испытаний и сигналы управления.
Он может загружать все результаты обнаружения 20 тыс. в режиме реального времени.
Количество каналов можно свободно расширять: одноплатный канал, одноплатный 4 канала, 8 каналов, несколько плат работают вместе, количество системных каналов может достигать сотен.
Связь: Gigabit Ethernet, 485 или 232, связь Bluetooth.
Машина полностью пыленепроницаема и водонепроницаема, соответствует стандарту IP67. Долгосрочное подводное обнаружение может быть достигнуто при индивидуальной настройке.
Стандартное программное обеспечение автоматического обнаружения для ПК может отображать все формы сигналов каналов и другие результаты испытаний в режиме реального времени.
Четыре ворот не являются обязательными.
Может работать от аккумулятора, также может работать в любую погоду.
Стандартное программное обеспечение для проверки с многоканальным сигналом А-скана, ленточной диаграммой и функциями C-скана, а также различными функциями регистрации дефектов, сигнализации и хранения.
Поддержка вторичной разработки программного обеспечения, обеспечение вторичной разработки необходимых протоколов связи и основных функций.

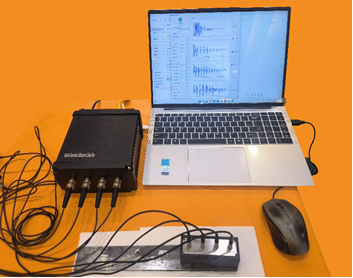

Интерфейс обнаружения выглядит следующим образом:
