HXRF-QP880 Оптический эмиссионный спектрометр полного спектра 160-580 нм CMOS детектор Анализатор элементов металлических сплавов для литейной металлургии
1.Обзор инструмента
Оптически-эмиссионный спектрометр полного спектра HXRF-QP880 соответствует международным стандартам проектирования и технологий производства. В нем используется самое современное устройство сбора сигналов CMOS от японской компании Hamamatsu Co. Для каждого CMOS можно установить количество искр отдельно. Он использует конструкцию вакуумной световой камеры и полностью цифровой источник света возбуждения. Этот КМОП-спектрометр не только содержит функции полного спектра ПЗС-спектрометра, но также обладает преимуществами спектрометра ФЭУ, который имеет очень низкий предел обнаружения неметаллических элементов. Конструкция всей машины разумна. Он также имеет множество преимуществ, таких как простота в эксплуатации, высокая точность результатов испытаний, долговременная стабильность и т. д.
1)Основные технические параметры
|
Область применения
|
Металлургия, литейное производство, машиностроение, научные исследования, товарная инспекция, автомобилестроение, нефтехимия, судостроение, электроэнергетика, авиация, атомная энергетика, выплавка металлов и цветных металлов, перерабатывающая и восстановительная промышленность.
|
|
Матрица анализа
|
Fe, Al, Cu, Zn, Ni, Mg, Pb и т. д.
|
|
Оптическая система
|
Круговая полноспектральная вакуумная оптическая система Пара-Рунге-Роланда
|
|
Диапазон длин волн
|
160~580нм
|
|
Решетка фокусного расстояния
|
401 мм
|
|
Детектор
|
Высокопроизводительная CMOS-матрица
|
|
Тип источника света
|
Цифровой источник света. Высокоэнергетическая технология предварительного сгорания.
|
|
Частота разряда
|
100-1000Гц
|
|
Ток разряда
|
Макс 400А
|
|
Рабочая мощность
|
220 В переменного тока, 50/60 Гц, 1200 Вт
|
|
Время анализа
|
В зависимости от типа образца обычно составляет около 20 с.
|
|
Тип электрода
|
Вольфрамовый распылительный электрод
|
|
Аналитический пробел
|
4 мм
|
|
Другие функции
|
Температура, программное обеспечение автоматического контроля давления, мониторинг связи.
|
2)Основные технические характеристики
|
Высокопроизводительная оптическая система
|
Пламя дуги, генерируемое возбуждением оптической системы, вводится непосредственно в вакуумную оптическую камеру с помощью линзы, которая реализует оптический путь и эффективно снижает потери на оптическом пути.
|
|
Высокоточный CMOS-детектор может точно измерять неметаллические элементы, такие как C, P, S, As, B, N, а также все виды металлических элементов.
|
|
Результаты испытаний точны, воспроизводимы и долговременно стабильны.
|
|
Автоматическая калибровка оптического пути
|
Автоматическая калибровка оптического пути. Оптическая система автоматического сканирования спектральных линий обеспечивает корректность приема и исключает утомительную работу по сканированию пиков.
|
|
Прибор автоматически идентифицирует конкретную спектральную линию и сравнивает ее с исходной линией хранения, определяет положение дрейфа и определяет текущее положение пикселя аналитической линии для измерения.
|
|
Конструкция заглушенной линзы
|
Вакуумная оптическая система оснащена уникальным падающим окном и вакуумной изоляцией, которыми можно управлять в рабочем состоянии вакуумной системы. Оптическая линза имеет заглушенную конструкцию, удобную для ежедневной чистки и обслуживания.
|
|
Открытый стол Spark
|
Гибкая конструкция зажима для проб открытого искрового стола предназначена для анализа проб различных форм и размеров на площадке клиента.
|
|
Минимальный анализ проволоки может достигать 3 мм при использовании небольшого зажима для образцов.
|
|
Технология струйных электродов
|
Использование самой передовой в мире технологии распыления электродов и вольфрамового электрода. Вокруг электрода в возбужденном состоянии будет формироваться струйный поток аргона. Таким образом, точка возбуждения не будет контактировать с внешним воздухом во время процесса возбуждения, и точность возбуждения будет повышена.
|
|
Благодаря уникальной конструкции аргона значительно снижается потребление аргона и экономятся затраты клиента.
|
|
Интегрированный модуль газового тракта
|
В системе воздушного тракта используется конструкция газового тракта, не требующая технического обслуживания, вместо электромагнитного клапана и расходомера. Функция самообдува электрода создает хорошие условия для возбуждения.
|
|
Цифровой источник света возбуждения
|
В цифровом источнике света возбуждения используется самый современный в мире источник света плазменного возбуждения. Сверхстабильная энергия высвобождается в среде аргона для стимуляции образца.
|
|
Полностью цифровой импульс возбуждения используется для обеспечения сверхвысокого разрешения и высокой стабильности выходного сигнала плазмы образца.
|
|
Параметры источника света можно регулировать произвольно в соответствии с требованиями возбуждения различных материалов.
|
|
Высокоскоростной сбор данных
|
В приборе используется высокопроизводительный CMOS-детектор, и каждый CMOS имеет функцию сбора и анализа данных. Он может автоматически отслеживать и контролировать рабочее состояние модулей, такое как температура, вакуум, давление аргона, источник света, камера возбуждения и т. д.
|
|
Передача данных Ethernet
|
Карта Ethernet и протокол TCP/IP используются между компьютером и спектрометром, чтобы избежать недостатков электромагнитных помех и старения оптического волокна. В то же время компьютер и принтер являются полностью внешними, что удобно для модернизации и замены.
|
|
Удаленно контролируйте состояние прибора, многоканальную систему управления и контролируйте все параметры прибора.
|
|
Готовая рабочая кривая
|
Благодаря различным материалам и классам стандартной библиотеки заводская сборная рабочая кривая перед поставкой удобна для установки и ввода в эксплуатацию, чтобы обеспечить своевременное производство.
|
|
Программа анализа будет различаться в зависимости от металлов и элементов. Параметры возбуждения и испытания прибора были отрегулированы задолго до поставки. Согласно программе анализа, оптимальные условия испытаний могут быть выбраны автоматически.
|
|
Объем анализа прилагается к спецификации и может быть произвольно составлен или расширен в соответствии со стандартным образцом, предоставленным пользователем.
|
|
Высокая скорость анализа
|
Скорость анализа очень высокая. На один тест уходит всего 20 секунд.
|
|
Согласно различным материалам анализа, установив время предварительного сжигания и время измерения, прибор может достичь наилучшего эффекта анализа в кратчайшие сроки.
|
|
Мультиматричный анализ
|
Конструкция оптического пути имеет структуру компаса. Детекторы располагаются поочередно вверх и вниз так, чтобы были приняты все спектральные линии. Несмотря на то, что аппаратные средства не добавляются, можно реализовать многоматричный анализ.
|
|
Легко добавить матрицу, типы материалов и аналитические элементы без затрат на оборудование в соответствии с производственными требованиями.
|
|
Программное обеспечение на китайско-английском языке
|
Программное обеспечение для работы с прибором полностью совместимо с системой Windows7/8/10.
|
|
Программное обеспечение легко использовать даже при отсутствии знаний и опыта работы со спектрометром. Только после простого обучения можно использовать знания.
|
2.Техническая конфигурация
1)Характеристики и технические параметры
|
Элемент
|
Индекс
|
|
Матрица анализа
|
Fe, Al, Cu, Zn, Ni, Pb, Mg и т. д.
|
|
Время анализа
|
В зависимости от типа образца обычно составляет 20 секунд.
|
|
Оптическая система
|
Пара-Рунге
|
|
Диапазон длин волн
|
160～580 нм
|
|
Рабочая мощность
|
(220±20)В переменного тока,(50±1)Гц,Однофазное питание с защитным заземлением.
|
|
Рабочая температура
|
(10～30)℃
|
|
Температура хранения
|
(0～45)℃
|
|
Рабочая влажность
|
20％～80％
|
|
Требование к чистоте газа аргона
|
99,999%
|
|
Давление газа аргона на входе
|
0,5 МПа
|
|
Расходомер газа аргона
|
Скорость потока возбуждения 3,5 л/мин.,Поддерживайте скорость потока 0,4 л/мин.,Скорость потока в режиме ожидания 0,1 л/мин.
|
|
Максимальная мощность возбуждения
|
400ВА
|
|
Средняя мощность в режиме ожидания
|
100 ВА
|
|
Тип источника света
|
Полностью цифровой источник света с импульсным синтезом (программируемый импульсный полностью цифровой источник света)
|
|
Частота разряда
|
Макс. 1000 Гц
|
|
Ток разряда
|
Макс 400А
|
|
Импульс зажигания
|
1～14кВ
|
|
Искровой импульс возбуждения
|
20～230В
|
|
Импульс возбуждения дуги
|
20～60В
|
|
Диаметр отверстия в искровом столе
|
13 мм
|
2)Оптическая система
л Оптическая система полного спектра со структурой lpa-Runge
л Диапазон длин волн: 160～580 нм
л Несколько высокопроизводительных КМОП-детекторов
л Устойчивость к изменению температуры окружающей среды
л Интегрированная конструкция оптической камеры, КМОП-детектор обеспечивает короткие волны для достижения наилучших характеристик.
л Постоянный контроль температуры оптической комнаты. Температура 36.℃.
3)Пример таблицы искр
л Особая конструкция камеры возбуждения делает очистку камеры возбуждения образца более удобной.
л Оптимизированный тракт аргона предназначен для обеспечения эффективного охлаждения станции обжига и эффективного попадания металлической пыли в фильтр во время процесса возбуждения, что делает возбуждение образца более стабильным и значительно снижает попадание металлической пыли в организм человека. Это для защиты здоровья и безопасности операторов.
л Меньшее пространство возбуждения, что снижает расход аргона.
л Образец приспособления, которое легко использовать.
л Электрод имеет функцию самопродувки, что продлевает срок его службы и упрощает его очистку.
л Размер возбужденной поры диаметром 13 мм более удобен для анализа проб.
л Генератор открытых проб можно использовать для анализа проб различных размеров и форм.
л Конструкция линзы делает ее разборку и протирку более удобной, а конструкция промывки аргоном может продлить цикл очистки линз.
4)Цифровой источник света
л Полностью цифровой источник света с импульсным синтезом (программируемый импульсный полностью цифровой источник света). Самая высокая частота до 1000 Гц.
л Высокоэнергетическая технология предварительного сжигания
л Оптимальная конструкция цепи управления и питания и совершенная функция защиты от возбуждения.
л Обеспечьте оптимальную форму искрового, дугового или комбинированного возбуждения для различных образцов анализа.
л Частота:(100～1000)Гц
л Ток разряда:макс 400 А
5)Система сбора данных
л Высокопроизводительный DSP-процессор со сверхвысокой скоростью сбора данных и функцией управления.
л Регистрация одиночной искры и регистрация спектральной задержки для достижения более оптимизированного измерения содержания элементов.
л Внешний компьютер (опция пользователя)
л Высокоскоростная передача данных Ethernet

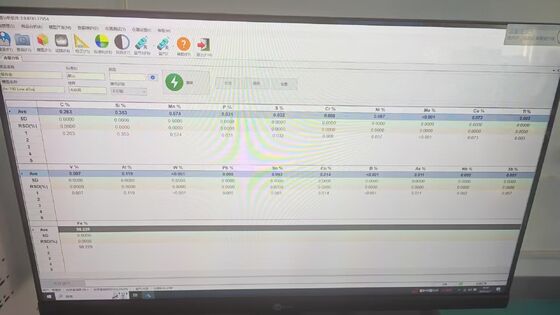

6)Программное обеспечение для анализа
л Программное обеспечение для графического анализа на базе операционной системы Windows, удобное и практичное.
л Полная автоматическая функция диагностики системы.
л Идеальная функция управления базой данных, простой запрос и обобщение данных.
л Интеллектуальный алгоритм коррекции для обеспечения стабильности и надежности инструмента.
л Полная информация о спектральных линиях и алгоритм устранения помех для обеспечения более точного анализа.
л Адаптация к последней версии операционной системы Windows.
7)Список основных основных компонентов и их происхождение
|
Нет.
|
Имя
|
Бренд
|
Источник
|
|
1
|
КМОП-матрица
|
ХАМАМАТСУ
|
Япония
|
|
2
|
Решетка
|
Цейсс
|
Германия
|
|
3
|
Оптические очки
|
Цейсс
|
Германия
|
|
4
|
Оптическое волокно
|
Аджилент
|
Китай
|
|
5
|
щель
|
ленокслазер
|
Китай
|
|
6
|
Фильтр
|
ТДК
|
Япония
|
|
7
|
Датчик давления
|
ССИ
|
Китай
|
|
8
|
Блок клапанов
|
Аиртак
|
Тайвань
|
|
9
|
Модульный цифровой источник света
|
Нуоджин
|
Нуоджин
|
|
10
|
Главный контроль и сбор данных
|
Нуоджин
|
Нуоджин
|
|
11
|
Вакуумная оптическая система
|
Нуоджин
|
Нуоджин
|
|
12
|
Модуль огневой станции
|
Нуоджин
|
Нуоджин
|
|
13
|
Системное программное обеспечение
|
Нуоджин
|
Нуоджин
|
|
14
|
Компьютер
|
Леново
|
Китай
|
|
15
|
Принтер
|
HP
|
Китай
|
|
16
|
Стандартные образцы
|
Национальный стандарт
|
Китай или иностранный бренд
|
3.Элементы анализа и диапазон
|
Программа
|
Сплав Fe с низким содержанием железа
|
Сталь Fe-Cr-Ni
|
Fe-Cr сталь
|
|
Элементы
|
Мин
|
Макс
|
Мин
|
Макс
|
Мин
|
Макс
|
|
С
|
0,0006
|
1.3
|
0,008
|
2,5
|
0,04
|
2.2
|
|
Си
|
0,01
|
3,9
|
0,09
|
4
|
0,1
|
1,4
|
|
Мин.
|
0,03
|
2.1
|
0,12
|
16
|
0,1
|
1,5
|
|
П
|
0,002
|
0,12
|
0,003
|
0,3
|
0,006
|
0,05
|
|
С
|
0,002
|
0,16
|
0,001
|
0,4
|
0,001
|
0,3
|
|
Кр
|
0,01
|
4,5
|
7.4
|
32
|
7,8
|
24
|
|
Ни
|
0,004
|
4.4
|
0,8
|
48
|
0,09
|
4.2
|
|
Мо
|
0,0004
|
1.3
|
0,08
|
4.2
|
0,02
|
1
|
|
Ал
|
0,003
|
1,5
|
0,005
|
1,7
|
0,1
|
1,7
|
|
Cu
|
0,0002
|
0,5
|
0,05
|
4,5
|
0,02
|
0,5
|
|
Ко
|
0,001
|
0,5
|
0,008
|
17
|
0,01
|
0,5
|
|
Ти
|
0,002
|
1.2
|
0,005
|
1.1
|
0,006
|
0,4
|
|
Нб
|
0,002
|
0,3
|
0,02
|
2
|
|
|
|
В
|
0,0003
|
0,9
|
0,02
|
9,5
|
0,03
|
1.1
|
|
Вт
|
0,03
|
2.1
|
0,002
|
4.1
|
0,05
|
0,7
|
|
Pb
|
0,0003
|
0,03
|
0,0001
|
0,02
|
|
|
|
Б
|
0,0006
|
0,02
|
0,0007
|
0,02
|
|
|
|
Сн
|
0,001
|
0,09
|
0,0003
|
0,05
|
|
|
|
Зн
|
0,002
|
0,04
|
0,006
|
0,008
|
|
|
|
Как
|
0,0007
|
0,1
|
0,0004
|
0,04
|
|
|
|
Би
|
0,0001
|
0,01
|
0,00004
|
0,003
|
|
|
|
Зр
|
0,004
|
0,35
|
|
|
|
|
|
Калифорния
|
0,0004
|
0,002
|
0,0003
|
0,001
|
|
|
|
Сб
|
0,0002
|
0,02
|
0,0005
|
0,022
|
|
|
|
Н
|
0,002
|
0,09
|
0,004
|
0,9
|
|
|
|
Фе
|
Матрица
|
Матрица
|
Матрица
|
|
Программа
|
Fe-Чугун
|
Fe-Cr-твердая отливка
|
Fe-Mn сталь
|
Fe-инструментальная сталь
|
|
Элементы
|
Мин
|
Макс
|
Мин
|
Макс
|
Мин
|
Макс
|
Мин
|
Макс
|
|
С
|
1,8
|
4,5
|
0,9
|
3.4
|
0,5
|
2.4
|
0,08
|
2.2
|
|
Си
|
0,2
|
4.7
|
0,2
|
2,5
|
0,3
|
1,7
|
0,04
|
1,5
|
|
Мин.
|
0,06
|
4.7
|
0,1
|
2.4
|
5.3
|
23
|
0,04
|
1,7
|
|
П
|
0,02
|
0,8
|
0,01
|
0,3
|
0,01
|
0,2
|
0,004
|
0,07
|
|
С
|
0,003
|
0,2
|
0,01
|
0,15
|
0,006
|
0,11
|
0,001
|
0,06
|
|
Кр
|
0,03
|
10,5
|
0,4
|
34
|
0,08
|
3,8
|
1,8
|
14
|
|
Ни
|
0,05
|
6,8
|
0,05
|
32
|
0,04
|
3,5
|
0,07
|
0,55
|
|
Мо
|
0,01
|
2.1
|
0,1
|
4
|
0,1
|
2
|
0,02
|
9.4
|
|
Ал
|
0,002
|
0,12
|
|
|
0,008
|
0,12
|
0,005
|
1,6
|
|
Cu
|
0,06
|
2.2
|
0,06
|
1,5
|
0,02
|
0,6
|
0,04
|
0,5
|
|
Ко
|
0,008
|
0,03
|
|
|
0,007
|
0,1
|
0,008
|
8
|
|
Ти
|
0,007
|
1
|
0,01
|
0,14
|
0,004
|
0,4
|
|
|
|
Нб
|
0,002
|
0,7
|
0,1
|
0,7
|
0,08
|
0,42
|
|
|
|
В
|
0,01
|
0,7
|
0,02
|
1.2
|
0,01
|
0,84
|
0,03
|
2,5
|
|
Вт
|
0,007
|
1
|
|
|
|
|
0,06
|
19
|
|
Pb
|
0,0002
|
0,04
|
|
|
|
|
0,0001
|
0,07
|
|
мг
|
0,001
|
0,14
|
|
|
|
|
|
|
|
Б
|
0,002
|
0,5
|
|
|
0,0009
|
0,02
|
|
|
|
Сн
|
0,003
|
0,3
|
|
|
0,008
|
0,07
|
0,007
|
0,05
|
|
Ла
|
0,002
|
0,12
|
|
|
|
|
|
|
|
Се
|
0,004
|
0,09
|
|
|
|
|
|
|
|
Н
|
|
|
|
|
0,01
|
0,09
|
0,008
|
0,05
|
|
Те
|
0,014
|
0,016
|
|
|
|
|
|
|
|
Фе
|
Матрица
|
Матрица
|
Матрица
|
Матрица
|
|
Программа
|
сплав Al-Si
|
Сплав Al-Zn
|
сплав Al-Cu
|
сплав Al-Mg
|
Чистый алюминиевый сплав
|
|
Элементы
|
Мин
|
Макс
|
Мин
|
Макс
|
Мин
|
Макс
|
Мин
|
Макс
|
Мин
|
Макс
|
|
Си
|
0,02
|
24
|
0,02
|
9.4
|
0,02
|
7
|
0,02
|
2.3
|
0,01
|
1.2
|
|
Фе
|
0,02
|
4
|
0,03
|
1
|
0,05
|
1,9
|
0,07
|
0,8
|
0,01
|
4
|
|
Cu
|
0,005
|
6
|
0,01
|
4.3
|
0,01
|
13
|
0,007
|
1
|
0,002
|
1
|
|
Мин.
|
0,005
|
1
|
0,02
|
1
|
0,05
|
1
|
0,03
|
2.4
|
0,001
|
1
|
|
мг
|
0,01
|
1,5
|
0,01
|
4
|
0,01
|
2,7
|
0,006
|
10.2
|
0,002
|
1
|
|
Кр
|
0,005
|
0,5
|
0,01
|
0,4
|
0,01
|
0,14
|
0,01
|
0,4
|
0,001
|
0,15
|
|
Ни
|
0,02
|
2,5
|
0,01
|
0,2
|
0,01
|
2.3
|
0,005
|
0,25
|
0,001
|
0,16
|
|
Зн
|
0,005
|
3,5
|
0,01
|
12
|
0,05
|
3,5
|
0,01
|
1
|
0,002
|
0,5
|
|
Ти
|
0,005
|
0,4
|
0,005
|
0,3
|
0,001
|
0,2
|
0,007
|
0,3
|
0,001
|
0,15
|
|
Быть
|
0,001
|
0,2
|
|
|
|
|
0,001
|
0,009
|
|
|
|
Би
|
0,02
|
0,6
|
0,002
|
0,6
|
0,02
|
0,6
|
0,02
|
0,6
|
0,02
|
0,6
|
|
Калифорния
|
0,002
|
0,03
|
|
|
|
|
|
|
|
|
|
компакт-диск
|
0,001
|
0,3
|
0,002
|
0,3
|
0,01
|
0,3
|
0,01
|
0,3
|
0,001
|
0,3
|
|
Се
|
|
|
|
|
|
|
0,05
|
0,3
|
0,05
|
0,3
|
|
Ко
|
0,003
|
0,4
|
0,01
|
0,05
|
0,03
|
0,4
|
0,03
|
0,4
|
0,009
|
0,4
|
|
Га
|
0,005
|
0,2
|
|
|
|
|
0,009
|
0,02
|
0,002
|
0,06
|
|
Ла
|
|
|
|
|
|
|
0,02
|
0,12
|
0,02
|
0,12
|
|
Pb
|
0,005
|
0,5
|
0,005
|
0,5
|
0,01
|
0,5
|
0,001
|
0,5
|
0,002
|
0,5
|
|
Сб
|
0,005
|
0,4
|
|
|
0,1
|
0,4
|
|
|
|
|
|
Сн
|
0,003
|
0,5
|
0,005
|
0,2
|
0,02
|
0,3
|
0,0007
|
0,2
|
0,01
|
0,2
|
|
старший
|
0,005
|
0,1
|
|
|
|
|
|
|
|
|
|
В
|
0,005
|
0,2
|
0,005
|
0,03
|
0,01
|
0,03
|
0,002
|
0,03
|
0,004
|
0,05
|
|
Зр
|
0,005
|
0,2
|
0,01
|
0,3
|
0,001
|
0,2
|
0,003
|
0,12
|
0,001
|
0,12
|
|
Пр
|
|
|
|
|
|
|
0,005
|
0,03
|
0,005
|
0,03
|
|
Нд
|
|
|
|
|
|
|
0,02
|
0,12
|
0,02
|
0,12
|
|
см
|
|
|
|
|
|
|
0,001
|
0,006
|
0,001
|
0,006
|
|
П
|
0,002
|
0,005
|
|
|
|
|
|
|
|
|
|
Ал
|
Матрица
|
Матрица
|
Матрица
|
Матрица
|
Матрица
|
|
Программа
|
Латунь
|
Медь-никель-цинк
|
Алюминиевая бронза
|
Оловянно-свинцовая бронза
|
|
Элементы
|
Мин
|
Макс
|
Мин
|
Макс
|
Мин
|
Макс
|
Мин
|
Макс
|
|
Зн
|
0,5
|
45
|
0,01
|
0,8
|
0,04
|
7
|
0,003
|
11.3
|
|
Зн
|
|
|
18
|
33,5
|
|
|
|
|
|
Pb
|
0,01
|
6
|
0,002
|
1.3
|
0,002
|
0,12
|
0,001
|
21
|
|
Сн
|
0,009
|
9,5
|
0,009
|
5,8
|
0,003
|
2,5
|
0,005
|
19
|
|
П
|
0,002
|
0,2
|
0,003
|
0,07
|
0,002
|
0,2
|
0,001
|
1
|
|
Мин.
|
0,001
|
5.3
|
0,0009
|
1,8
|
0,001
|
2.4
|
0,001
|
0,4
|
|
Фе
|
0,02
|
3
|
0,03
|
2,7
|
0,005
|
6
|
0,003
|
1
|
|
Ни
|
0,009
|
1,8
|
5,5
|
34
|
0,002
|
6
|
0,001
|
5
|
|
Си
|
0,001
|
4.6
|
0,0009
|
0,8
|
0,004
|
0,3
|
0,002
|
1,4
|
|
мг
|
0,001
|
0,01
|
0,003
|
0,7
|
|
|
|
|
|
Кр
|
0,001
|
0,2
|
0,0003
|
1,8
|
|
|
|
|
|
Те
|
|
|
|
|
|
|
|
|
|
Как
|
0,001
|
0,2
|
0,003
|
0,05
|
0,001
|
0,03
|
0,004
|
0,2
|
|
Сб
|
0,001
|
0,4
|
|
|
0,001
|
0,1
|
0,001
|
0,6
|
|
компакт-диск
|
0,001
|
0,02
|
|
|
0,001
|
0,01
|
|
|
|
Би
|
0,002
|
5,5
|
0,001
|
0,1
|
0,002
|
0,12
|
0,006
|
1
|
|
Аг
|
0,007
|
0,1
|
0,002
|
0,1
|
|
|
0,001
|
0,06
|
|
Быть
|
|
|
|
|
|
|
|
|
|
Ко
|
0,004
|
0,5
|
0,007
|
0,3
|
|
|
0,001
|
0,2
|
|
Ал
|
0,001
|
6.7
|
0,0009
|
2
|
3.0
|
12
|
0,01
|
0,6
|
|
С
|
0,001
|
0,15
|
0,0004
|
0,08
|
|
|
0,001
|
0,5
|
|
Б
|
0,002
|
0,005
|
0,003
|
0,009
|
|
|
|
|
|
Ти
|
|
|
0,003
|
0,15
|
|
|
|
|
|
Се
|
0,003
|
1,4
|
|
|
|
|
0,005
|
0,5
|
|
Cu
|
Матрица
|
Матрица
|
Матрица
|
Матрица
|
|
Программа
|
Красная Медь
|
Бе-Бронза
|
Си-Бронза
|
|
Элементы
|
Мин
|
Макс
|
Мин
|
Макс
|
Мин
|
Макс
|
|
Зн
|
0,001
|
0,3
|
0,005
|
0,23
|
0,2
|
6
|
|
Зн
|
|
|
|
|
|
|
|
Pb
|
0,001
|
1,5
|
0,005
|
0,3
|
0,01
|
0,8
|
|
Сн
|
0,001
|
0,3
|
0,005
|
0,18
|
0,05
|
0,7
|
|
П
|
0,001
|
0,02
|
|
|
0,005
|
0,08
|
|
Мин.
|
0,0001
|
0,1
|
0,005
|
0,08
|
0,2
|
1,8
|
|
Фе
|
0,001
|
0,2
|
0,02
|
0,28
|
0,1
|
1,7
|
|
Ни
|
0,001
|
0,5
|
0,005
|
0,35
|
0,05
|
1
|
|
Си
|
|
|
0,02
|
0,3
|
1,5
|
5
|
|
мг
|
0,001
|
0,01
|
|
|
0,002
|
0,01
|
|
Кр
|
0,001
|
0,03
|
0,002
|
0,006
|
|
|
|
Те
|
0,005
|
0,05
|
|
|
|
|
|
Как
|
0,005
|
0,3
|
|
|
0,005
|
0,08
|
|
Сб
|
0,005
|
0,35
|
|
|
0,005
|
0,07
|
|
компакт-диск
|
0,001
|
0,03
|
|
|
|
|
|
Би
|
0,001
|
0,07
|
|
|
0,002
|
0,02
|
|
Аг
|
0,006
|
0,05
|
|
|
|
|
|
Быть
|
|
|
0,32
|
3.2
|
|
|
|
Ко
|
0,001
|
0,05
|
0,15
|
2
|
|
|
|
Ал
|
0,002
|
0,02
|
0,02
|
0,2
|
0,02
|
0,35
|
|
С
|
0,001
|
0,05
|
|
|
0,005
|
0,02
|
|
Б
|
0,001
|
0,03
|
|
|
|
|
|
Се
|
0,001
|
0,06
|
|
|
|
|
|
Cu
|
Матрица
|
Матрица
|
Матрица
|
Примечание:
л Данный программный лист заполняется в соответствии с фактическими договорными требованиями заказчика.
л Если у клиентов есть стандартные требования к образцам, укажите номера образцов и совершайте покупку самостоятельно. Если сотрудники отдела продаж купят его, стандартные образцы будут отправлены из Уси отдельно.
л Если клиент использует специальное приложение и готов предоставить образец для построения кривой, клиент должен предоставить точное содержание элементов образца и обеспечить однородность образца, но эта кривая не можетдействовать как индекс приемки инструмента.
4.Лабораторная среда
1)Требования к окружающей среде
Прибор необходимо поместить в специальную лабораторию с площадью помещения более 10 квадратных метров и убедиться, что в лаборатории нет вредных, легковоспламеняющихся и едких газов.
Внимание: запрещается размещать этот прибор в лаборатории химического анализа.
Рабочая температура: 10 ℃～30 ℃, а колебания комнатной температуры в течение 3 часов составляют менее 2 градусов. в лаборатории требуется установка кондиционера.
Температура хранения: 0 ℃～45℃
Относительная влажность окружающей среды: 20% ~ 80%. Для влажных помещений необходим осушитель.
Несоблюдение вышеуказанных требований может повлиять на срок службы и точность измерений прибора.
2)Требуемая мощность
Электропитание: однофазное 220+20В, 1КВА.
Для обеспечения нормального использования спектрометра Innovate NJ-QP880 установите стабилизатор напряжения с однофазным напряжением 220 В переменного тока мощностью от 1 до 3 кВА.
Обеспечьте надежное использование прибора: подготовьте для прибора один заземляющий провод, сопротивление заземления должно быть менее 4 Ом.
3)Требование аргона
Чистота≥99,999%, содержание кислорода≤2ppm, содержание H2O≤5ppm (баллон с аргоном нельзя хранить на открытом воздухе, дождь строго запрещен.)
Если нет аргона высокой чистоты, рекомендуется использовать очиститель аргона.
Поток аргона: поток в режиме ожидания примерно 0,1 л/мин, поток в режиме поддержания примерно(0,4-0,5)л/мин, поток возбуждения около 3,5 л/мин.
контролируемое давление аргона: 0,5 МПа.
4)Соединительная трубка аргона
Необходимо использовать специальную соединительную трубку для аргона из нержавеющей стали.
5) Выхлопная бутылка
Выхлопные газы прибора выводятся через улучшающую трубку из ПВХ (внутренний диаметр 14 мм) в бутылку с фильтром. Нужно вовремя чистить и заменять.
6)Подготовка проб
Для образцов на основе железа образцы должны быть подготовлены с помощью специального шлифовального механизма, требуется двухдисковая шлифовальная машина и шлифовальная машина, предназначенная для шлифования поверхности образцов железа и стали. Образец белого чугуна должен быть однородным.
Пользователю необходимо подготовить режущий станок для обработки образцов, которые не подходят для спектроскопического анализа.
Образцы должны быть однородными, без пор и дефектов литья, поверхность должна быть гладкой, без окислов, масляных пятен и заусенцев.
7)Стандартное требование к образцу
Один стандартный образец предоставляется случайным образом для корректировки общей спектральной кривой прибора. Кроме того, пользователям необходимо подготовить дополнительные подходящие стандартные образцы для своих типов продуктов для калибровки кривых инструментального анализа.
8)Требования к компьютеру и принтеру
Подготовьте компьютер стандартной конфигурации с объемом памяти 1 ГБ или выше, двухъядерным процессором с частотой 1,8 ГГц или выше для установки программного обеспечения для спектрометрического анализа Innovate T5.
Подготовьте принтер для печати отчетов об анализе.
Ваше сообщение должно содержать от 20 до 3000 символов!
Russian
