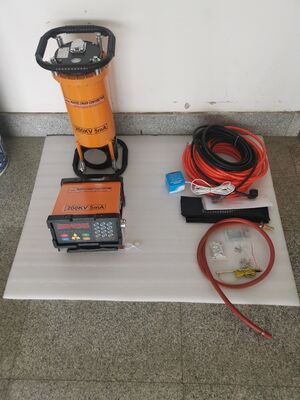

XXG-2005 Мини-портативный рентгеновский дефектоскоп с преобразованием частоты для неразрушающего контроля сварных швов
Функциональные характеристики:
Рентгеновский дефектоскоп серии HUATEC XXG производства нашей компании HUATEC Group Corporation,которые используют методы импульсов переменной и постоянной частоты. XXG/XXQКонтроллеры серии имеют новую структуру, отличную производительность и удобство.носить с собой и т.п. персонажей. Он основан на микрокомпьютерной системе управления и модульной структуре., что делает интегральную машину более стабильной и надежной. Для удобстваклиентов, машина также предлагает функцию старения, которая увеличивает срок ее службы. Наш генератор оснащен газовой изоляцией, принудительным воздушным охлаждением и заземленным анодом.имеет превосходные свойства небольшого объема и легкого веса. Продукция получила широкое распространение используется для неразрушающего контроля в космической отрасли, сварочном машиностроении,судостроительная промышленность, котельная трубная промышленность, нефтехимическое машиностроение, авиастроение, ремонтная промышленность, автомобильная промышленность, оборонная промышленность и т. д.
Основные технические параметры
|
ТИП
ЭЛЕМЕНТ
|
XXG2005
|
|
Максимальная толщина проникновения Сталь (А3)
|
30 мм
|
|
Фокусное расстояние
|
600 мм
|
|
Время контакта
|
5 минут
|
|
Тип пленки
|
Агфа Д7
|
Двойная свинцовая фольга Усилительный экран
|
0,03
|
|
Утилизация темной комнаты
|
20±2℃
|
|
Разработка
|
5 минут
|
|
Чернота
|
1,5
|
|
Вход
|
Напряжение (В)
|
220 В±10% 50–60 Гц
|
|
Мощность (кВА)
|
2.0
|
|
Выход
|
Напряжение трубки (КВП)
|
100-200кВ
|
|
Ток трубки (мА)
|
5
|
|
Стабильность
|
±1%
|
|
РЕНТГЕНОВСКИЙ
Трубка
|
Фокус мм2
|
1,5×1,5
|
|
Угол излучения
|
40±5°
|
|
Чувствительность
|
к≤1,8%
|
|
Режим работы
|
Прерывистый режим работы,Рвремя нагрева и время охлаждения составляет 1:1.
|
|
рентген
Контроллер
|
Измерение
|
270×270×140
|
|
Масса
|
7,5 кг
|
|
Структура схемы
|
Микрокомпьютерное управление, модульная структура, голосовая подсказка
|
|
РЕНТГЕНОВСКИЙ
Генератор
|
Охлаждение
|
Принудительное воздушное охлаждение
|
|
Изоляция
|
Газовая изоляция SF6
|
|
Рабочее давление
|
0,35 МПа-0,45 МПа
|
|
Измерение
|
230×230×540
|
|
Вес (кг)
|
15 кг
|
|
Рабочая температура
|
-10℃―+40℃
|
Функции:
◆Легкий генератор — 15 кг, контроллер — 7,5 кг.
◆Принятие микрокомпьютерного управления имодульная структура, с прочнойантиинтерференционная способность ивысокая автоматизацияинадежная работа.
◆Настройка параметров, рабочий процесс и индикация неисправностей будут отображаться на светодиодном экране.
◆Независимый ключ старения предназначен для старение машиныудобно.
◆Рвремя нагревания и время охлаждения составляет 1:1.
◆Контроллер может автоматически распознавать тип рентгеновского генератора.
◆Введены водо- и пыленепроницаемая цветная панель и цифровая звуковая клавиатура, позволяющие быстро и точно подбирать параметры экспозиции.
◆Обеспечьте безопасность при использовании прибора, он устанавливается под повышенным напряжением, под напряжением,
Устройство защиты от перегрузки по току, пониженного тока и перегрева.
◆Уникальныйпредохранительный замок естьразработанныйкоторые защищают оператора от вредного воздействия радиации.
◆Принятие более широкого диапазона значений KV и решение проблемы с коротким радиографическим диапазоном.
◆Функция задержки экспозиции ------tВремя задержки может быть установлено менее 10 минут, чтобы уберечь оператора от рабочего места.
◆Совместим с различными генераторами и надежно работает.
◆Количество выдержек может накапливаться.
(После того, как устройство было готово, но донажмите кнопку «ON», вы можете нажать кнопку «A» (клавиша задержки) три раза, чтобы проверить количество экспозиций, и pнажмите любую клавишу, чтобы вернуться назад.)
◆Втс выходом лучевой контрольной лампы иклемма для подключения проводаблокировка двери-автомата.
(Блокировка двери-машины — когда ведущая дверца открывается, прибор автоматически отключает подачу высокого напряжения для защиты оператора)
Стандартная доставка
|
Направленная керамическая рентгеновская трубка
|
1 шт.
|
|
|
Генератор
|
1 комплект
|
|
|
Высокое напряжение соединяет кабель
|
1 шт.
|
25 метров
|
|
Контроллер
|
1 комплект
|
|
|
Силовой кабель
|
1 шт.
|
10 метров
|
|
Заземляющий кабель
|
1 шт.
|
5 метров
|
|
Аксессуары
|
1 комплект
|
|
|
(В комплекте: сигнальная лампа, 1 шт; свинцовая буква, 1 коробка; кассеты с темной пленкой 5 шт; усиливающий экран 5 шт; проводной пенетраметр (IQI) 1 комплект; предохранитель 1 шт)
|
Дополнительные аксессуары:
Испытательная платформа, IQI/проволочный пенетраметр, свинцовая буква/цифры, свинцовая лента, кассета, свинцовый экран, персональный дозиметр, просмотрщик пленки, денситометр, проявитель пленки, освещение темной комнаты, калибровочный блок RT и т. д.
