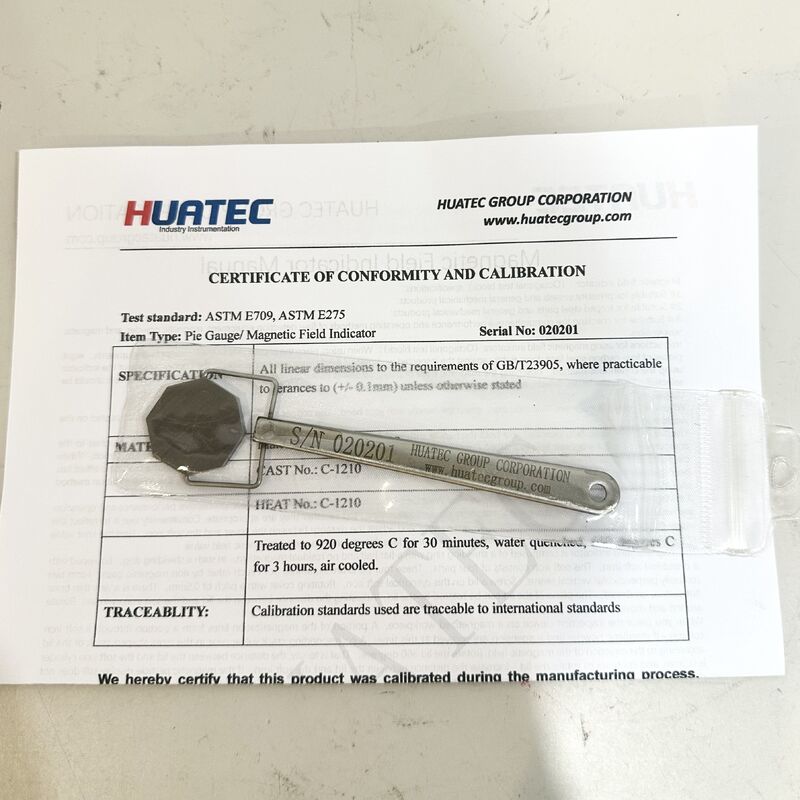

Пиковый индикатор ASTM Полевой индикатор Магнитный пиковый индикатор ASTME709 MPI Испытание

Резюме:

Индикатор магнитного поля основан на китайском стандарте "магнитная инспекция частиц стальных сосудов под давлением" и "магнитная инспекция частиц форсировок сосудов под давлением".Стандарт Американского общества по испытанию материалов ASTME709 метод проверки магнитного порошка и ASTMA275 метод проверки магнитного порошка стальных ковалок и JB3965-85, JB4730-94, стандартная конструкция изображения 11-9. Поэтому он подходит не только для сосудов под давлением, но и для общих механических продуктов.Это хороший инструмент для проверки магнитных частиц.Он может проверить всеобъемлющую производительность оборудования для обнаружения неисправностей, магнитной порошковой подвески и соответствие метода работы.Мы можем легко использовать его, чтобы отразить интенсивность и направление магнитного поля в магнитной области.

Использование

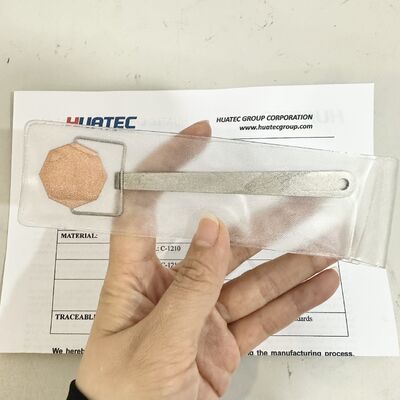

1При использовании индикатора магнитного поля типа 1 рукоятку держат рукой, медная поверхность обращена вверх, а восьмилинейная поверхность прикреплена к заготовке.Ручка схвачена рукой с индикатором магнитного поля 2 типа, так что любая сторона индикатора магнитного поля может быть прикреплена к заготовке.

2. 1 типа и 2 непрерывный метод индикатора магнитного поля, при распылении магнитного порошка или магнитной подвески, когда на поверхности магнитного индикатора появляются четкие магнитные линии маркировки,это показывает, что магнитный эффект был произведенКогда магнитный индикатор не образует магнитных отметок или не образует магнитных отметок в требуемом направлении, следует изменить регулировку метода намагничивания.

33 типа индикатора магнитного поля является имитацией западной Германии. Он не только может проверять оборудование для обнаружения дефектов,но также проверить всеобъемлющую производительность и правильный метод работы магнитной частицы подвескиОн может быть удобно использован для отражения интенсивности и направления магнитного поля в намагниченном регионе.и предельное значение глубины глубины захоронения близкого к поверхности дефекта можно наблюдать и наблюдать при определенном значении магнитного поля.

4Индикатор магнитного поля состоит из плоского, не имеющего остатка магнитного щитового кольца в таком щитовом кольце. Он оснащен цилиндрическим мягким железом, состоящим из 4 частей.Эти 4 части отделены друг от друга не намагниченные пробелы, образующие два вертикальных соединения, и крышку на цилиндрическом мягком железе.На обложке покрыта тонкая медная плоскостьПлощадь крышки может регулироваться, чтобы регулировать расстояние между крышкой и мягким железным цилиндром.

5Когда вы проверяете устройство на магнитной заготовке, есть часть магнитной линии силы, проходящей через колонну мягкого железа.Если магнитный порошок и магнитная суспензия рассеяныПоверните крышку на 360 градусов, то есть крышка находится на расстоянии 0,5 мм от мягкого железного цилиндра,Продолжайте вращать крышку и увеличивайте расстояние между крышкой и мягким железом.Чтобы определить направление магнитного поля, индикатор магнитного поля может медленно вращаться, пока отображение трещины не достигнет наиболее очевидной степени, и магнитное поле находится в вертикальном направлении в этом положении.
