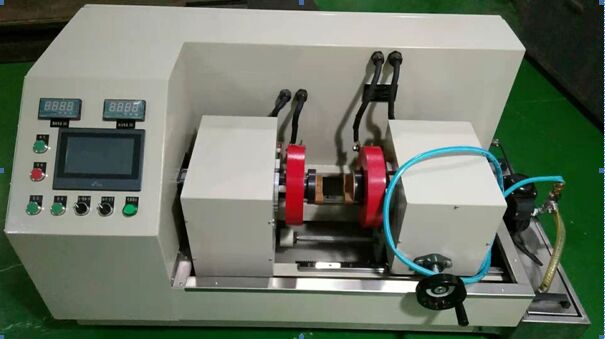

Высокоточный магнитный детектор дефектов частиц для целей обучения

Высокоточный магнитный детектор дефектов частиц для целей обучения

1. Описание компонента оборудования

1.1Электрический шкаф управления (1)

  Независимый электрический кабинет управления, все электрические исполнительные компоненты установлены в этом кабинете управления,и электрический шкаф управления оборудован устройством фильтрации воздуха и циркулирующего теплоотведения. Сварка высококачественной стали;

Сзади установлено 220В 50Гц распылительное насос с водонепроницаемой крышкой и выходной мощностью черной лампы;

В этом шкафу установлены выключатели, контакторы, компоненты управления, трансформаторы, выпрямители, триггеры, энергоносители и т. д.;

1.2Панель управления (2)

Передняя часть панели оснащена сенсорным экраном для настройки и отображения, цифровым амперметром переменного тока и кнопкой аварийного остановки.

Все переключатели и настройки функций разработаны в этой области.

1.3Коробка крепления электродов (3)

Фиксированная электродная коробка сварлена высококачественной стальной пластиной 10 мм, а две передние и задние двери отсоединяются.

1.4Электродная коробка (5)

Движущаяся коробка электродов может быть остановлена в любом положении, используется для регулирования расстояния зажима, и имеет функцию блокировки парковки;

1.5Магнитная подвесная система перемешивания и распыливания (6)

Оборудование спроектировано с отдельным магнитным подвесным резервуаром с V-образной конструкцией внизу и электрическим насосом для перемешивания, установленным в верхней части.Эта часть подключена к резервуару с шлангом, а ручная пушка распыливания установлена на передней стороне резервуара.

Система обладает сильным перемешиванием, V-образная структура гарантирует, что магнитный порошок не легко осаждается, а давление распыления регулируется;

Вместимость 20 л;

1.7Магнитизирующая и демагнитизирующая система питания:

Оборудование использует метод обменного магнитизации, который состоит из двух наборов независимых магнитных источников питания.Технология управляемого преобразователя модуля используется для управления током цепи, и изолированное напряжение передается на электроды и катушки. Размер непрерывно регулируется, и соответствующее указание прибора устанавливается.и сигнализация будет сигнализировать, когда предустановленный ток недостаточен или превышен, чтобы предотвратить ошибочное обнаружение и пропущенное обнаружение, и обеспечить, чтобы заготовка получала указанную интенсивность намагничивания.который может использоваться для обнаружения недостатков остаточного магнетизма.

с функцией демогнитизации методом смягчения переменного тока.

Материал текущего пути: все красные медные прутки или медные кабели.

1.8Электрическая система управления:

1) Электрическая система управления управляется ПЛК OMRON, включая управляемые модули и их защитные устройства, устройства регулирования тока, амперметры,кнопки управления и индикаторы, цилиндры, тройники, электродинамические клапаны, клапаны регулирования давления, воздушные переключатели, промежуточные реле, устройства управления, такие как контактторы переменного тока.

2) Система управления интерфейсом "человек-машина":

Компьютер (система интерфейса человека-машины) контролирует ток намагничивания, время намагничивания, намагничивание и т. д., что значительно улучшает точность обнаружения,и может автоматически завершить пошаговую операцию намагничивания, предварительный выбор магнитного тока и отслеживание.

Программируемый дисплей с сенсорным экраном связывается с программируемым контроллером PLC через адаптер, чтобы напрямую отображать ключевые параметры системы.и параметры могут быть скорректированы в пределах власти. Дизайн экрана: домашняя страница-наименование компании. Любое нажатие может войти в основной экран-"Главный меню", "Рабочая страница", "Запись тревоги", "Осторожности", "Текущая форма волны",Нажмите на клавишу функции, чтобы автоматически переключиться на соответствующий экран, и параметры процесса различных типичных заготовки могут быть сохранены.

Магнитизирующий ток может быть предустановлен, и автоматическая схема отслеживания формируется через программируемую систему отображения с сенсорным экраном,и ошибка между предварительно выбранным значением и фактическим значением пропускающего тока≤ ±Три процента.

Система имеет функцию самодиагностики неисправностей. сверхтока, подтока, аномальное давление воздуха, чрезмерное повышение температуры основной схемы, звуковой и световой сигнализации и автоматически прекратить работу.

3) Оборудование надежно заземлено, и изоляционное сопротивление всей машины≥2MΩ.

4) Оборудование имеет полную защиту безопасности и функции блокировки и сигнализации.

5) Электрическая схема, схема проводки и фактическая схема оборудования должны быть полностью согласованными.

6) Контакт ПЛК оборудован промежуточным реле для защиты контакта.

7) Проводка каждого электрического компонента должна быть обозначена номером провода, а проводка между каждым компонентом снабжена проволочной платой.

2.Основные технические параметры (Примечание: HWDC - сокращение от полуволнового постоянного тока)

*Магнитный ток переменного тока:

  Окружное 0-500A непрерывно регулируемое, с регулировкой фазы отключения питания

  Вертикальный 0-1000A (1000A*6T=6000AT) непрерывно регулируемый, с регулировкой фазы отключения питания

*Метод контроля: предварительный отбор и автоматическая компенсация

*Стоимость обновления компенсации: 0,02S/время

* Временная нагрузка:≥25%, подходит для непрерывной работы 7*24 часов

*Эффект демогнетизации: ультранизкочастотная коммутация постоянного тока аттенуация демогнетизация, реманентность≤0.2MT, регулируемая частота демогнетизации

* Способ намагничивания: окружное намагничивание и продольное намагничивание, окружное и продольное композитное намагничивание

*Еженедельный показатель погрешности продольного тока:≤ ±3%

*Удар: 0-200 мм

*Внутренний диаметр катушки: 100 мм

*Силовое питание: AC380V±10% 50HZ 40KVA (моментальный 5S), трехфазная пятипроводная система.

* Размер: длина 1400* ширина 600* высота 750

*Чувствительность: можно четко отобразить тип (QQI) чувствительности испытуемого изделия (30/100) с полным кругом и крестом.

*Стандарт авиационной промышленности Китайской Народной Республики HB/Z72-1998 "Инспекция магнитных частиц"

* Соответствует стандарту JB/T8290-2011 "Магнитный детектор дефектов частиц" Министерства машиностроения и стандарту отрасли HB/Z72-98.
