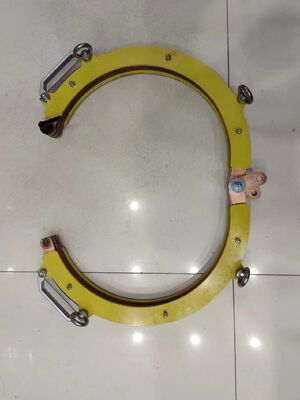

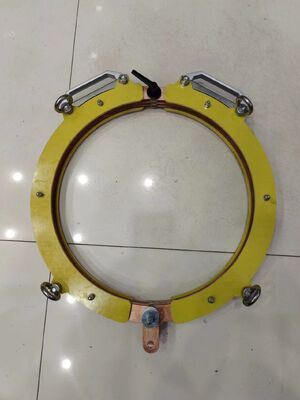

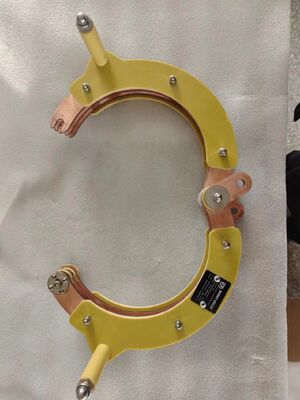

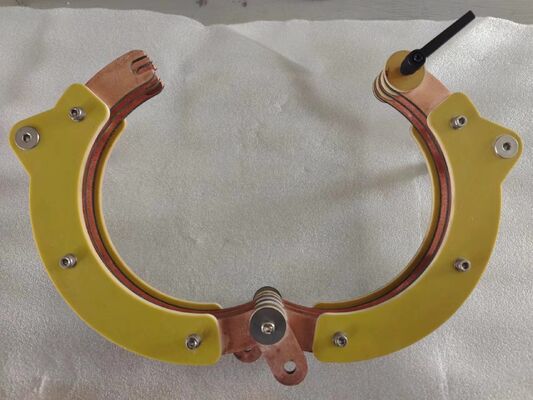

Открытый и закрытый магнитный детектор дефектов катушек типа 300 мм

Открытый и закрытый магнитный детектор дефектов катушек типа 300 мм

Магнитный детектор дефектов частиц с открытым и закрытым витками облегчает проникновение заготовки в катушку.

I главный параметр

II Введение функций

1,Магнитизация - запуск электромагнитного поля для намагничивания заготовки;

2,Демагнитизация - поле демагнитизации начинает демагнитизировать заготовку;

3,Превышение температурной сигнализации - катушка имеет встроенный 75°CПри превышении установленной температуры датчик температуры входит в состояние защиты;

III Установка и ввод в эксплуатацию

Установка:

1- оборудование должно быть установлено в сухой среде без металлической пыли, коррозионных газов и легковоспламеняющихся и взрывоопасных предметов;

2Температура окружающей среды не должна быть ниже - 10 °C.°Cи не выше + 40°C;

3- относительная влажность воздуха не должна превышать 85%;

4. Трубопроводное соединение между монтажным оборудованием и каждым вспомогательным устройством должно быть соединено в соответствии с указательным знаком и базой розетки;

5. источник питания (источник питания, источник воздуха и т.д., в зависимости от условий установки оборудования и эксплуатации), а оболочка оборудования надежно заземлена;

Ввод в эксплуатацию:

1После установки оборудования сначала проверьте, не ослаблены ли все соединительные провода и крепежные винты;

2. Использовать приборы для измерения того, соответствует ли напряжение в верхнем конце главного переключателя машины требованиям условий установки оборудования и эксплуатации;

3. Проверьте каждое действие функции, вручную нажмите или переключите каждый переключатель функции, и каждое действие функции оборудования должно быть выполнено соответственно;

4Проверка эффекта демагнетизации: проверка соответствия остаточного магнетизма после демагнетизации требованиям;

5После сдачи в эксплуатацию и проверки оборудование может быть введено в производство.

IV Регулярное обслуживание

После использования оборудования должны быть выполнены следующие операции:

1. Выключить выключатель питания и отключить питание оборудования;

2.  отключить главный выключатель внешнего источника питания;

3.  очистить пятно масла на поверхности катушки и держать все оборудование в чистоте;

4. В течение одного месяца проверяйте соединительную линию, кабель и крепеж на наличие ослабления и старения;

5. Ежедневно проверяют, соответствует ли концентрация магнитной суспензии стандарту;

6. Для очистки масляных пятен на поверхности оборудования должна применяться нейтральная стирка;

7. Если оболочка повреждена, ее использование запрещено;

6,Принцип обнаружения неисправностей

Принципы электромагнетизма

Магнитизирующий ток образует электромагнитное поле через поверхность ферромагнитной заготовки (AC и полуволновая DC имеют эффект кожи).Существование дефектов отрежет магнитную линию силыМагнитные частицы накапливаются, образуя магнитные следы.Наличие дефектов можно судить по наблюдению за магнитными отпечатками (магнитные отпечатки на самом деле увеличенные дефекты).

Метод продольной намагниченности

То есть, с помощью метода катушки, заготовка прокручивается в катушку или помещается между магнитным игом, состоящим из двух катушек.Продольное магнитное поле генерируется в катушке и проходит вдоль длинной оси заготовки для проверки окружности трещины.
