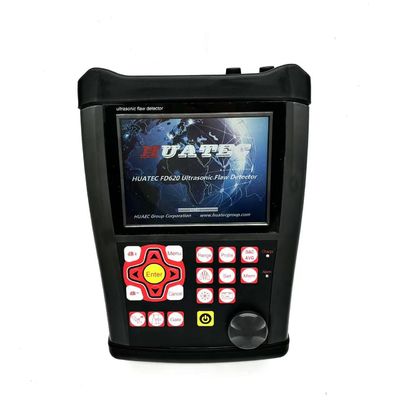

FD620 портативный ультразвуковой детектор дефектов IP65 с DAC AVG Color B-Scan & Mobile APP Report
★Калибрация зонда, изготовление кривой и другие операции проводятся диалоговом окном в течение всего процесса, нет необходимости читать руководство
★ Все инструменты включают в себя то, что вам нужно: DAC, AVG, цвет Bscan, AWS и т.д.
★Пулсовая частота повторения: 30-3000 Гц, точное регулирование, высокоскоростное сканирование, никогда не пропускает обнаружение
★ Высокое соотношение сигнала к шуму, ясное и стабильное эхо, антишумная конструкция, идеально подходит для тяжелых условий труда
★ 10-значный AD, высокоскоростное отбор проб приводит к лучшей диаграмме эхо со всеми деталями. чувствительный и может обнаружить даже крошечные недостатки
★ Кристально чистый цветный дисплей. Полезный пользовательский интерфейс значительно упрощает работу.
★ Высокоскоростная видеозапись в режиме реального времени с обнаружением ошибок.
★ Синий зуб подключение, мобильное приложение генерирует на месте отчет об обнаружении дефектов и реализует печать
★ IP65 стандарт. Сплав + Силика гель корпус, водонепроницаемый и пылестойкий, прочный и долговечный.
Каждая батарея имеет свой собственный контроллер зарядки, поэтому с двумя батареями она может работать круглосуточно.
Спецификации
| Диапазон |
0-25000 мм, при скорости стали
|
| Скорость материала |
100-2000 м/с
|
| Частота повторения импульса |
30-3000 Гц
|
| Динамический диапазон |
≥ 38 дБ
|
| Линейность |
горизонтально: +/- 0,2% FSW,
Вертикальный: 2,5% FSH, точность усилителя +/-1 дБ
|
| Сила решения |
> 40 дБ (5P14)
|
| Оставшиеся ощущения |
> 62 дБ
|
| Отказать (удалить) |
от 0 до 80% высоты полного экрана
|
| Большая память |
1000 графика, 500 независимых настройки, любой критерий может быть введен свободно, мы можем работать в сцене без тестового блока
|
| Режимы испытаний |
Импульсное эхо, двойной элемент и через передачу
|
| Типы зондов |
Однопрямая, одноугольная, двойная прямая, двойный угол, через, ползучая, поверхность
|
| Мониторы ворот |
Две независимые ворота, управляемые по всему диапазону просмотра
|
| Объекты |
Дюйм или миллиметр
|
| Потребности в электроэнергии |
Главные линии переменного тока 100-240 VAC, 50-60 Hz
|
| Показывать задержку |
-20 до 3400 μs
|
| Задержка зонда/нулевое смещение |
от 0 до 99,99 мкм
|
| Сила |
Внутренний аккумулятор с литий-ионной батареей мощностью 7,2 В при 8000 мАч
15 часов номинального времени работы в зависимости от яркости дисплея
Типичное время зарядки 4 часа
|
| H×W×D(мм) |
260×175×60 (мм)
|
| Операционная температура |
-10°C до 50°C
|
| Температура хранения |
-30°C до 50°C
|
| Энергия импульса |
200V, 300V, 400V, 500V подбираемые
|
| Исправление |
Положительная половинка волны, отрицательная половинка волны, полная волна, радиочастотная система
|
| Пропускная способность (пропускная способность усилителя) |
0от 2 до 20 МГц
|
| Мониторы ворот |
Две независимые ворота, управляемые по всему диапазону просмотра
|
| Чувствительность |
120 дБ максимум при выбираемом разрешении 0.1, 1.0, 2.0, 6,0 дБ
|
| Соединения преобразователей |
BNC или LEMO
|
Функции
Автоматическое отображение точного местоположения дефекта ((Глубина d,уровень p,расстояние s,амплитуда,sz dB,ф).
Определение размера дефекта: автоматическое определение размера дефекта с использованием AVG/AVG или DAC, скорость сообщения о принятии или отказе от дефекта.
Автоматическая калибровка преобразователя нулевой точки, углов, переднего края и скорости материала.
Удобно сделать и использовать DAC и AVG для оценки эхо, кривая может быть изменена и компенсирована.
Подключая Диск памяти, устройство может получить неограниченную память.
Автоматизированное создание видео о процессе тестирования и воспроизведении; используйте U Disk, длина видео неограничена.
Цветовой скан.
В этом блоке 13 международных стандартов.
Подключение голубого зуба к мобильному устройству для генерации и печати отчетов об обнаружении на месте.1.
Функция коррекции изогнутой поверхности.
Функция измерения высоты трещины.
Увеличивайте шлюз:Распространение диапазона шлюза по всей ширине экрана.
Функция автоматического увеличения.
Оболочка: одновременное отображение живого A-сканирования со скоростью обновления 60 Гц и оболочка отображения A-сканирования.
Выдержка пика: сравнивать замороженные формы волн пика с живыми A-сканированиями для легкой интерпретации результатов испытаний.
Сканирование замораживания: Дисплей замораживания содержит данные о форме волны и звуковом пути.
Сигнализация: сигнал и светодиод.
Часы реального времени.
Заполните эхо.
Захватываю.
Эхо цвета внутри Врата.

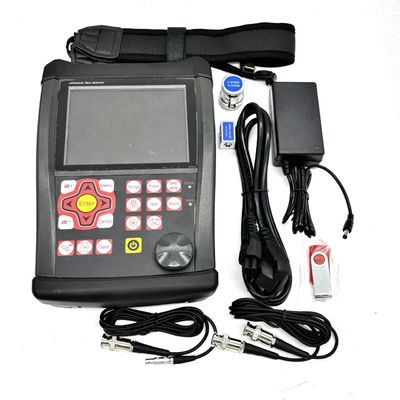

Стандартный пакет.
Переносной ультразвуковой детектор дефектов FD620 1
Передатчик прямого луча (4 МГц, Φ10) 1
Переключатель угла (4 МГц, 8 мм×9 мм, 60°) 1
Кабель подключения для преобразователя (BNC-LEMO 00 или LEMO 01-LEMO 00) 1
Пакет с перезаряжаемой литий-ионной батареей, 8 ампер 1 час
Электроснабжение/нагнетатель 1
Руководство по эксплуатации на английском языке 1
Программное обеспечение приложений 1
Ремень 1
