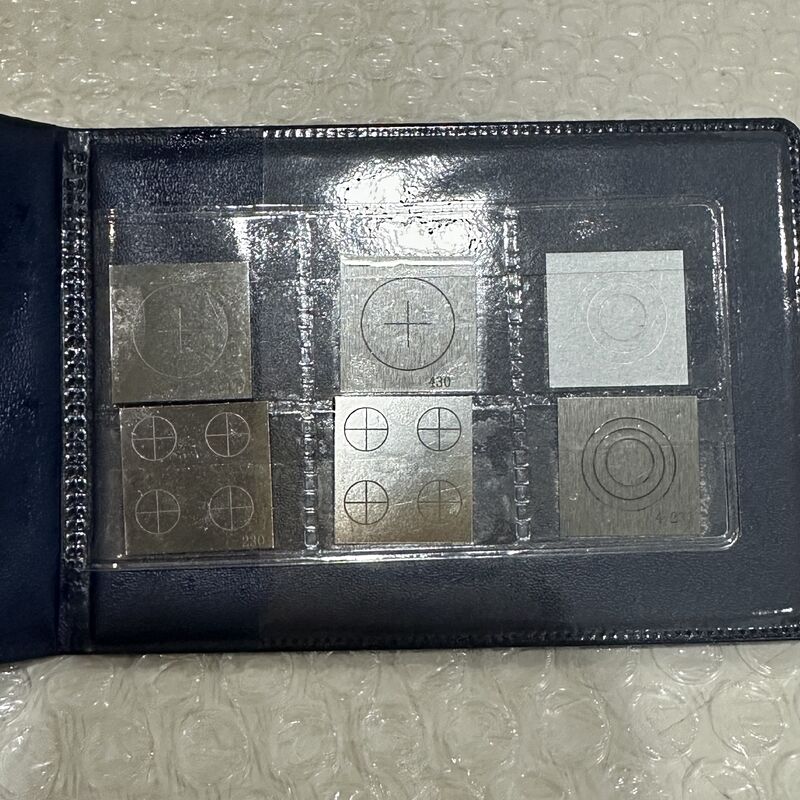

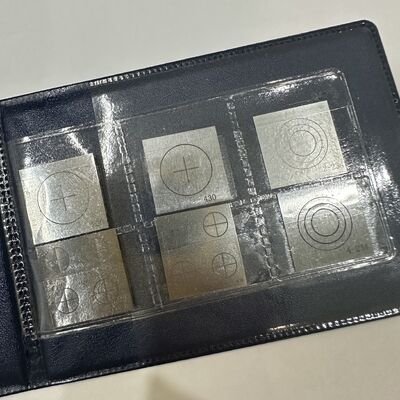

Индикаторы качества контроля глубины дефектов QQI для магнитопорошковой дефектоскопии

Предмет контроля

Условия, метод и требования к испытанию

Цвет

Металлическая поверхность ярко-серебристая, без ржавчины, царапин, коррозии и т.п.

Плоскостность

Поместить образец на чистую доску, полностью параллельно. Без морщин. Без заусенцев. Шероховатость поверхности RA составляет 0,8 мкм.

Размеры листа железа и прорези

Сторона образца, испытанного по мильшкале, составляет 0,75 дюйма x 0,75 дюйма.

Средняя толщина образца CX-230 составляет 0,002 дюйма.

Искусственный символ дефекта «o» и символ «+», испытанные под прецизионным микроскопом, находятся в центре образца.

Диаметр символа «o» составляет 0,507 дюйма, символа «+» — 0,25 дюйма.

Толщина образца CX-230 составляет 0,002 дюйма.

Глубина прорези составляет 0,0008 дюйма; ширина прорези составляет 0,007 дюйма.

Качество

Физико-химические испытания показали, что металл изготовлен из электромагнитной чистой железной пластины 1005 Steel Park.

Результат анализа сырья соответствует правилу GB6985,

Предмет контроля

Условия, метод и требования к испытанию

Цвет

Металлическая поверхность ярко-серебристая, без ржавчины, царапин, коррозии и т.п.

Плоскостность

Поместить образец на чистую доску, полностью параллельно. Без морщин. Без заусенцев. Шероховатость поверхности RA составляет 0,8 мкм.

Размеры листа железа и прорези

Сторона образца, испытанного по мильшкале, составляет 0,75 дюйма x 0,75 дюйма. Средняя толщина образца CX-430 составляет 0,004 дюйма. Искусственный символ дефекта «o» и символ «+», испытанные под прецизионным микроскопом, находятся в центре образца. Диаметр четырех символов «o» составляет 0,507 дюйма, символа «+» — 0,25 дюйма.

Толщина образца CX-430 составляет 0,004 дюйма. Глубина прорези составляет 0,0012 дюйма,

ширина прорези составляет 0,007 дюйма.

Качество

Физико-химические испытания показали, что металл изготовлен из электромагнитной чистой железной пластины 1005 Steel Park.

Результат анализа сырья соответствует правилу GB6985,

Предмет контроля

Условия, метод и требования к испытанию

Цвет

Металлическая поверхность ярко-серебристая, без ржавчины, царапин, коррозии и т.п.

Плоскостность

Поместить образец на чистую доску, полностью параллельно. Без морщин. Без заусенцев. Шероховатость поверхности RA составляет 0,8 мкм.

Размеры листа железа и прорези

Сторона образца, испытанного по мильшкале, составляет 0,75 дюйма x 0,75 дюйма. Средняя толщина образца 3C2-234 составляет 0,002 дюйма. Три искусственных символа дефекта «o», испытанные под прецизионным микроскопом, находятся в центре образца.

Диаметр большого «o» составляет 0,507 дюйма,

среднего «o» — 0,383 дюйма, маленького «o» — 0,258 дюйма,

Образец 3C2-234, большое «o», толщина: 0,002 дюйма,

глубина прорези: 0,0004 дюйма, ширина прорези: 0,007 дюйма,

среднее «o», толщина: 0,002 дюйма, глубина прорези:

0,0006 дюйма, ширина прорези: 0,007 дюйма, маленькое «o»,

толщина: 0,002 дюйма, глубина прорези: 0,0008 дюйма,

ширина прорези: 0,007 дюйма.

Качество

Физико-химические испытания показали, что металл изготовлен из электромагнитной чистой железной пластины 1005 Steel Park.

Результат анализа сырья соответствует правилу GB6985,
