Цифровой тесламетр HGS-10A с широким диапазоном и ЖК-дисплеем для измерения магнитного поля постоянного тока
Резюме
HGS-10A портативный цифровой тесламетр, который может использоваться для измерения напряженности магнитной индукции различных магнитных полей, таких как магнитное поле постоянного тока, магнитное поле переменного тока, радиационное магнитное поле, остаточное магнитное поле, магнитное поле Земли и т. д. Прибор портативный (150 мм × 70 мм × 30 мм), с широким диапазоном, удобным управлением, четким ЖК-дисплеем и самой передовой сенсорной клавиатурой в Китае, что значительно увеличивает срок его службы и комфорт. Питание осуществляется от шести сухих батарей № 5, которые могут работать непрерывно более 100 часов, а также может использоваться от сети переменного тока, компактный и портативный. Идеальное обеспечение качества, высококачественное послепродажное обслуживание - ваш идеальный выбор для работы.
Являясь одним из наиболее широко используемых измерительных приборов в области магнитных измерений, тесламетр является специальным прибором для измерения напряженности магнитной индукции магнитов.
Портативный цифровой тесламетр HGS-10A может использоваться для измерения напряженности магнитной индукции различных видов магнитных полей, таких как магнитное поле постоянного тока, громкоговоритель, магнитный сепаратор, рабочее магнитное поле постоянного магнита для удаления железа, рассеянное магнитное поле, остаточное магнитное поле после обработки деталей. Прибор портативный, с широким диапазоном, простым управлением и четким ЖК-дисплеем.
Область применения:
1. Распределение магнитного поля на поверхности постоянных магнитных материалов (то есть, то, что мы обычно называем магнитометром);
2. Магнитное поле зазора в структуре магнитной цепи;
3. Магнитное поле, генерируемое постоянным магнитом или постоянным током, действующим на оборудование, поглощающее ферромагнитные материалы;
Основные технические показатели
| Диапазон |
0~200 мТл миллитесла ~2000 мТл миллитесла |
| Базовая погрешность |
±2% ±3 знака (ниже 1000 мТл миллитесла)
±5% ±3 знака (1000 мТл или выше)
|
| Дискриминация |
0,1 мТл миллитесла, 1 мТл миллитесла
|
| Режим отображения |
3 1/2 ЖК-дисплей. Положительное и отрицательное отображение при измерении. Положительное значение соответствует северному полюсу (N), а отрицательное - южному полюсу (S). |
| Единица измерения |
мТл миллитесла |
| Измеряемое магнитное поле |
магнитное поле постоянного тока (статическое магнитное поле) |
| Температура окружающей среды |
5°C~40°C
|
| Относительная влажность |
20%~80% (без конденсации)
|
| Источник питания |
шесть батарей № 5, внешний стабилизированный источник питания
|
| Внешние размеры |
150 мм × 70 мм × 30 мм,
Вес: 450 г
|
Принцип работы:
Эта серия приборов основана на принципе эффекта Холла, реализованном в датчике, то есть датчике Холла. Существуют два типа датчиков: поперечный и осевой, которые пользователи могут выбирать или комбинировать в соответствии со своими потребностями. Схема использует усилитель с низким дрейфом, источник питания с высокой стабильностью и 31/2 ЖК-дисплей.
(I) Принцип эффекта Холла
При помещении металлической или полупроводниковой пластины в магнитное поле возникает электродвижущая сила (ЭДС) в направлении, перпендикулярном току и магнитному полю. Это физическое явление известно как эффект Холла. Принцип эффекта Холла заключается в том, что носители заряда в твердом материале, движущиеся в дополнительном магнитном поле (B), перпендикулярном твердому материалу, отклоняются из-за силы Лоренца (FB) и смещаются по траектории. На двух сторонах материала (3.4) накапливаются электрические заряды, создавая электрическое поле в направлении, перпендикулярном направлению тока и магнитному полю. В конечном итоге носители заряда уравновешиваются силой Лоренца и электрическим отталкиванием (FB = Fe), и на двух сторонах устанавливается стабильная разность потенциалов - напряжение Холла (VH). Основное уравнение:
Vh = KhIhB
Где:
Ih: рабочий ток
B: плотность потока
Kh: чувствительность элемента
Vh: напряжение Холла
(II) Метод использования датчика
Возьмем в качестве примера поперечный датчик
Направление силовых линий магнитного поля измеряемого магнитного поля перпендикулярно элементу Холла на передней части датчика (как показано на рисунке справа).
2. Диаграмма и описание магнитного поля, измеряемого ручным датчиком, показаны на рисунке справа. Используйте положение 2,3 мм на конце элемента Холла на переднем конце датчика (противоположная сторона шкалы, а медный зонд - противоположная сторона, отмеченная маленьким кружком), чтобы осторожно коснуться поверхности измеряемого магнита или положения измеряемого пространственного магнитного поля.
3. Неправильный метод удержания датчика, при котором верхняя часть датчика прижимается к поверхности измеряемого объекта (как показано на рисунке справа), может легко повредить датчик.

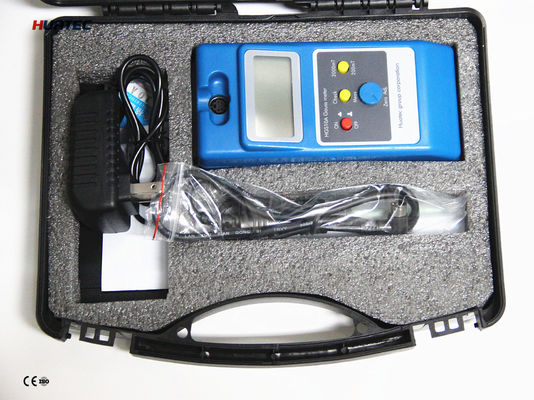

Упаковочный лист
1. Цифровой тесламетр HGS-10A
2. Внешний источник питания
3. Датчик Холла
4. Сухие батареи № 5, 6 шт.
5. Инструкция по эксплуатации
6. Сертификат соответствия продукции
