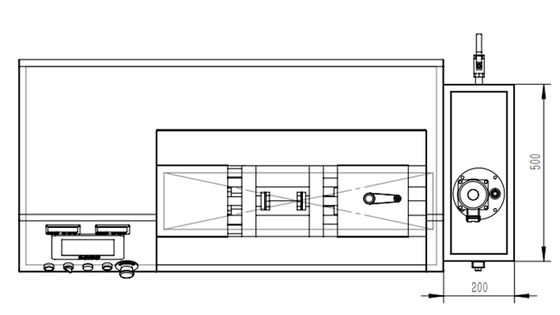

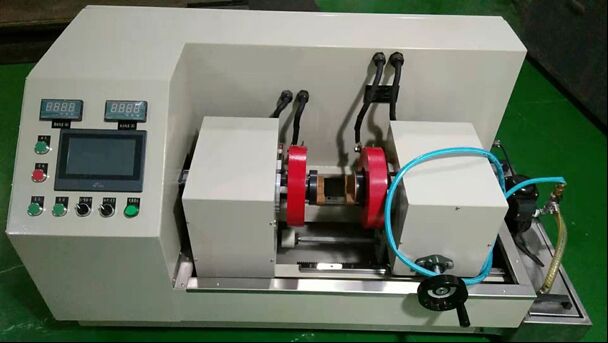

HMP-500NX обучающий детектор ошибок с магнитной подвеской

HMP-500NX обучающий детектор ошибок с магнитной подвеской

1. Описание компонента оборудования

1.1Электрический шкаф управления (1)

  Независимый электрический кабинет управления, все электрические исполнительные компоненты установлены в этом кабинете управления,и электрический шкаф управления оборудован устройством фильтрации воздуха и циркулирующего теплоотведения. Сварка высококачественной стали;

Сзади установлено 220В 50Гц распылительное насос с водонепроницаемой крышкой и выходной мощностью черной лампы;

В этом шкафу установлены выключатели, контакторы, компоненты управления, трансформаторы, выпрямители, триггеры, энергоносители и т. д.;

1.2Панель управления (2)

Передняя часть панели оснащена сенсорным экраном для настройки и отображения, цифровым амперметром переменного тока и кнопкой аварийного остановки.

Все переключатели и настройки функций разработаны в этой области.

1.3Коробка крепления электродов (3)

Фиксированная электродная коробка сварлена высококачественной стальной пластиной 10 мм, а две передние и задние двери отсоединяются.

1.4Электродная коробка (5)

Движущаяся коробка электродов может быть остановлена в любом положении, используется для регулирования расстояния зажима, и имеет функцию блокировки парковки;

1.5Магнитная подвесная система перемешивания и распыливания (6)

Оборудование спроектировано с отдельным магнитным подвесным резервуаром с V-образной конструкцией внизу и электрическим насосом для перемешивания, установленным в верхней части.Эта часть подключена к резервуару с шлангом, а ручная пушка распыливания установлена на передней стороне резервуара.

Система обладает сильным перемешиванием, V-образная структура гарантирует, что магнитный порошок не легко осаждается, а давление распыления регулируется;

Вместимость 20 л;

1.7Магнитизирующая и демагнитизирующая система питания:

Оборудование использует метод обменного магнитизации, который состоит из двух наборов независимых магнитных источников питания.Технология управляемого преобразователя модуля используется для управления током цепи, и изолированное напряжение передается на электроды и катушки. Размер непрерывно регулируется, и соответствующее указание прибора устанавливается.и сигнализация будет сигнализировать, когда предустановленный ток недостаточен или превышен, чтобы предотвратить ошибочное обнаружение и пропущенное обнаружение, и обеспечить, чтобы заготовка получала указанную интенсивность намагничивания.который может использоваться для обнаружения недостатков остаточного магнетизма.

с функцией демогнитизации методом смягчения переменного тока.

Материал текущего пути: все красные медные прутки или медные кабели.

1.8Электрическая система управления:

1) Электрическая система управления управляется ПЛК OMRON, включая управляемые модули и их защитные устройства, устройства регулирования тока, амперметры,кнопки управления и индикаторы, цилиндры, тройники, электродинамические клапаны, клапаны регулирования давления, воздушные переключатели, промежуточные реле, устройства управления, такие как контактторы переменного тока.

2) Система управления интерфейсом "человек-машина":

Компьютер (система интерфейса человека-машины) контролирует ток намагничивания, время намагничивания, намагничивание и т. д., что значительно улучшает точность обнаружения,и может автоматически завершить пошаговую операцию намагничивания, предварительный выбор магнитного тока и отслеживание.

Программируемый дисплей с сенсорным экраном связывается с программируемым контроллером PLC через адаптер, чтобы напрямую отображать ключевые параметры системы.и параметры могут быть скорректированы в пределах власти. Дизайн экрана: домашняя страница-наименование компании. Любое нажатие может войти в основной экран-"Главный меню", "Рабочая страница", "Запись тревоги", "Осторожности", "Текущая форма волны",Нажмите на клавишу функции, чтобы автоматически переключиться на соответствующий экран, и параметры процесса различных типичных заготовки могут быть сохранены.

Магнитизирующий ток может быть предустановлен, и автоматическая схема отслеживания формируется через программируемую систему отображения с сенсорным экраном,и ошибка между предварительно выбранным значением и фактическим значением пропускающего тока≤ ±Три процента.

Система имеет функцию самодиагностики неисправностей. сверхтока, подтока, аномальное давление воздуха, чрезмерное повышение температуры основной схемы, звуковой и световой сигнализации и автоматически прекратить работу.

3) Оборудование надежно заземлено, и изоляционное сопротивление всей машины≥2MΩ.

4) Оборудование имеет полную защиту безопасности и функции блокировки и сигнализации.

5) Электрическая схема, схема проводки и фактическая схема оборудования должны быть полностью согласованными.

6) Контакт ПЛК оборудован промежуточным реле для защиты контакта.

7) Проводка каждого электрического компонента должна быть обозначена номером провода, а проводка между каждым компонентом снабжена проволочной платой.

2. Аксессуары

3.Основные технические параметры (Примечание: HWDC - сокращение от полуволнового постоянного тока)

*Магнитный ток переменного тока:

  Окружное 0-500A непрерывно регулируемое, с регулировкой фазы отключения питания

  Вертикальный 0-1000A (1000A*6T=6000AT) непрерывно регулируемый, с регулировкой фазы отключения питания

*Метод контроля: предварительный отбор и автоматическая компенсация

*Стоимость обновления компенсации: 0,02S/время

* Временная нагрузка:≥25%, подходит для непрерывной работы 7*24 часов

*Эффект демогнетизации: ультранизкочастотная коммутация постоянного тока аттенуация демогнетизация, реманентность≤0.2MT, регулируемая частота демогнетизации

* Способ намагничивания: окружное намагничивание и продольное намагничивание, окружное и продольное композитное намагничивание

*Еженедельный показатель погрешности продольного тока:≤ ±3%

*Удар: 0-200 мм

*Внутренний диаметр катушки: 100 мм

*Силовое питание: AC380V±10% 50HZ 40KVA (моментальный 5S), трехфазная пятипроводная система.

* Размер: длина 1400* ширина 600* высота 750

*Чувствительность: можно четко отобразить тип (QQI) чувствительности испытуемого изделия (30/100) с полным кругом и крестом.

*Стандарт авиационной промышленности Китайской Народной Республики HB/Z72-1998 "Инспекция магнитных частиц"

* Соответствует стандарту JB/T8290-2011 "Магнитный детектор дефектов частиц" Министерства машиностроения и стандарту отрасли HB/Z72-98.
