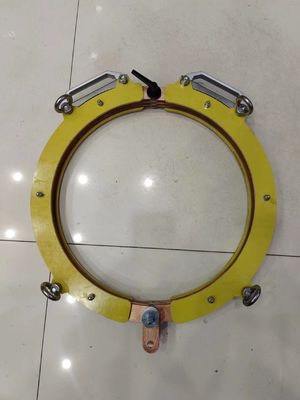

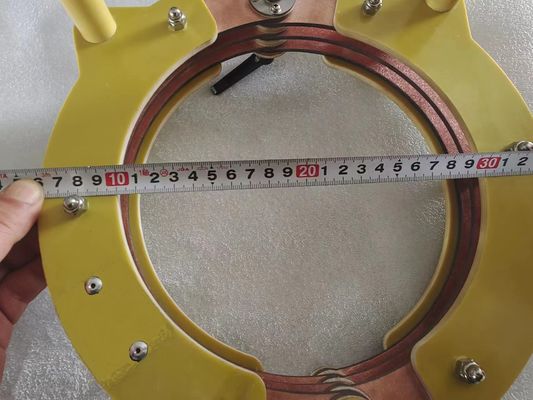

HCDX-C300S портативный открытый и закрытый детектор дефектов катушек 110G Максимальное магнитное поле для испытания заготовки

Портативный детектор дефектов с открыто-закрытой катушкой HCDX-C300S, максимальное магнитное поле 110 Гс для испытаний заготовок

Детектор магнитных частиц с открыто-закрытой катушкой облегчает ввод заготовки в катушку.

I Основные параметры

II Введение в функции

1. Намагничивание - включение электромагнитного поля для намагничивания заготовки;

2. Размагничивание - включение поля размагничивания для размагничивания заготовки;

3. Сигнализация перегрева - в катушке встроен датчик температуры 75 °C. При превышении установленной температуры устройство переходит в защитный режим;

III Установка и ввод в эксплуатацию

Установка:

1. Оборудование должно устанавливаться в сухом помещении без металлической пыли, коррозионных газов и легковоспламеняющихся и взрывоопасных веществ;

2. Температура окружающей среды не должна быть ниже -10 °C и выше +40 °C;

3. Относительная влажность воздуха не должна превышать 85%;

4. Трубные и кабельные соединения между установочным оборудованием и каждым вспомогательным устройством должны выполняться в соответствии с указательными знаками и основаниями разъемов;

5. Источник питания (источник питания, источник воздуха и т. д. в соответствии с условиями установки и эксплуатации оборудования), а корпус оборудования должен быть надежно заземлен;

Ввод в эксплуатацию:

1. После установки оборудования на место сначала проверьте, не ослаблены ли все соединительные провода и крепежные винты и не отвалились ли они;

2. С помощью приборов измерьте, соответствует ли напряжение на верхнем конце главного выключателя машины требованиям условий установки и эксплуатации оборудования;

3. Проверьте каждое функциональное действие, вручную нажмите или переключите каждый функциональный переключатель, и каждое функциональное действие оборудования должно выполняться соответственно;

4. Проверка эффекта размагничивания: проверьте, соответствует ли остаточный магнетизм после размагничивания требованиям;

5. После успешного ввода в эксплуатацию и проверки оборудование может быть запущено в производство.

IV Регулярное техническое обслуживание

После использования оборудования необходимо выполнить следующие операции:

1. Выключите выключатель питания и отключите питание оборудования;

2. Отключите главный выключатель внешнего источника питания;

3. Очистите масляные пятна с поверхности катушки и поддерживайте чистоту всего оборудования;

4. Проверяйте соединительные линии цепи, кабели и крепежные элементы на предмет ослабления и старения в течение одного месяца;

5. Ежедневно проверяйте соответствие концентрации магнитной суспензии стандарту;

6. Для очистки масляных пятен с поверхности оборудования необходимо использовать нейтральные моющие средства;

7. При повреждении корпуса запрещается дальнейшее использование;

6. Принцип обнаружения дефектов

Принципы электромагнетизма

Ток намагничивания создает электромагнитное поле через поверхность ферромагнитной заготовки (переменный ток и полуволновой постоянный ток имеют поверхностный эффект). Наличие дефектов прерывает силовые линии магнитного поля, образуя поле рассеяния и адсорбируя магнитные частицы. Магнитные частицы накапливаются, образуя магнитные метки. Наличие дефектов можно определить, наблюдая за магнитными метками (магнитные метки фактически являются увеличенными дефектами).

Метод продольного намагничивания

То есть, используя метод катушки, заготовка продевается через катушку или помещается между магнитным ярмом, состоящим из двух катушек. При подаче тока на катушку в катушке создается продольное магнитное поле, которое проходит вдоль длинной оси заготовки для проверки кольцевых трещин.
