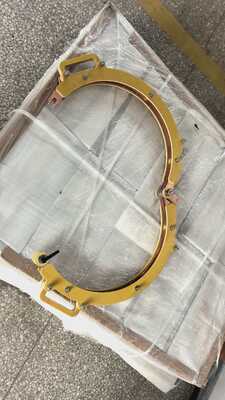

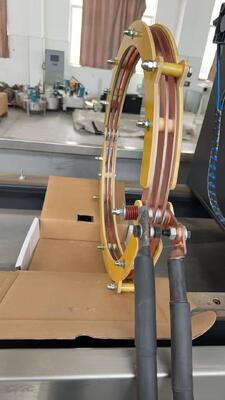

HCDX-C400S 2000A Магнитная катушка для проверки частиц с ручной блокировкой для НДТ вала/диска

HCDX-C400S 2000A Магнитная катушка для проверки частиц с ручной блокировкой для НДТ вала/диска

1. Предупреждения по безопасности

1.1 Электрическая безопасность: максимальный рабочий ток этой катушки составляет 2000 А. Перед эксплуатациейНеобходимо обеспечить соответствие энергосистемы стандартам электробезопасности и надежное заземление.; запрещено использовать его в влажной, легковоспламеняющейся или взрывоопасной среде для предотвращения риска взрыва.

1.2 Требуемая скорость ожидания нагрузки: скорость ожидания нагрузки катушки составляет 20%, что означает, что время включения каждые 10 минут не должно превышать 2 минут.Это строго запрещено использовать за пределами режима ожидания нагрузки, чтобы избежать перегрева и сжигания катушки.

1.3 Механическая работа: при работе механизма ручной блокировки сила должна применяться равномерно, чтобы избежать сильного тяги, которая может привести к деформации катушки или отказу механизма блокировки;при открытии или закрытии катушки, необходимо подтвердить, что заготовка полностью размещена в положении, чтобы предотвратить травму или повреждение заготовки.

1.4 Окружающая среда проверки: во время проверки магнитных частиц следует носить защитные перчатки и очки, чтобы избежать контакта магнитного порошка с кожей или попадания в глаза;Рабочая зона должна быть хорошо проветриваться и разбросанный магнитный порошок должен быть незамедлительно очищен..

1.5 Аварийная обработка: в случае перегрева, выброса дыма или аномальных звуков катушки, питание должно быть немедленно отключено.Недостатки должны быть изучены.Строго запрещено использовать его в неисправном состоянии.

2. Обзор продукции

2.1 Применение продукта

Эта ручная замкнутая круглая катушка для открытия и закрытия специально разработана для проверки магнитных частиц.складки и другие дефекты на поверхности и близкой к ней поверхности заготовкиОн подходит для неразрушающих испытаний круговых деталей, таких как валы и диски.

2.2 Технические параметры

2.3 Структурный состав

В основном он состоит из четырех частей: круглого корпуса катушки, ручного блокировочного устройства, терминалов соединения тока и изоляционной ручки.Тело катушки обернуто высокопрочным изоляционным материалом вокруг проводящих медных стержней для обеспечения стабильной проводимости тока и надежной изоляцииУстройство ручной блокировки обеспечивает открытие и блокировку катушки с помощью сцепной конструкции.Изоляционная ручка облегчает безопасную работу оператора с открытием и закрытием катушки.

3. Операционные шаги

3.1 Подготовка перед запуском

3.1.1 Проверить внешний вид катушки: подтвердить, что изоляционный слой катушки не поврежден, блокировочное устройство не деформировано и концы соединения не окислены.Если обнаружены какие-либо аномалии, они должны быть отремонтированы перед использованием.

3.1.2 Подключить питание: Connect the connection terminals of the coil to the output terminals of the magnetic particle flaw detector's power supply securely to ensure a firm connection and avoid poor contact that may cause current fluctuations.

3.1.3 Подготовить заготовку: очистить масляные пятна, ржавчину и примеси на поверхности проверяемой заготовки;обеспечение плоской и сухой поверхности заготовки, чтобы не повлиять на эффект адгезии магнитных частиц.

3.2 Открытие и блокировка катушек

3.2.1 Разблокировка: зацепите изоляционную ручку и поднимите блокирующий замок, чтобы поместить катушку в открытое положение. Угол открытия должен соответствовать требованиям для размещения заготовки.

3.2.2 Размещение заготовки: поместите заготовку, подлежащую осмотру, неуклонно в центр катушки, убедившись, что ось заготовки совпадает с центром катушки.Избегайте неравномерного распределения магнитного поля, которое может повлиять на точность обнаружения.

3.2.3 Закрытие: медленно закройте катушку и, подтвердив, что заготовка не перемещена, нажмите на блокировочный замок до тех пор, пока не услышите звук "клик".Убедитесь, что катушка полностью заперта, чтобы предотвратить ее ослабление во время проверки..

3.3 Операция инспекции

3.3.1 Настройка параметров: В зависимости от материала и размера заготовки устанавливается текущее значение (≤2000A) и время зарядки (строго следуя≤Требование 20% без нагрузки) на магнитной машине для проверки частиц.

3.3.2 Применение магнитного порошка: Turn on the magnetic powder spraying device and evenly spray the magnetic suspension liquid or dry powder magnetic particles onto the surface of the workpiece to ensure complete coverage of the magnetic powder.

3.3.3 Проверка заряда: запустить питание машины для проверки, зарядить катушку энергией, чтобы создать магнитное поле, сохранить время заряда энергией в пределах установленного значения;наблюдать накопление магнитного порошка на поверхности заготовки, и определить местоположение и размер дефекта.

3.3.4 Выключение и обезмагничивание: после завершения проверки сначала отключить питание катушки.Затем выполните обработку демогнетизации на заготовке, чтобы избежать остаточного магнетизма, влияющего на последующую обработку или использование.

3.4 Процедуры отключения

3.4.1 Выключить питание магнитной машины для проверки частиц и отключить соединение между катушкой и источником питания.

3.4.2 Разблокировать катушку, снять заготовку и очистить остаточный магнитный порошок на поверхности катушки.

3.4.3 Закройте и закройте катушку и поместите ее в сухую и проветриваемую зону хранения.
