Руководство по эксплуатации HCDX-C400S, циркулярная запираемая катушка для открытия/закрытия, 2000А, 16 дюймов для магнитопорошковой дефектоскопии

HCDX-C400S Ручная блокирующая круглая катушка для открытия/закрытия 2000А, 16 дюймов для магнитопорошковой дефектоскопии

1. Меры предосторожности

1.1 Электробезопасность: Максимальный рабочий ток этой катушки составляет 2000А. Перед эксплуатацией необходимо убедиться, что силовая цепь соответствует стандартам электробезопасности и надежно заземлена; запрещается использовать ее во влажной, легковоспламеняющейся или взрывоопасной среде во избежание риска взрыва.

1.2 Требуемый коэффициент режима ожидания: Коэффициент режима ожидания катушки составляет 20%, что означает, что время включения в течение каждых 10 минут не должно превышать 2 минут. Строго запрещается использовать катушку за пределами коэффициента режима ожидания, чтобы избежать перегрева и сгорания.

1.3 Механическая эксплуатация: При работе с механизмом ручной блокировки усилие должно прилагаться равномерно, чтобы избежать резких рывков, которые могут привести к деформации катушки или отказу блокирующего механизма; при открытии или закрытии катушки необходимо убедиться, что заготовка полностью установлена на место, чтобы предотвратить травмы или повреждение заготовки.

1.4 Условия проведения контроля: Во время магнитопорошковой дефектоскопии следует носить защитные перчатки и очки, чтобы избежать контакта магнитного порошка с кожей или попадания в глаза; рабочая зона должна быть хорошо вентилируемой, а рассыпанный магнитный порошок должен быть своевременно убран.

1.5 Действия в аварийных ситуациях: В случае перегрева, выделения дыма или посторонних звуков из катушки необходимо немедленно отключить питание. После охлаждения катушки следует выяснить причину неисправности. Строго запрещается продолжать использование в неисправном состоянии.

2. Обзор продукта

2.1 Применение продукта

Эта круглая катушка с ручной блокировкой для открытия/закрытия специально разработана для магнитопорошковой дефектоскопии. Она создает циркулярное магнитное поле для обнаружения трещин, складок и других дефектов на поверхности и вблизи поверхности заготовки. Она подходит для неразрушающего контроля круглых заготовок, таких как валы и диски.

2.2 Технические параметры

2.3 Структурный состав

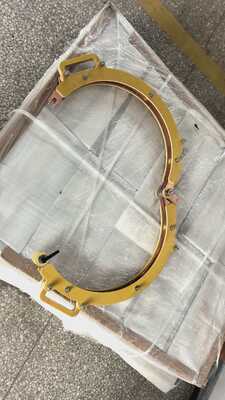

Он состоит в основном из четырех частей: корпус круглой катушки, устройство ручной блокировки, клеммы для подключения тока и изолированная рукоятка. Корпус катушки обернут высокопрочным изоляционным материалом вокруг проводящих медных стержней для обеспечения стабильной проводимости тока и надежной изоляции. Устройство ручной блокировки обеспечивает открытие и блокировку катушки с помощью защелкивающейся структуры. Клеммы для подключения тока изготовлены из меди, что снижает контактное сопротивление. Изолированная рукоятка облегчает безопасную работу оператора при открытии и закрытии катушки.

3. Этапы эксплуатации

3.1 Подготовка перед запуском

3.1.1 Осмотр внешнего вида катушки: Убедитесь, что изоляционный слой катушки не поврежден, блокирующее устройство не деформировано, а клеммы подключения не окислены. При обнаружении каких-либо отклонений они должны быть устранены перед использованием.

3.1.2 Подключение источника питания: Надежно подключите клеммы катушки к выходным клеммам источника питания магнитопорошкового дефектоскопа, чтобы обеспечить прочное соединение и избежать плохого контакта, который может вызвать колебания тока.

3.1.3 Подготовка заготовки: Очистите масляные пятна, ржавчину и примеси с поверхности контролируемой заготовки, убедившись, что поверхность заготовки ровная и сухая, чтобы избежать влияния эффекта адгезии магнитного порошка.

3.2 Открытие и блокировка катушки

3.2.1 Разблокировка: Возьмитесь за изолированную рукоятку и потяните вверх защелку блокировки, чтобы перевести катушку в открытое положение. Угол открытия должен соответствовать требованиям для установки заготовки.

3.2.2 Установка заготовки: Аккуратно поместите контролируемую заготовку в центр катушки, убедившись, что ось заготовки совпадает с центром катушки. Избегайте неравномерного распределения магнитного поля, которое может повлиять на точность обнаружения.

3.2.3 Блокировка: Медленно закройте катушку и, убедившись, что заготовка не сместилась, нажмите на защелку блокировки до щелчка. Убедитесь, что катушка полностью заблокирована, чтобы предотвратить ее ослабление в процессе контроля.

3.3 Операция контроля

3.3.1 Настройка параметров: В зависимости от материала и размера заготовки установите значение тока (≤ 2000А) и время подачи питания (строго соблюдая требование к коэффициенту режима ожидания ≤ 20%) на машине для магнитопорошковой дефектоскопии.

3.3.2 Нанесение магнитного порошка: Включите устройство распыления магнитного порошка и равномерно распылите суспензию магнитного порошка или сухой магнитный порошок на поверхность заготовки, чтобы обеспечить полное покрытие магнитным порошком.

3.3.3 Контроль с подачей питания: Включите источник питания инспекционной машины, подайте питание на катушку для создания магнитного поля, выдержите время подачи питания в пределах установленного значения, наблюдайте за скоплением магнитного порошка на поверхности заготовки и определите местоположение и размер дефекта.

3.3.4 Отключение питания и размагничивание: После завершения контроля сначала отключите питание катушки, затем проведите размагничивание заготовки, чтобы остаточный магнетизм не повлиял на последующую обработку или использование.

3.4 Процедуры выключения

3.4.1 Выключите источник питания магнитопорошкового дефектоскопа и отсоедините катушку от источника питания.

3.4.2 Разблокируйте катушку, снимите заготовку и очистите остатки магнитного порошка с поверхности катушки.

3.4.3 Закройте и заблокируйте катушку и поместите ее в сухое и вентилируемое место для хранения.
