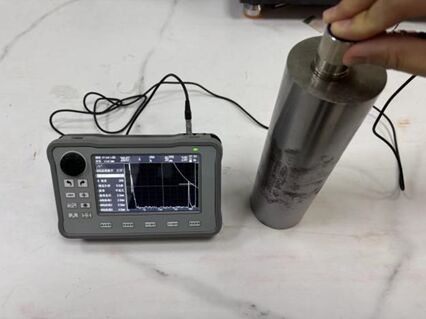

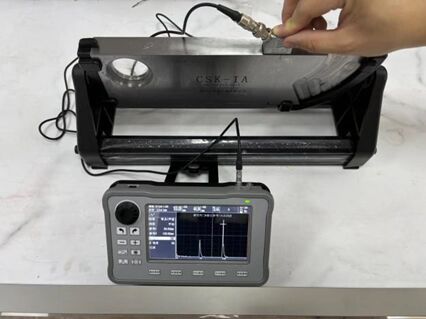

Ультрамалый ультразвуковой детектор дефектов металлов FD-500mini с функцией DAC/AVG для промышленной NDT

Пропускная способность

00,1 МГц～20 МГц

Прибыль

120 дБ, темп 0.1 дБ, 0.6 дБ, 1 дБ, 2 дБ, 6 дБ

Волновой фильтр

Широкополосная связь 1M, 1.25M, 2.5M, 5M, 10M, 15M, 1M-5M

Коэффициент отбора проб

Скорость отбора проб оборудования 100 МСПЗ, эквивалентная скорость отбора проб 400 МСПЗ

Режим обнаружения

Полная волна, положительная полуволна, отрицательная полуволна, радиочастота, оболочка

Диапазон обнаружения

10 м (продольная волна из углеродной стали), скорость 100 мм,10 мм,0.1 мм

Импульсный режим

Острый импульс, квадратная волна, двойная квадратная волна

Импульсное напряжение

25 В～300 В  25 В

Ширина импульса

0s～500 нс непрерывно регулируемый, 5 нс скорость

Снижение

Сильные (100Ω),слабые (1000Ω) регулируемый

Повторение пульса

частота

Автоматический или ручной, автоматический диапазон (200Hz-1KHz), ручный диапазон (0-10KHz)

Канал зондирования

200 групп, поддерживающих такие операции, как создание, предварительный просмотр, удаление, переименование, замена и восстановление

Сигнализация входа

Сигнализация врат А и В, потерянная волна/прибывающая волна

Режим шлюза

Независимые ворота А, В

Режим измерения

Пик, передний край, J Передний край

Количественный режим

Кривая DAC, кривая AVG(DGS)

Выявление ошибок

стандарты

AWS D1.1/D1.5, NB/T 47013, GB/T 29712, GB/T 11345

Сохранить содержание

Однокадровая, многокадровая запись (≤500 кадров), скриншоты, скриншоты B-сканирования

Вспомогательные функции

Автоматическое увеличение, максимальная память, замораживание формы волны, управление каналами, шлюз

сигнализация, расширение ворот, автоматические ворота, полный экран сенсорный, виртуальная клавиатура, цветная половина промежутка времени, быстрый снимок экрана

Экран отображения

Высокая четкость 5,0 дюйма 800×480 LCD, IPS_LCD

Интерфейс зонда

Двойной LEMO-00

Интерфейс вывода

Type-C1, MINI USB

В-сканирование

поддерживает до 700 групп синтеза A-сканирования, и самое высокое разрешениеφ2 мм

Хранение данных

8 ГБ SD-карта

Зарядка

PD быстрая зарядка, стандартный интерфейс типа C ((100～240 В, 50～60 Гц)

Размер

183 мм×113 мм×45 мм

Вес

700 г, включает батарею без резинового сапога

Язык

Английский язык

Единица

Метрический, имперский

Аккумулятор

7.4V 8000mAh литийная батарея, 12 часов работы батареи

Рабочая температура

- 10°C55°C

Резолюция

40 дБ (требования к метрологическим характеристикам):≥26 дБ)

Динамический диапазон

32 дБ (требования к метрологическим характеристикам):≥26 дБ)

Маржина чувствительности

50 дБ (требования к метрологическим характеристикам):≥42 дБ)

Вертикальная линейность

10,8% (требования к метрологическим характеристикам):≤6%)

Горизонтальные

линейность

00,5% (требования к метрологическим характеристикам):≤2%)
