Высокопроизводительный промышленный цифровой рентгеновский детектор HUATEC HDR-4343
Особенности:
Плоский детектор HUATEC HDR-4343 представляет собой статический плоский детектор с низким уровнем шума, изготовленный по технологии аморфного кремния (a-Si). Он обеспечивает высокое качество изображения, большой динамический диапазон и широкий спектр применения. Устройство имеет фиксированную конструкцию и многоступенчатую регулировку усиления, что делает его подходящим как для приложений с высокой чувствительностью, так и для сценариев с большим динамическим диапазоном. Благодаря этим характеристикам детектор HUATEC HDR-4343 может широко использоваться в медицине, промышленности, ветеринарии и других областях.
Сам по себе аморфный кремний обладает множеством преимуществ по сравнению с другими материалами, среди которых наиболее заметными являются:
Большой динамический диапазон дозы
Длительный срок службы при радиационном воздействии
Параметры:
| |
HUATEC HDR-4343 |
| Размер пикселя |
140 мкм |
| Матрица пикселей |
3072×3072 |
| Эффективная площадь |
434×434 мм |
| Разрядность |
16-бит |
| Ступени усиления |
Многоступенчатое усиление |
| Сцинтиллятор |
GOS/CSI опционально |
| Пыле- и влагозащита |
IPXO |
| Внешний интерфейс |
Проводной: Ethernet 1 Гбит/с |
| Высоковольтный кабель |
| Источник питания |
| Коррекция изображения |
Программная и аппаратная калибровка |
| Радиационная стойкость |
≥10000 Гр |
| Динамический диапазон |
≥85 дБ |
| Пространственное разрешение |
3,5 лп/мм |
| Время получения изображения |
≤1 с |
| Диапазон энергий |
40-350 кВ |
| Габаритные размеры |
470×470×30 мм |
| Вес |
9 кг |
Программное обеспечение HUATEC для обработки и улучшения цифровых изображений
Программное обеспечение HUATEC для улучшения и хранения изображений интегрирует наиболее практичные функции обработки и фильтрации, разработанные для систем рентгеновской визуализации в реальном времени, увеличивая чувствительность обработанных изображений в среднем на 0,6% - 0,8%. Благодаря высокоскоростному порту Ethernet можно одновременно получать как статические, так и динамические изображения и сохранять их в формате 8/16 бит, а также записывать непосредственно на DVD для постоянного хранения, что удобно для архивирования и анализа данных обнаружения, а также экономит затраты на обнаружение и место для хранения.
Подключение и управление плоским детектором
Подключение плоского детектора через Gigabit Ethernet, с индикацией состояния подключения и неисправностей
Коррекция смещения/усиления/битых пикселей
Коррекция смещения/усиления/битых пикселей, возможность наложения
В соответствии с пропорцией
Текущая частота кадров
Программная обработка
Отображение значений серого уровня пикселей
Отображение и обработка изображений в реальном времени
Быстрое отображение гистограммы ROI в реальном времени, для быстрого наблюдения за эффективным изображением интересующей области
Подавление шума в реальном времени: опционально 2/4/8 кадров
Обработка алгоритмами в реальном времени: негатив/цвет/бинарное преобразование
Увеличение резкости и улучшение изображения в реальном времени
Интегральное получение изображений: стек из 8/16/32/64/128/256 кадров
Непрерывная видеозапись: формат сжатия опционально
Автоматическая последовательная нумерация изображений/видео
Регулировка серого уровня 0-65536, 16 бит
Регулировка ГАММА/контрастности/яркости/порога
Маркировка информации об изображении, возможность заполнения множества полей
Обработка статичных изображений
Быстрое отображение гистограммы ROI, для быстрого наблюдения за эффективным изображением интересующей области
Чтение файлов BMP/PNG/JPG/TIFF (8 бит/16 бит)/RAW/HIS/DCM
Обработка алгоритмами: оттенки серого/негатив/псевдоцвет/бинарное преобразование/увеличение резкости/улучшение
Лупа, наблюдение с увеличением 1-5 раз
Отражение изображения
Регулировка гамма-коррекции/контрастности/яркости/порога
Калибровка и измерение размеров, с возможностью нанесения необходимой информации на изображение

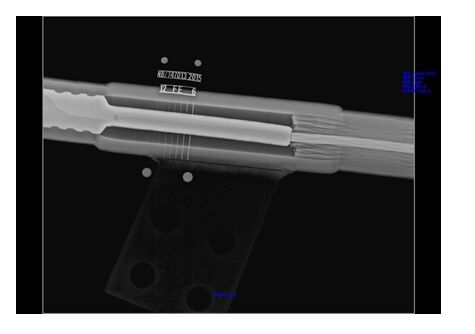

Автоматическая проверка двойного нитевого индикатора качества изображения
Соответствует стандартным требованиям NB/T 47013.11-2015 "Неразрушающий контроль оборудования под давлением. Рентгенографический цифровой метод". Автоматически проверяет двойной нитевой индикатор качества изображения и измеряет отношение сигнал/шум.
Портативный высокочастотный рентгеновский дефектоскоп
Основные характеристики:
35°C 300 кВ /3 мА, 250 кВ /3 мА при непрерывной экспозиции;
Широкий диапазон входного напряжения, для совместимости с различными генераторами;
Легкий вес, высокая проникающая способность, стабильная производительность;
Более подходит для использования в суровых условиях, влажной среде;
Интуитивно понятный интерфейс и простое управление.
Основные технические параметры
| Наименование параметра |
XXG-300GF |
XXG-250GF |
| Рентгеновский генератор |
Вес |
27 кг |
25 кг |
| Размер |
Φ295×752 (Φ×L) |
Φ295×704 (Φ×L) |
| Контроллер |
Вес |
11 кг |
11 кг |
| Размер |
410×228×300 (Д×Ш×В) |
410×228×300 (Д×Ш×В) |
| Размер фокусного пятна |
3,0×3,0 |
3,0×3,0 |
| Угол излучения |
40°×40° |
40°×40° |
| Максимальная проникающая способность (Fe) |
70 мм (A3) |
60 мм (A3) |
| Диапазон регулировки кВ |
120-300 кВ |
70-250 кВ |
| Диапазон регулировки мА |
0,5-3 мА (шаг 0,1 мА) |
0,5-3 мА (шаг 0,1 мА) |
| Максимальная мощность |
900 Вт |
900 Вт |
| Значение рассеянного излучения |
Макс. 5,0 мЗв/ч |
Макс. 5,0 мЗв/ч |
| Рабочая температура |
-20°C - +50°C |
-20°C - +50°C |
| Температура хранения |
-25°C - +70°C |
-25°C - +70°C |
| Напряжение питания |
85-264 В переменного тока |
85-264 В переменного тока |
| Частота питания |
45-65 Гц |
45-65 Гц |
