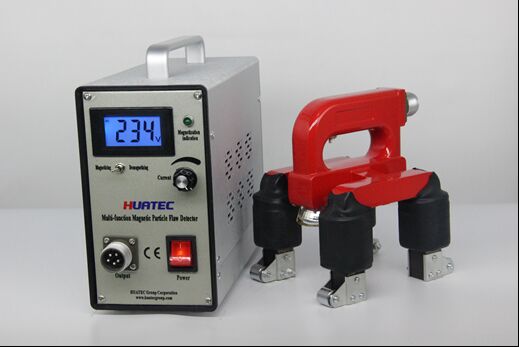

HCDX-ESC композитный магнитный детектор дефектов частиц с зондами A/D/E/O и функцией демогнетизации

Комплексный магнитопорошковый дефектоскоп HCDX-ESC с зондами A/D/E/O и функцией размагничивания

Введение:

Комплексный магнитопорошковый дефектоскоп HCDX-ESC использует бесконтактный переключатель на основе кремниевого управления, отличающийся низким уровнем шума, сильным магнитным полем, длительным сроком службы и простым управлением, подходит для использования в полевых условиях и в лаборатории. Прибор имеет комбинированную конфигурацию, и пользователи могут свободно выбирать зонды в соответствии со своими потребностями. Зонды типов A, D, E, O могут быть сконфигурированы в соответствии с требованиями пользователя.

В качестве контроллера данного магнитопорошкового дефектоскопа используется 8-битный микроконтроллер (с фазорегулируемой схемой), который позволяет осуществлять непрерывную регулировку тока намагничивания за счет точного сбора сигнала пересечения переменного тока с нулевым напряжением и сигнала регулировки тока. Кроме того, он оснащен функцией размагничивания; функция размагничивания может быть включена после выбора режима размагничивания и нажатия кнопки триггера. Кроме того, программа микроконтроллера может быть бесплатно обновлена в течение всего срока службы, а зонды типов A, D, E, O могут быть сконфигурированы в соответствии с требованиями пользователя.

Регулировка тока

Переменное размагничивание

Параметры всех дополнительных зондов:

Применение:

В основном используется для обнаружения поверхностных и приповерхностных трещин ферромагнитных заготовок.

Котлы, сосуды под давлением, стальные конструкции, поковки, отливки, сварные детали, механически обработанные детали и т. д.

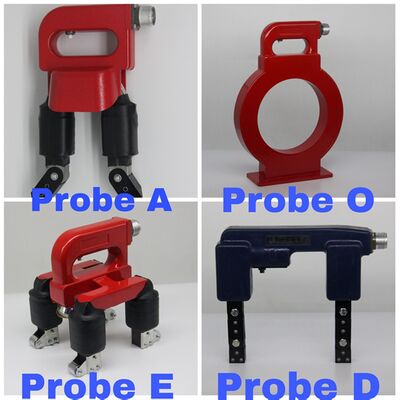

Введение стандартных зондов для модели HCDX-ESC:

Зонд типа E (зонд вращающегося магнитного поля): проводит всестороннее обнаружение дефектов для всех видов прямых сварных швов, кольцевых сварных швов, стыковых сварных швов, а также плоских и изогнутых поверхностей большой геометрической формы. Зонд оснащен роликом, что облегчает работу и увеличивает скорость. Зонд оснащен рабочими лампами для удобства наблюдения.

Технические параметры:

Источник питания: переменный ток 220 В ± 10% 50 Гц 5 А

Выход: переменный ток 38 В 10 А

Зонды типов A, D, E, O являются дополнительными и доступны

Скорость инспекции: ≥ 6 м/мин

Повышение температуры зонда: ≤ 60℃

Рабочий цикл: рекомендуется длительная непрерывная работа: время намагничивания ≤ 3 секунды, время паузы ≥ 5 секунд

Вес: около 6,5 кг (основной блок)

Стандартная комплектация:

Хост HCDX-ESC  1

Зонд типа E     1

Шнур питания    1

Шнур зонда    1

Стандартный образец 1

Руководство по эксплуатации  1

Сертификат        1

Дополнительные аксессуары:

Зонд типа A

Зонд O

Зонд D

Мертвый груз

Испытательный образец

УФ-лампа
