HD-170PCM Многофункциональное оборудование для обнаружения коррозии трубопроводов в нефтегазовой отрасли
Обзор1. Обзор программного обеспечения
Интегрированный детектор состояния антикоррозионного покрытия трубопроводов HUATEC может инспектировать заглубленные трубопроводы без земляных работ, количественно оценивать повреждения наружного антикоррозионного покрытия заглубленных трубопроводов, а также точно определять местоположение и измерять глубину залегания трубопроводов. Эта технология обнаружения может использоваться не только как средство инспекции и приемки вновь построенных трубопроводов, но и для регулярного мониторинга эксплуатируемых трубопроводов. Инспекция состояния защитного слоя заглубленных трубопроводов и проведение целевой замены и ремонта могут продлить срок службы трубопроводов и сэкономить значительные средства на техническое обслуживание и ремонт. Он широко применим для оценки качества наружных антикоррозионных покрытий антикоррозионных трубопроводов нефтяной, газовой, городской газовой и водопроводной промышленности и т. д.
Технические параметры1. Обзор программного обеспечения
|
Приемник1. Обзор программного обеспечения
|
*Режимы позиционирования: режим долины, режим пика, режим широкого пика, режим стрелки пика
Методы измерения глубины: измерение глубины по прямой шкале, измерение глубины по методу 80%, измерение глубины по методу 50%
*Рабочая частота: 128 Гц, 512 Гц, 1 кГц
*Точность позиционирования: ±2,5% от глубины (без помех от соседних трубопроводов)
*Точность тока: ±2,5% от фактического тока (без помех от соседних
трубопроводов)
*Точность глубины: ±2,5% от глубины (без помех от соседних трубопроводов)
*Диапазон измерения: 0-20 метров
*Картирование тока: может точно измерять величину различных сигнальных токов
и направление повреждения антикоррозионного покрытия
*Чувствительность: 10 мА при глубине залегания 1 метр
*Запись данных: местоположение трубопровода, глубина залегания, величина тока в трубе,
расстояние между точками измерения
*Загрузка данных: записанные данные могут быть загружены на компьютер
*Аккумулятор: литиевая батарея, способная работать непрерывно в течение 24 часов
*Материал корпуса: АБС-пластик
*Габаритные размеры: 38x28x18 см
*Вес: 2,5 кг
Передатчик:
|
|
*Выбор частоты: 128 Гц + 8 Гц + 4 Гц, 512 Гц + 8 Гц + 4 Гц, 1 кГц + 8 Гц + 4 Гц, 128 Гц, 512 Гц, 1 кГц
|
*Выходной ток: 100 мА, 300 мА, 600 мА, 1 А, 1,5 А, 2 А, 2,5 А, 3 А
*Выходное напряжение: Максимум 120 В
*Выходная мощность: Максимум 150 Вт
*Дальность передачи: Максимум 30 км
*Источник питания переменного тока: 220 В/50 Гц переменного тока
*Вход постоянного тока: 24 В, 20 Ач литиевая батарея
*Рабочая температура: -20
°C*Материал корпуса: АБС-пластик°C*Материал корпуса: АБС-пластик
*Габаритные размеры: 38x28x18 см
*Вес: 8,8 кг
Детектор (А-образная рама):
|
|
*Принимаемая частота: НЧ низкая частота
|
*Регулировка усиления: Автоматическое усиление, диапазон: 0-140 дБ
*Точность позиционирования: ≤5 см
*Локализация повреждений: Определяет положение и направление точки повреждения антикоррозионного покрытия с точностью до 2 сантиметров
*Источник питания: литий-ионный аккумулятор 7,4 В
*Время работы: ≥24 часа
*Вес: 2,5 кг
Особенности
|
:1. Обзор программного обеспечения
*Высокочувствительный приемник значительно увеличивает глубину и дальность обнаружения.
*Независимый детектор ACVG (А-образная рама), не требует подключения к приемнику, высокая надежность;
*А-образная рама имеет функции отображения напряжения батареи, измерения значения дБ размера точки повреждения антикоррозионного слоя и индикации направления точки повреждения антикоррозионного слоя.

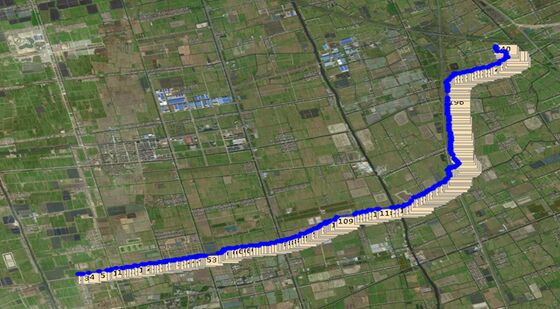

*Функция GPS-позиционирования, автоматическое картирование маршрутов трубопроводов;
*Левые и правые стрелки указывают положение трубопровода, позволяя быстро определить его местоположение.
*Программное обеспечение для анализа данных может экспортировать исходные данные записи и автоматически генерировать отчеты об обнаружении.
*Программное обеспечение для анализа данных может рассчитывать значение Y скорости затухания тока, значение P плотности точек повреждения антикоррозионного покрытия и значение Rg удельного сопротивления изоляции антикоррозионного покрытия.
*Результаты экспорта программного обеспечения для анализа данных соответствуют национальному стандарту (GB/T 19285-2014).
*Программное обеспечение для анализа данных имеет свидетельство о регистрации авторских прав на программное обеспечение.
Принцип работы

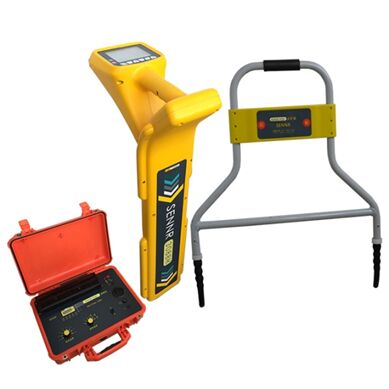

HD-170PCM состоит из трех частей: передатчика, приемника и детектора (А-образная рама). Передатчик представляет собой независимое устройство вывода сигнала обнаружения 0,1 А-3 А, а портативный приемник используется для отслеживания маршрутов трубопроводов, точного определения точек повреждения и измерения тока. Сила тока в трубопроводе уменьшается с увеличением расстояния. При неизменном диаметре трубы, материале трубы и почвенной среде, чем лучше изоляция антикоррозионного слоя от земли, тем меньше потери тока и меньше затухание. И наоборот, если антикоррозионное покрытие повреждено, например, из-за старения, отслаивания, и его изоляционные свойства ухудшаются, потери тока будут более серьезными, а затухание будет больше.
Когда на трубопровод подается сигнал сверхнизкой частоты (CP), близкий к сигналу постоянного тока, градиент напряжения, образованный поврежденной точкой антикоррозионного слоя трубопровода и почвой, соответственно создает распределение электрического поля земли над трубопроводом. Чем ближе к точке повреждения, тем больше градиент напряжения и тем больше плотность тока на земле над трубопроводом. Как правило, чем больше площадь обнажения, тем больше плотность тока рядом с ней и тем больше градиент напряжения земли. Измерительный прибор определяет положение трубопровода, удерживая детектор в положении трубопровода. Детектор градиента напряжения измеряет значение градиента потенциала (дБ) над трубопроводом и направление тока (CP) в почве для определения степени повреждения трубопровода и точного местоположения точки повреждения антикоррозионного слоя.
Программное обеспечение для оценки
:1. Обзор программного обеспечения
Для обработки и анализа данных, полученных в полевых условиях приборами для обнаружения наружного антикоррозионного слоя подземных трубопроводов (включая географическое положение целевого трубопровода, информацию о глубине залегания, информацию о токе в трубе, размер точки повреждения антикоррозионного слоя и т. д.), в соответствии с национальным стандартом (GB/T 19285-2014) и соответствующими отраслевыми стандартами, предоставляется отчет об оценке антикоррозионного покрытия испытанного участка трубы (графический отчет, текстовый отчет), а пользователям предлагаются результаты классификационной оценки затухания тока наружного антикоррозионного покрытия и значение плотности точек повреждения наружного антикоррозионного покрытия для определения последующих мер по обработке: мониторинг антикоррозионного слоя, локальный ремонт антикоррозионного слоя, капитальный ремонт антикоррозионного слоя и т. д., и может быть распечатан в виде отчетов, обеспечивая надежную основу для владельцев трубопроводов и облегчая архивирование.
2. Функции программного обеспечения
На основе данных измерений заглубленного трубопровода, полученных приемником в полевых условиях (таких как ток, глубина залегания, долгота и широта, расстояние, размер точки повреждения и т. д.), генерируются соответствующие кривые и отчеты. Программное обеспечение имеет следующие функции:
1. Может быть подключено к приемнику трубопроводного метра, и данные тока, глубина залегания трубопровода, долгота и широта, расстояние и другие данные, сохраненные в процессе измерения, могут быть импортированы в программное обеспечение (или соответствующие данные, собранные на месте, могут быть введены вручную). Между тем, в подключенном состоянии данные, сохраненные в приборе, могут быть очищены.
2. После импорта данных программное обеспечение может рассчитать значение Y скорости затухания тока, значение P плотности точек повреждения антикоррозионного слоя и значение Rg удельного сопротивления изоляции антикоррозионного слоя на основе импортированных данных.
3. Импортированные данные и данные после соответствующих расчетов могут быть отредактированы.
4. Данные могут быть просмотрены, а сохраненные данные могут быть отображены в виде статистических таблиц. Они также могут быть экспортированы в формате таблицы Excel или Word для удобства просмотра. Сформированный отчет должен быть сохранен в формате документа Word или PDF.
