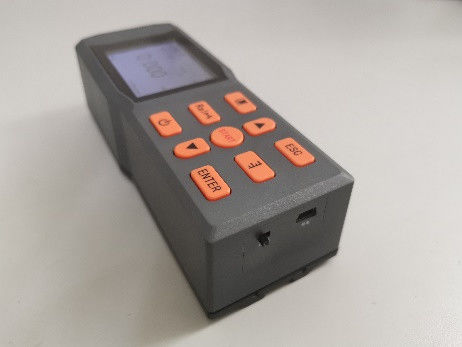

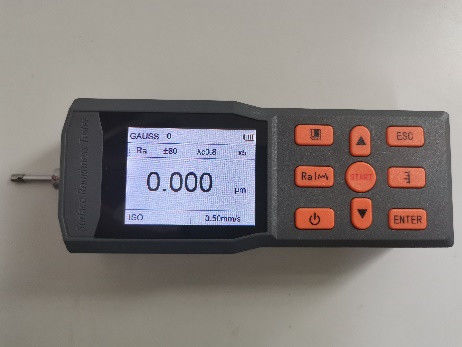

Портативный прибор для измерения шероховатости поверхности SRT-6450, диапазон 200 мкм, цветной экран, хранение 100 групп данных
1. Обзор продукта
Этот прибор для измерения шероховатости поверхности представляет собой портативное устройство, подходящее для производственных условий и мобильных измерений. Он может измерять шероховатость поверхности различных обработанных деталей, рассчитывать соответствующие параметры на основе выбранных условий измерения и отображать все параметры измерения и графики профиля на дисплее. Этот прибор может измерять основные параметры последних международных стандартов и полностью и строго соответствует международным стандартам. Параметры измерения соответствуют национальному стандарту GB/T3505 «Геометрические технические условия на изделия. Терминология, определения и параметры структуры поверхности методом профилометрии» и совместимы со стандартами США, Германии, Японии, Великобритании и других стран. Он применим к различным обработанным деталям, машиностроительной промышленности, инспекции, проверке товаров и другим отделам, особенно подходит для инспекции на месте крупных заготовок и производственных линий, а также для внешней проверки отделами инспекции, метрологии, проверки товаров и т. д., не вызывая повреждения заготовок.
Диапазон измеряемых заготовок: плоскость, наружная цилиндрическая поверхность, коническая поверхность, внутреннее отверстие, канавка, изогнутая поверхность и т. д. (Для специальных поверхностей требуются соответствующие датчики).
2. Технические параметры
| Наименование |
Содержание |
| Диапазон измерения |
Ось Z (вертикальная) |
200 мкм; |
| Ось X (горизонтальная) |
17,5 мм (0,71 дюйма); |
| Разрешение |
Ось Z (вертикальная) |
0,002 мкм ± 20 мкм; |
| 0,004 мкм ± 40 мкм; |
| 0,008 мкм ± 80 мкм; |
| Элемент |
Параметры |
Ra Rz Rq Rt;
Rp Rv R3z R3y Rz(JIS);
Rs Rsk Rku Rsm Rmr;
|
| Стандарт |
Международный стандарт ISO4287, американский стандарт ANSI B46.1
Немецкий стандарт DIN4768, японский стандарт JIS B601
|
| График |
Кривая распределения, шероховатость, фильтрованная форма волны |
| Фильтр |
RC, PC-RC, Gauss, D-P; |
| Длина выборки (lr) |
0,25, 0,8, 2,5; |
| Длина оценки (ln) |
Ln=lr×n, n=1~5; |
| Датчик |
Принцип измерения |
Индукционный датчик перепада смещения |
| Игла |
Натуральный алмаз, угол 90°, радиус острия 5 мкм; |
| Сила измерения |
< 4 мН; |
| Направляющая головка |
Твердый сплав, радиус направления скольжения 40 мм; |
| Скорость скольжения |
lr=0,25, Vt=0,135 мм/с; |
| lr=0,8, Vt=0,5 мм/с; |
| lr=2,5, Vt=1 мм/с; |
| Возврат, Vt=1 мм/с; |
| Точность индикации |
0,001 мкм; |
| Ошибка индикации |
±(5 нм+0,1A), где A - стандартное значение параметра Ra многолинейной эталонной пластины |
| Изменчивость индикации |
Не более 3%; |
| Остаточный профиль |
Не более 0,01 мкм; |
| Источник питания |
Встроенная литиевая батарея, зарядка от адаптера DC5V, 2000 мА; |
| Внешние размеры |
156 мм × 61 мм × 45 мм; |
| Вес |
Около 450 г |
| Рабочая среда |
Температура: от -20°C до 40°C, Влажность: < 90% относительной влажности |
| Среда хранения и транспортировки |
Температура: от -40°C до 60°C, Влажность: < 90% относительной влажности |
| Дополнительные аксессуары |
Датчик для изогнутых поверхностей, датчик для малых отверстий, датчик для глубоких канавок, удлинительный стержень, переходной стержень, измерительная платформа 200 мм, мраморная измерительная платформа 300 мм |
3. Функциональные особенности
*Интегрированная механическая и электрическая конструкция, компактный размер, малый вес и простота использования.
*Используется чип ARM+DSP для управления и обработки данных, отличающийся высокой скоростью и низким энергопотреблением.
*Многопараметрические Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku.
*Большой диапазон измерения 200 мкм.
*Цветной экран 320*240, цифровое/графическое отображение; яркий без углов обзора;
*Отображение информации богатое, интуитивно понятное и может показывать все параметры и графики.
*Совместимость с несколькими национальными стандартами, такими как GB, ISO, DIN, ANSI и JIS;
*Оснащен встроенной литий-ионной перезаряжаемой батареей и схемой управления зарядкой, отличающейся высокой емкостью и отсутствием эффекта памяти.
*Имеется значок, указывающий оставшийся заряд батареи, чтобы напомнить пользователям о своевременной зарядке.
*Может отображать инструкции по процессу зарядки, позволяя оператору в любое время знать уровень заряда.
*Непрерывное время работы более 8 часов;
*Сверхбольшая емкость хранения данных, способная хранить 100 наборов необработанных данных;
*Запись и хранение измеренных данных;
*Надежная схема защиты от остановки двигателя и программное обеспечение;
*Отображение информации об измерениях, информации меню, а также различных информационных сообщений и пояснительной информации, такой как включение/выключение питания.
*Эргономичный дизайн корпуса, прочный, компактный, портативный и очень надежный;
*Может быть подключен к компьютеру для передачи данных в реальном времени и исторических данных.
*Эталонные образцы для калибровки используют подложки из оптического стекла, которые отличаются высокой точностью, нелегко царапаются и имеют длительный срок службы.
*Дополнительные аксессуары включают датчики для изогнутых поверхностей, датчики для малых отверстий, датчики для глубоких канавок, измерительные платформы, защитные кожухи для датчиков, удлинительные стержни и т. д.
