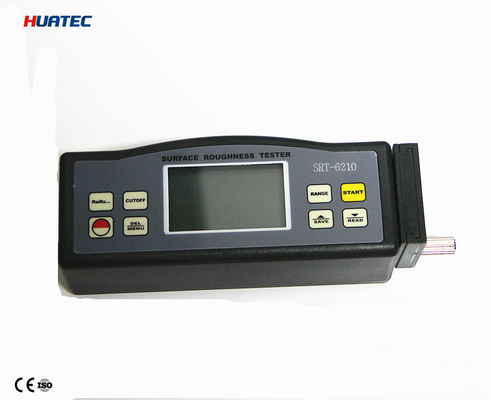

Цифровой прибор для измерения параметров шероховатости поверхности SRT-6210 с 4 фильтрами и памятью
Особенности:
Этот прибор совместим с четырьмя стандартами для измерения шероховатости поверхности различных механически обработанных деталей, рассчитывает соответствующие и четко отображает все параметры измерения. При измерении шероховатости поверхности датчик помещается на поверхность, а затем равномерно скользит по поверхности, приводимый в движение механизмом с помощью острого встроенного щупа. Эта шероховатость вызывает смещение щупа, что приводит к изменению индуктивности индуктивных катушек, генерируя аналоговый сигнал, пропорциональный шероховатости поверхности на выходе фазочувствительного выпрямителя.
Эксклюзивный DSP обрабатывает и вычисляет, а затем выводит результаты измерения на ЖК-дисплей.
* Измерение нескольких параметров: Ra, Rz, Rq, Rt
* Высокоточный индуктивный датчик
* Четыре метода фильтрации волн: RC, PC-RC, GAUSS и D-P
* Встроенная литий-ионная перезаряжаемая батарея и схема управления высокой емкости
* Малый размер, легкий вес и простота использования
* Возможность связи с ПК для статистики, печати и анализа с помощью дополнительного кабеля и программного обеспечения для интерфейса RS232C.
*Ручное или автоматическое отключение. Тестер можно выключить, нажав клавишу питания в любое время. С другой стороны, тестер автоматически выключится примерно через 5 минут после последней операции с клавишей.
*Тестер может запоминать 7 групп результатов измерений и условий измерения для последующего использования или загрузки на ПК.
*Метрическая / дюймовая конвертация
Технические характеристики:
| Дисплей |
4-разрядный ЖК-дисплей 10 мм с синей подсветкой
|
| Параметры |
Ra, Rz, Rq, Rt |
| Диапазон измерения |
Ra, Rq: 0,005-16,00 мкм / 0,020-629,9 дюймов
Rz, Rt: 0,020-160,0 мкм / 0,078-6299 дюймов
|
| Точность |
Не более 10% |
| Колебание отображаемого значения |
Не более 6% |
| Датчик |
Принцип измерения: индуктивный тип
Радиус иглы щупа: 5 мкм
Материал иглы щупа: алмаз
Динамическое измерение щупа: 4 мН (0,4 гс)
Угол щупа: 90°
Вертикальный радиус направляющей головки: 48 мм
|
| Максимальный ход привода |
17,5 мм/0,7 дюйма |
| Длина среза (l) |
0,25 мм/ 0,8 мм / 2,5 мм (опционально) |
| Условия эксплуатации |
1-5L |
| Скорость привода |
длина выборки = 0,25 мм Vt = 0,135 мм/с
длина выборки = 0,8 мм Vt = 0,5 мм/с
длина выборки = 2,5 мм Vt = 1 мм/с
возврат Vt = 1 мм/с
|
|
Цифровой фильтр профиля
|
Фильтрованный профиль: RC
Фильтрованный профиль: PC-RC
Фильтрованный профиль: Gauss
Нефильтрованный профиль: D-P |
| Разрешение |
0,001 мкм при показании < 10 мкм(1~5) срезов (опционально)0,1 мкм при показании ≥ 100 мкм
Длина оценки(1~5) срезов (опционально)Питание Литий-ионный аккумулятор
перезаряжаемый |
| Условия эксплуатации |
Температура. 0~50 °C, влажность <80% |
| Размер и вес |
140x57x48 мм (5,5x2,2x1,9 дюйма), около 420 г |

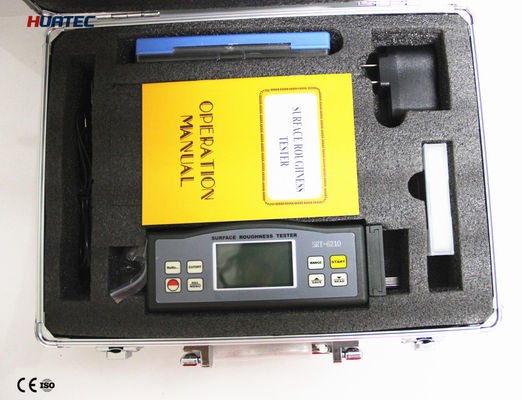

| Стандартная комплектация: |
Основной блок 1Переносной кейс 1Стандартный датчик 1Стандартная эталонная пластина 1
|
| Адаптер питания 1 |
Руководство по эксплуатации 1
|
Отвертка 1
Регулируемая ножка 1
Защита датчика 1
Дополнительные аксессуары:
Кабель и программное обеспечение для RS-232
Удлинительный стержень
Опора для измерения
Специальный датчик для канавок, отверстий и пазов
