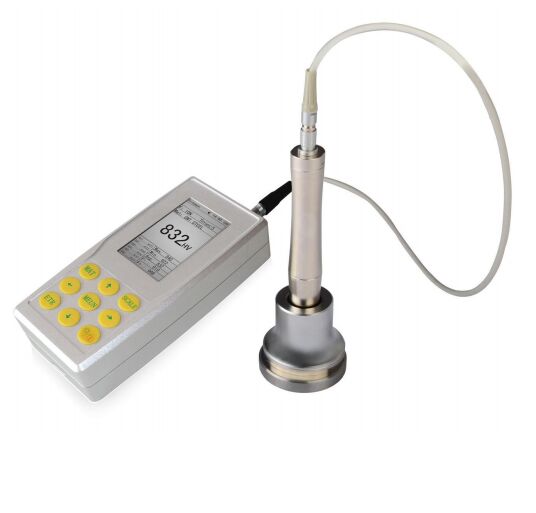

136° алмазный индентор Виккерса, ультразвуковой твердомер с моторизованным щупом
Особенности:
Недостатки общепринятых методов измерения твердости, таких как Бринелль, Роквелл, Виккерс, Либ и т. д., очевидны.
Роквелл и Бринелль с большой нагрузкой и большим отпечатком приводят к серьезным повреждениям поверхности образца.
Виккерс использует оптическое измерение, но только профессиональные техники могут работать плавно, невозможно измерить твердость тяжелых заготовок, установленного оборудования и постоянно собранных деталей.
Ультразвуковой твердомер Либ использует метод отскока и косвенный метод для измерения твердости, что легко приводит к большим отклонениям при преобразовании в шкалы Бринелля, Роквелла и Виккерса.
Ультразвуковой твердомер HUH-5E использует метод ультразвукового контактного импеданса для сравнительного измерения твердости испытуемых образцов, обладая преимуществами высокой точности, эффективности, портативности и простоты эксплуатации.
Ультразвуковой твердомер HUH-5E широко используется для измерения твердости мелких поковок, литых материалов, сварных швов, зон термического влияния, штамповочных штампов и пресс-форм для ионного азотирования, форм, прессов, тонкостенных деталей, подшипников, зубчатых венцов и т. д.
Особенности ручных щупов:
Представлена новейшая технология ультразвуковых датчиков
Получение точного значения твердости без вспомогательных устройств
Поддержка быстрого измерения на 360°
Отличный эргономичный дизайн, удобный для удержания
Подходящий размер и вес щупа удобны для управления
Быстрое и точное измерение края и фиксированного положения образца
Микроотпечаток, неразрушающий образец
Технические характеристики:
| Название продукта |
UCIУльтразвуковой твердомер |
| Модель |
HUH-5E |
| Нагрузка |
Моторизованный щуп 10 Н |
| Индентор |
136° алмазный индентор Виккерса |
| Диапазон измерения |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34.2-97.3; МПа: 255-2180 Н/мм²
|
| Точность измерения |
HV: ±3% HV; HRC: ±1.5 HRC; HB: ±3% HB; HLD: ±5 HLD; |
| Направление измерения |
Поддержка 360° |
| Хранение данных |
Сохранение 1000 групп данных измерений и 20 групп данных калибровки |
| Шкала твердости |
HV, HB, HRC, HLD |
| Отображение данных |
Нагрузка, количество испытаний, результат испытания, среднее,
Максимум, минимум, отклонение и шкала преобразования. |
| Индикация твердости |
ЖК-дисплей |
| Рабочая среда |
Температура: -10°C ~ 50°C; Влажность: 30% ~ 80% отн. влажности |
| Рабочее напряжение |
DC 6V |
| Размеры прибора |
160x80x31 мм |
| Вес нетто |
Примерно 500 г (без щупа) |
Стандартная комплектация:
| Стандартная комплектация |
количество |
Стандартная комплектация |
количество |
Стандартная комплектация |
количество |
Стандартная комплектация |
количество |
| Основной блок HUH-5E |
1 |
Кабель щупа |
1 |
Противоударный кейс |
1 |
Руководство пользователя на английском языке |
1 |
| Моторизованный щуп 10 Н |
1 |
Кабель связи |
1 |
Винт |
1 |
Гарантийный талон |
1 |
| Эталонный образец Роквелла |
1 |
USB-кабель |
1 |
Сертификат соответствия |
1 |
Упаковочный лист |
1 |
Технические характеристики ручного щупа:
| Тип щупа |
UCI-1K |
UCI-2K |
UCI-5K |
UCI-10K |
| Испытательная сила |
Удлиненная длина (ручной) |
20 Н |
Стандартная длина (ручной) |
98 Н |
| Диаметр |
22 мм |
22 мм |
22 мм |
22 мм |
| Длина |
154 мм |
154 мм |
154 мм |
154 мм |
| Диаметр колебательного стержня |
2.4 мм |
2.4 мм |
3 мм |
3 мм |
| Шероховатость измерительной поверхности |
Ra<3.2 мкм |
Ra<5 мкм |
Ra<10 мкм |
Ra<15 мкм |
| Минимальный вес испытуемого материала |
0.3 кг |
0.3 кг |
0.3 кг |
0.3 кг |
| Минимальная толщина |
2 мм |
2 мм |
2 мм |
2 мм |
Технические характеристики моторизованного щупа:
| Тип щупа |
UCI-300 |
UCI-500 |
UCI-800 |
UCI-1000 |
| Испытательная сила |
3 Н |
5 Н |
8 Н |
Удлиненная длина (ручной) |
| Диаметр |
46 мм |
46 мм |
46 мм |
46 мм |
| Длина |
197.5 мм |
197.5 мм |
197.5 мм |
197.5 мм |
| Диаметр колебательного стержня |
3.7 мм |
3.7 мм |
3.7 мм |
3.7 мм |
| Минимальный вес испытуемого материала |
0.3 кг |
0.3 кг |
0.3 кг |
0.3 кг |
| Минимальная толщина |
2 мм |
2 мм |
2 мм |
2 мм |
Технические характеристики блока:
| Диапазон твердости |
Однородность |
Шероховатость |
Размеры |
| (28~35) HRC |
±1.5 HRC |
Ra=0.02 мкм |
Ø90x16 мм |
| (38~43) HRC |
±1.5 HRC |
Ra=0.02 мкм |
Ø90x16 мм |
| (48~53) HRC |
±1.5 HRC |
Ra=0.02 мкм |
Ø90x16 мм |
| (58~63) HRC |
±1.5 HRC |
Ra=0.02 мкм |
Ø90x16 мм |
| (300~500) HV1 |
±3% HV |
Ra=0.02 мкм |
Ø90x16 мм |
| (300~500) HV5 |
±3% HV |
Ra=0.02 мкм |
Ø90x16 мм |
Технические характеристики опорных колец:
| Название опорного кольца |
Плоское опорное кольцо |
Опорное кольцо для малого цилиндра |
Опорное кольцо для большого цилиндра |
| Применение |
Плоский испытуемый образец |
Испытуемый образец диаметром 8-22 мм |
Испытуемый образец диаметром 16-80 мм |
Руководство по выбору и использованию приборов UCI:
| Нагрузка |
Модель |
Особенности |
Типичные области применения |
| 98 Н |
Короткий щуп (ручной) |
Относительно большой отпечаток; требует минимальной подготовки поверхности
Мелкие поковки, литой материал, контроль сварных швов, ЗТВ
|
50 Н |
| Стандартная длина (ручной) |
Короткий щуп (ручной)
Нагрузка легко прикладывается и обеспечивает контроль при испытании на острых радиусах
30 мм удлиненная длина
|
30 мм удлиненная длина
Штамповочные штампы и пресс-формы для ионного азотирования, формы, прессы, тонкостенные детали
Подшипники, зубчатые венцы
|
Измерение в канавках, на зубчатых венцах и впадинах зубьев
Лопатки турбин, внутренняя стенка труб диаметром >90 мм
10 Н
Нагрузка прикладывается серводвигателем
|
| Удлиненная длина (ручной) |
Короткий щуп (ручной)
Нагрузка легко прикладывается и обеспечивает контроль при испытании на острых радиусах
30 мм удлиненная длина
|
Уменьшенная длина (90 мм); электроника в отдельном корпусе
Штамповочные штампы и пресс-формы для ионного азотирования, формы, прессы, тонкостенные детали
Подшипники, зубчатые венцы
|
Лопатки турбин, внутренняя стенка труб диаметром >90 мм
8 Н
Моторизованный щуп
Нагрузка прикладывается серводвигателем
|
| Готовые прецизионные детали, шестерни, дорожки качения подшипников |
Испытательный стенд |
Моторизованный щуп |
Нагрузка прикладывается серводвигателем; относительно небольшие отпечатки |
| Тонкие слои, например, медь или хром на стальных цилиндрах; |
Испытательный стенд |
HU-100 |
1 Н
Моторизованный щуп
Нагрузка прикладывается серводвигателем; относительно небольшие отпечатки
Тонкие слои и покрытия
|
| Испытательный стенд HU-100: |
Испытательный стенд |
HU-100 |
Материал |
Нержавеющая сталь
| Вес |
8.8 кг |
| Размеры (ДxШxВ) |
200 x 200 x 332 мм |
|
|
|
|
