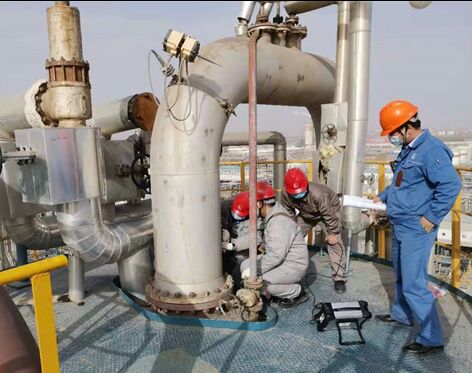

Толщина стенки металлической трубы HEF-17B снаружи

Инструмент для обнаружения импульсного вихревого тока HEF-17B

1. Модель и конфигурация

2. Краткое введение

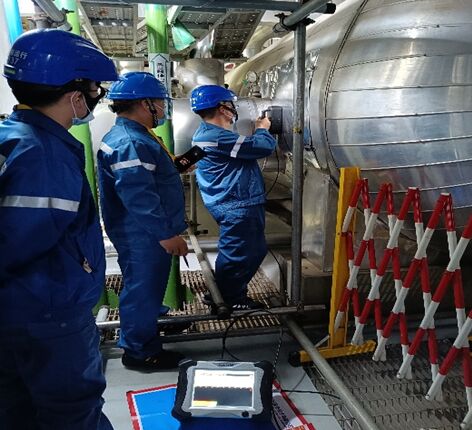

Оборудование может использоваться для проверки толщины стенки металлической трубы за пределами слоя облицовки вместо традиционных синусоидных стимулов для импульсного тока.импульсное магнитное поле вне проводника, проводник в датчике импульсного вихревого тока, путем измерения процесса ослабления электромагнитного поля импульсного вихревого тока, для оценки степени коррозии толщины стенки трубы.По сравнению с традиционным методом определения толщины стенки:без блеска, без сцепления, оборудование непрерывное сканирование в эксплуатации, может значительно повысить эффективность обнаружения.

По сравнению с обычной импульсной технологией испытания вихревого тока,характеристики точного сканирования:меньше помех от факторов окружающей среды, высокая эффективность обнаружения, более высокое разрешение (может обнаружить небольшую коррозию, частота пропущенного обнаружения чрезвычайно низкая),подходящий для обнаружения коррозии высокорисковых деталей без слоя покрытия (без или после удаления) или тонкого слоя покрытия (менее 300 мм антикоррозионного слоя покрытия), и т. д.),например: трубопровод производственного завода, водяная стена, трубка печи, труба для малых соединений, локоть, ствол и т. д.

3. Функциональные особенности

• ★На зонде есть клавиши со сжатыми клавишами и ЖК-экран, который может отображать рабочее состояние и данные обнаружения в режиме реального времени,и эффективность работы значительно улучшается без частой работы хозяина во время процесса обнаружения.
• ★Зонд использует электронную технологию фокусировки, которая имеет более высокое пространственное разрешение, большее распознавание и более сильную антиинтерферентную способность для локальных дефектов коррозии.
• Не чувствительный к форме дефектов, он может обнаружить коррозию толщины стенки или другие дефекты уменьшения толщины металлических элементов "с покрытием слоя (изоляционный слой, охлаждающий слой,защитный слой, и т.д.)".
• Проверки могут проводиться при работе оборудования (высокая температура, низкая температура, материалы в оборудовании и т.д.).
• Материалы, которые были обнаружены: обнаружение оставшихся толщин стенки ферромагнитного металлического материала, такого как углеродистая сталь, низколегированная сталь.
• ★Он также может обнаруживать оставшиеся толщины стен нержавеющей стали, алюминиевого сплава и других неферромагнитных металлов.
• Форма трубной пластины: пластина, прямая труба, локоть, резервуар.
• Материалы облицовочного слоя: непроводящие, немагнитные материалы ((асбест, пену и т.д.), металлические сетки, железные листы, алюминиевые листы и другие защитные слои из металла.
• Гибридное источник питания AC/DC, встроенная перезаряжаемая литийная батарея, работающая непрерывно более 4 часов.
• Полностью запечатанный IP64 антипылевой и антибрызговый дизайн, силиконовая оболочка с антипадением и антивибрационным дизайном, более подходящий для суровых условий работы.

4. Технические параметры

• Максимальная высота подъема: 300 мм
• Максимальная толщина стенки обнаружения: 2 45 мм
• Диаметр трубы ≥ 20 мм
• Толщина металлического защитного слоя: ≤ 1 мм
• ★Точность повторного обнаружения: 2%
• ★Чувствительность обнаружения дефектов коррозии: 5% (соотношение объема)
• Скорость измерения: 15 ~ 0,5 раз/с (снижается с увеличением измеренной толщины стенки)
• Длина кабеля зондирования:3м, 10м (необязательно)
• ★Встроенная перезаряжаемая литийная батарея, непрерывная работа ≥4 часа.
• ★Размер и вес: Хост: L290×W220×H95mm≤3.8kg, тип P1/малый зонд: L106×W61×H52mm 0.5kg, тип P2/средний зонд: L148×W73×H192mm 1kg,P3型/大探头L196×W100×H62.5mm 1.5kg
• Температура испытываемой среды: -200−800°C
• Температура контакта с зондой: -50°+200°C
• Рабочая температура хоста: -10°C+50°C
• Влажность воздуха: ≤ 85% R.H.
• Электрическое питание адаптера: однофазный AC100~240V/1.7A,50/60Hz, выход DC20V/5A
• Расход энергии: ≤ 38 ВА

5. Список упаковки

• Главное устройство (включая кабель передачи данных, зарядку, кабель зондирования длиной 3 м) 1 комплект
• Сорт с высоким разрешением из голых труб углеродистой стали (C.S. включая рукоятку) 1 шт.
• Зонд из углеродистой стали (C.S.: меньший, средний, большой) 1 Группа
• Руководство по эксплуатации 1 Книга
• Сертификат калибровки HUATEC 1 экземпляр
• Приборочный шкаф/пакет 1 шт.
