Оборудование для неразрушающего контроля HEF-17B, импульсный вихретоковый дефектоскоп

Прибор для обнаружения вихревых токов HEF-17B

1 Модель и комплектация

2 Краткое описание

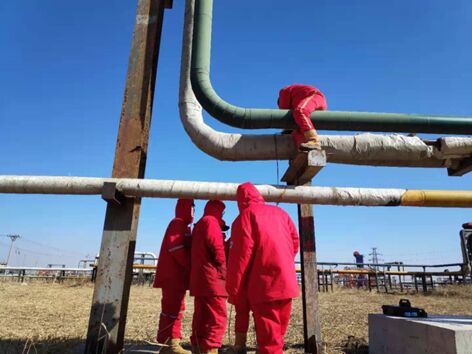

Оборудование может использоваться для инспекции в процессе эксплуатации толщины стенки металлической трубы вне облицовочного слоя. Вместо традиционных синусоидальных токовых стимулов используется импульсный ток, импульсное магнитное поле вне проводника. В датчике импульсных вихревых токов, путем измерения процесса затухания электромагнитного поля импульсных вихревых токов, оценивается степень коррозии толщины стенки трубы. По сравнению с традиционным методом определения толщины стенки:без шлифовки, без контактной жидкости, непрерывное сканирование оборудования в процессе эксплуатации, что может значительно повысить эффективность обнаружения.

По сравнению с традиционной технологией импульсного вихретокового контроля:функции точного сканирования:меньшее влияние факторов окружающей среды, высокая эффективность обнаружения, более высокое разрешение (может обнаруживать мелкую коррозию, крайне низкий уровень пропущенных обнаружений), подходит для обнаружения коррозии в частях высокого риска без покрытия (без или после удаления) или с тонким покрытием (антикоррозийное покрытие толщиной менее 300 мм и т. д.), например: технологические трубопроводы производственных установок, водяные стены, трубы печей, трубы малых соединений, отводы, тройники и т. д.

3 Функциональные особенности

l ★На зонде имеются горячие клавиши и ЖК-экран, которые могут отображать рабочее состояние и данные обнаружения в реальном времени, а эффективность работы значительно повышается без частых операций с основным блоком во время процесса обнаружения.

l ★Зонд использует технологию электронной фокусировки, которая обеспечивает более высокое пространственное разрешение, лучшую распознаваемость и более высокую устойчивость к помехам для локальных дефектов коррозии.

l Нечувствителен к форме дефектов, может обнаруживать коррозию или другие дефекты уменьшения толщины стенки металлических элементов "с покровным слоем (изоляционным слоем, охлаждающим слоем, защитным слоем и т. д.)".

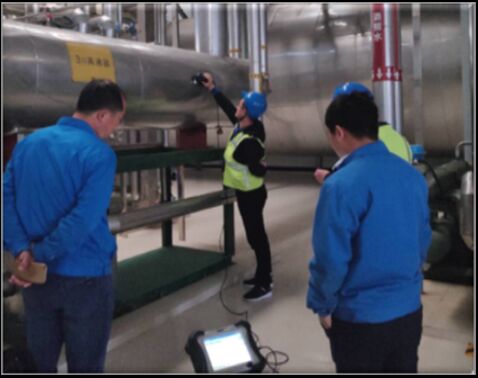

l Инспекции могут проводиться во время работы оборудования (высокая температура, низкая температура, материалы внутри оборудования и т. д.).

l Обнаруженные материалы: обнаружение остаточной толщины стенки ферромагнитных металлических материалов, таких как углеродистая сталь, низколегированная сталь.

l ★Также может обнаруживать остаточную толщину стенки из нержавеющей стали, алюминиевых сплавов и других немагнитных металлических материалов.

l Форма трубной доски: пластина, прямой трубопровод, отвод, резервуар.

l Материалы облицовочного слоя: непроводящие, немагнитные материалы (асбест, пенопласт и т. д.), металлическая сетка, листовой железо, алюминиевый лист и другие металлические защитные слои.

l Гибридный источник питания переменного/постоянного тока, встроенная перезаряжаемая литиевая батарея, непрерывная работа более 4 часов.

l Полностью герметичная конструкция IP64, защита от пыли и брызг, силиконовая оболочка, защита от падения и вибрации, более подходит для суровых условий эксплуатации.

4 Технические параметры

l Максимальная высота подъема: 300 мм

l Максимальная толщина стенки обнаружения: 2~45 мм

l Диаметр трубы: ≥20 мм

l Толщина металлического защитного слоя: ≤1 мм

l ★Точность повторного обнаружения: 2%

l ★Чувствительность обнаружения дефектов коррозии: 5% (объемная доля)

l Скорость измерения: 15~0,5 раз/с (уменьшается с увеличением измеряемой толщины стенки)

l Длина кабеля зонда: 3 м, 10 м (опционально)

l ★Встроенная перезаряжаемая литиевая батарея, непрерывная работа ≥4 часов.

l ★Размеры и вес: Основной блок: Д290×Ш220×В95 мм ≤3,8 кг, Зонд типа P1/малый: Д106×Ш61×В52 мм 0,5 кг, Зонд типа P2/средний: Д148×Ш73×В192 мм 1 кг, Зонд типа P3/большой: Д196×Ш100×В62,5 мм 1,5 кг

l Температура тестируемой среды: -200~800℃

l Температура контакта зонда: -50~+200℃

l Рабочая температура основного блока: -10℃~+50℃

l Влажность: ≤85% относительной влажности

l Адаптер питания: Однофазный AC100~240V/1.7A, 50/60Hz, Выход DC20V/5A

l Потребляемая мощность: ≤38VA

5 Упаковочный лист

l Основной блок (включая кабель данных, зарядное устройство, кабель зонда 3 м) 1 комплект

l Высокоразрешающий зонд для углеродистой стали без покрытия (УС, включая рукоятку) 1 шт.

l Зонд для углеродистой стали (УС: малый, средний, большой) 1 группа

l Руководство по эксплуатации 1 шт.

l Сертификат калибровки HUATEC 1 копия

Кейс/сумка для прибора
