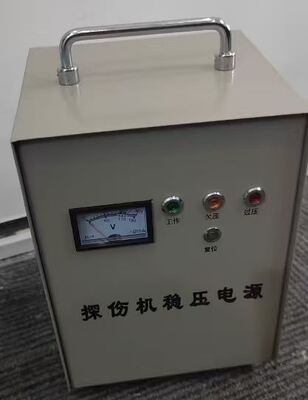

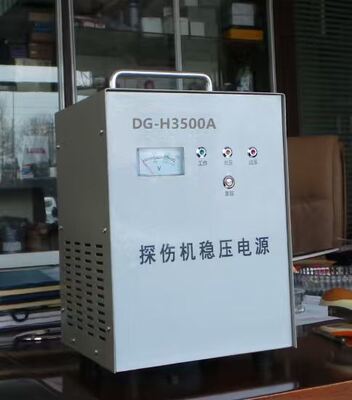

Стабилизатор напряжения для дефектоскопа DG-H3500A

Стабилизатор напряжения для дефектоскопа DG-H3500A

I. Основные функциональные особенности:

Этот стабилизированный источник питания использует конструкцию с ультранизким напряжением и может автоматически и быстро регулировать выходное напряжение до нормального значения в чрезвычайно широком диапазоне входных напряжений.

Используется тороидальный трансформатор, отличающийся высокой эффективностью и низкими потерями.

Он оснащен защитой от перенапряжения, пониженного напряжения, задержки и перегрузки по току, что надежно обеспечивает безопасное использование дефектоскопа.

II. Основные технические показатели

1. Тип источника питания: 220 В переменного тока, 50 Гц

2. Номинальная выходная мощность: 3500 ВА

3. Диапазон входного напряжения: 130 В-270 В

4. Точность выходного напряжения: 220 В ± 8%

5. Защита от задержки: 5 ± 2 минуты

6. Электрическая прочность изоляции: 1500 В переменного тока в течение 1 минуты

7. Температура окружающей среды: 0-40 ℃

8. Влажность окружающей среды: 20-90% относительной влажности

9. Стандарт исполнения: SB/T10266-1996

III. Установка и использование

Задняя часть стабилизированного источника питания оснащена клеммными колодками с маркировкой "Вход" и "Выход". Подключение должно выполняться персоналом, обладающим определенными знаниями в области электротехники, после отключения питания. "Вход" должен быть подключен к сети переменного тока 220 В, а площадь поперечного сечения провода должна быть не менее 2,5 мм². Выходной конец должен быть подключен к излучателю. Маркировка "L" обозначает фазный провод, "N" - нулевой провод, а " " - защитный провод заземления. Во время использования необходимо надежное заземление, чтобы избежать риска поражения электрическим током. Боковая розетка также может быть напрямую подключена к дефектоскопу и другим электроприборам. Когда линия внезапно теряет питание или превышает предел защиты, нажмите кнопку "Reset" для перехода в рабочий режим.

IV. Примечания

1. Этот стабилизированный источник питания оснащен переключателем стабилизации напряжения и переключателем прямого прохождения. Когда переключатель стабилизации напряжения включен, источник питания переходит в режим стабилизации напряжения. Когда переключатель прямого прохождения включен, источник питания переходит в режим прямого прохождения (без регулировки напряжения).
2. Приборы и индикаторные лампы, отображаемые на панели, указывают текущий рабочий статус.

3. Внутри машины высокое напряжение. Непрофессионалам запрещается открывать корпус, чтобы избежать риска поражения электрическим током.
