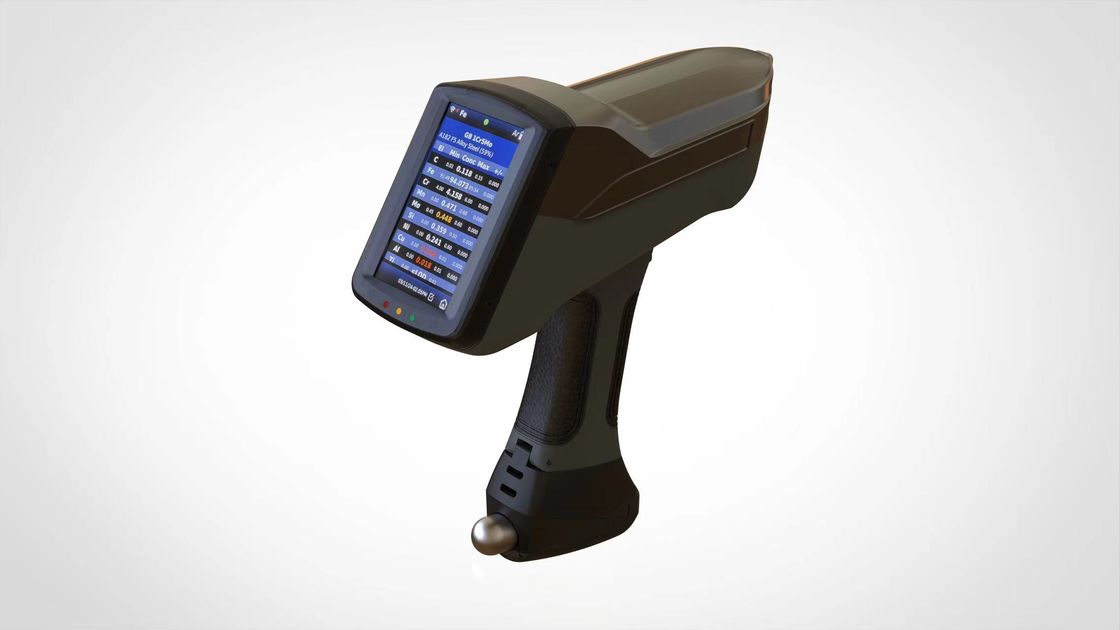

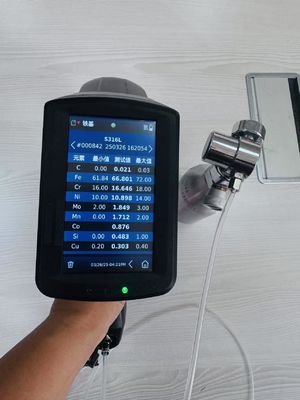

HXRF-1XLIBS портативный лазерный анализатор LIBS PMI для определения качества сплавов и элементов

Портативный анализатор PMI методом лазерно-искровой эмиссионной спектрометрии HXRF-1XLIBS для определения марки сплава и элементов

Эксплуатационные характеристики

1) Анализируемые и обнаруживаемые элементы (наиболее часто используемые): Бериллий Be, Магний Mg, Алюминий Al, Кремний Si, Титан Ti, Ванадий V, Хром Cr, Марганец Mn, Железо Fe, Кобальт Co, Никель Ni, Медь Cu, Цинк Zn, Ниобий Nb, Молибден Mo, Олово Sn, Вольфрам W, Свинец Pb, Висмут Bi

2) Быстрое обнаружение и идентификация алюминиевых сплавов, медных сплавов, никелевых сплавов, нержавеющих сталей, низко- и среднелегированных сталей и других марок сплавов, а также основного содержания элементов. Прибор имеет предустановленную библиотеку марок UNS, пользователи также могут создавать собственные библиотеки марок.

Анализируемые элементы

Технические характеристики

1) Конструкция прибора прочная и долговечная, корпус из алюминиевого сплава имеет степень защиты IP54 от пыли и влаги.

2) Быстрое обнаружение: за одну секунду можно отобразить марку материала, также можно выбрать режим высокоточного количественного определения.

3) Безопасный и надежный, без радиационной опасности. Нет требований государственного контроля безопасности ни для продажи, ни для использования.

4) Отличный эргономичный дизайн, вес всего прибора с учетом аккумулятора составляет 1,25 кг, компактный размер, прочный и долговечный, а стандартных двух аккумуляторов достаточно для работы в течение одного дня.

5) Адаптивность к температуре окружающей среды: рекомендуемая рабочая температура окружающей среды 5℃-40℃.

6) На базе операционной системы Linux интерфейс чистый и простой, а сенсорный экран удобен в использовании.

8) Источник возбуждения использует безопасный импульсный лазер класса 3B малой мощности высокой производительности, 1064 нм твердотельный пассивно-синхронизированный лазер, импульсная мощность до 100 микрофокусных.

9) Оптическая система на основе микро-решетки, использующая микро-CCD / CMOS детектор высокого разрешения.

10) Принятие самого передового алгоритма эмпирических коэффициентов в сочетании с уникальной запатентованной технологией обнаружения вибрационного светового пути: технология обнаружения с проникающей лазерной абляцией, которая может осуществлять возвратно-поступательное движение оси абляции образца, может абляровать загрязнители и оксидную пленку на поверхности образца, анализировать более глубокий сигнал образца и получать наиболее точную спектральную информацию.

Области применения портативных LIBS устройств

1. Идентификация легированных материалов (PMI) - входной контроль, управление запасами материалов, повторный контроль монтажных материалов

В нефтехимическом строительстве, производстве сосудов под давлением, металлургии, нефтегазовой промышленности, энергетике, аэрокосмической отрасли и других отраслях идентификация легированных материалов является важной частью системы управления безопасностью производства. Как известно, смешивание или использование материалов, не соответствующих стандартам, может привести к серьезным авариям (пожарам, взрывам и т. д.). Многие компании и отраслевые организации разработали строгие процедуры оценки сырья, чтобы гарантировать, что легированные материалы, используемые в производстве и монтаже, соответствуют требованиям проектной документации.

2. Переработка золотого лома

В последние годы индустрия переработки металлических отходов развивается чрезвычайно быстро. Перед лицом сложных и разнообразных типов сплавов и различного качества материалов необходимо использовать методы экспресс-анализа, быстрого и точного анализа и обнаружения на месте, чтобы адаптироваться к меняющимся рыночным условиям и занимать непобедимую позицию в жесткой конкуренции в отрасли. Портативный LIBS анализатор сплавов может проводить обнаружение на месте и быструю сортировку больших объемов металлолома, предоставляя покупателям и продавцам необходимую информацию для принятия быстрых и надежных решений при торговле сырьем.

3. Обеспечение и контроль качества (QA/QC)

В индустрии производства металлических изделий обеспечение и контроль качества материалов (QA/QC) имеет первостепенное значение. Использование несоответствующих или неквалифицированных металлических материалов часто приводит к убыткам для производственных предприятий. В настоящее время в этой отрасли используется сотни портативных LIBS анализаторов сплавов, от мелких производителей металлов до крупных аэрокосмических производителей, портативные LIBS анализаторы сплавов постепенно становятся мощным инструментом для проверки легированных материалов в системах качества (QA/QC).

Приложение:

Примеры применения портативных LIBS устройств в алюминиевой промышленности:

1. Классификация сырья перед плавкой алюминиевых сплавов - обычно крупные предприятия по производству и переработке алюминиевых сплавов имеют плавильное оборудование, они будут в соответствии с требованиями заказчиков или производства плавить первичный алюминий и переработанные алюминиевые сплавы с добавлением других элементов в требуемый сплав. Чем ближе состав используемого сырья к марке производимого сплава, тем ниже стоимость плавки. В это время будет сокращено использование более дорогой чистой меди, чистого алюминия или чистого магния, а также сокращено время плавки и время выдержки (экономия энергии). Для этого требуется инструмент, который может быстро проводить анализ состава и распознавание марок в полевых условиях, чтобы помочь с классификацией сырья.

Например, портативный LIBS анализатор сплавов, приобретенный HUATEC HXRF-1XLIBS, в основном используется для классификации лома алюминиевых сплавов перед плавкой. HUATEC HXRF-1XLIBS поставляет четыре алюминиевых сплава для пикапа Ford F-150 Raptor: 6022, 6111, 5182, 5754. Алюминиевый лом с завода Ford перерабатывается компанией American Aluminum и повторно плавится в качестве сырья. HUATEC HXRF-1XLIBS будет стараться использовать лом алюминиевого сплава серии 6000 при производстве алюминиевого сплава серии 6000, а также будет стараться использовать лом алюминиевого сплава серии 5000 при производстве алюминиевого сплава серии 5000, чтобы сократить количество чистого магния и других чистых элементов.

2. Быстрая проверка качества / подтверждение сырья (например, алюминиевых слитков) при поступлении на завод предприятий по переработке алюминиевых сплавов (контроль качества).

Предприятия по переработке алюминиевых сплавов обычно покупают алюминиевые слитки / алюминиевые плиты в качестве сырья и могут полагаться только на отчет об инспекции, предоставленный продавцом, или на лабораторные исследования после подготовки образца с помощью OES (искровой спектрометр прямого считывания) для проверки. Однако тестирование OES более неудобно и не может обнаруживать тонкие плиты. Были случаи, когда поставщики материалов ошибочно продавали клиентам алюминиевую плиту марки 1060 (магний Mg: 0,03, марганец Mn ≤ 0,05) вместо алюминиевой плиты марки 3004 (магний Mg: 0,8 ~ 1,3, марганец Mn 1,0 ~ 1,5) для конструкционного использования, что приводило к серьезным авариям качества. Портативный LIBS анализатор сплавов может избежать таких проблем.

3. Предприятия по переработке алюминиевых сплавов в процессе производства и подтверждение марки готовой продукции или анализ состава (контроль качества)

Некоторые предприятия по переработке алюминиевых сплавов могут использовать алюминиевые сплавы разных марок для обработки деталей, иногда случайно смешивая их. В этом случае можно использовать портативный LIBS анализатор сплавов для быстрого распознавания марок для подтверждения. Вы также можете использовать портативный LIBS анализатор сплавов для 100% полного контроля продукции из алюминиевых сплавов перед отгрузкой с завода, при этом обнаружение является неразрушающим. Искровой спектрометр прямого считывания обычно не используется для прямого обнаружения готовой продукции, поскольку он является разрушающим и требует подготовки образца. Если предприятие по производству медных сплавов требует, чтобы весь производственный процесс не содержал "бериллия" или других вредных элементов, то вы можете в любое время подтвердить это с помощью портативного LIBS анализатора сплавов, проверяя сырье, полуфабрикаты и готовую продукцию.

4. Применение для измерения углерода (нестандартная функция, заказывается отдельно):

Углерод является одним из самых распространенных элементов в природе. В горнодобывающей промышленности, металлургии, производстве материалов и других процессах углерод неизбежно попадает в металлические материалы и оказывает важное влияние на механические свойства металлов и производственные процессы, поэтому точное определение содержания углерода в металлах имеет большое значение. Портативный LIBS анализатор HUATEC компенсирует недостатки традиционной технологии рентгенофлуоресцентного анализа для определения марки углеродистой стали и содержания элементов, а также идентификации материалов, где углерод является отличительным элементом.
