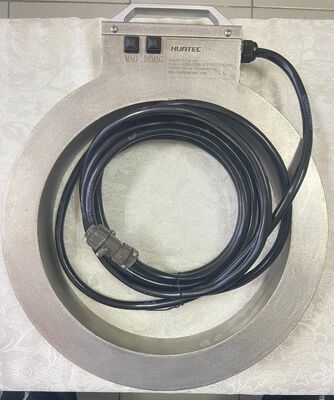

Катушка для намагничивания и размагничивания постоянным током HCDX-C280DC 508GS с сильным магнитным полем
I. Обзор продукта
*Название продукта: Катушка для намагничивания и размагничивания постоянным током
*Модель продукта: HCDX-C280DC
*Основное применение: Этот продукт является ключевым компонентом оборудования для магнитопорошковой дефектоскопии, используемым для намагничивания и размагничивания черных магнитных заготовок для обнаружения дефектов на поверхности или вблизи поверхности заготовки.
*Особенности продукта: На основании заводского отчета об испытаниях это оборудование обладает характеристиками сильного центрального магнитного поля (до 508 Гс или выше), отличного эффекта размагничивания (до 0,1 мТл), стабильной работы, а также безопасности и надежности.
II. Технические параметры
Следующие параметры были протестированы и проверены на соответствие требованиям при выходе с завода, представляя собой показатели производительности оборудования в нормальных условиях эксплуатации:
| Ток намагничивания |
При рабочем напряжении 230 В переменного тока максимальный ток составляет 9,8 А (рекомендуемый диапазон регулировки 0-8 А. Чрезмерное использование тока может привести к перегреву катушки). |
| Ток размагничивания |
9,8 А - 0 |
| Напряженность центрального магнитного поля |
> 450 Гс (фактический предел составляет 508 Гс).
|
| Коэффициент погрешности осевого тока намагничивания |
≤ ±10% (фактическое измерение составляет < +3%), обеспечивая равномерное намагничивание |
| Эффект размагничивания |
Остаточное магнитное поле ≤ 0,2 мТл (фактическое измерение составляет 0,1 мТл).
|
| Общее сопротивление изоляции |
≥ 2 МОм (фактическое измерение составляет 5,2 МОм), обеспечивая электробезопасность |
| Чувствительность |
Может быть откалибрована с использованием стандартных тестовых образцов A1 15/50, с четким отображением.
|
| Повышение температуры |
При коэффициенте нагрузки 10%-20% после непрерывной работы в течение 4 часов повышение температуры соответствует стандарту JB/T8290-2011.
|
| Рабочий шум |
< 60 дБ |
III. Рабочие шаги
(1) Осмотр перед началом работы
*Проверка безопасности: Убедитесь, что оборудование надежно заземлено, и проверьте целостность шнура питания и выходного кабеля. Проверьте, нет ли повреждений на поверхности оборудования, и убедитесь, что знаки предупреждения о безопасности хорошо видны.
*Проверка принадлежностей: Убедитесь, что все принадлежности (например, соединительные кабели, разъемы и т. д.) в комплекте и в хорошем состоянии.
*Подтверждение условий окружающей среды: Убедитесь, что рабочая среда сухая и чистая, и отсутствуют легковоспламеняющиеся или взрывоопасные предметы.
(2) Процедура зарядки
*Подключение заготовки: Надежно подключите выходной конец оборудования к осматриваемой заготовке.
*Настройка параметров: В зависимости от материала, спецификаций и стандартов осмотра заготовки установите соответствующий ток намагничивания в диапазоне 0-8 А. Рекомендуется начинать с более низкого тока.
*Начать зарядку: Нажмите кнопку зарядки, и оборудование намагнитит заготовку. Время намагничивания обычно очень короткое (несколько секунд).
*Нанесение магнитной суспензии: Распылите магнитную суспензию на поверхность заготовки во время или сразу после намагничивания.
*Осмотр дефектов: При соответствующем освещении проверьте наличие магнитных следов на поверхности заготовки. Вы можете использовать тестовые образцы A1 15/50 для проверки соответствия чувствительности стандарту.
(3) Процедура размагничивания
*Размагничивание заготовки: Убедитесь, что заготовка находится в центре катушки.
*Начать размагничивание: Нажмите кнопку размагничивания, и оборудование автоматически выполнит операцию размагничивания. Размагничивание завершено, когда стрелка амперметра вернется к нулю.
*Проверка эффективности: Используйте прибор для измерения магнитного поля (например, гауссметр) для определения остаточного магнитного поля в ключевых частях заготовки. Оно не должно превышать 0,2 мТл (фактическое измерение обычно достигает 0,1 мТл).
IV. Меры предосторожности и техническое обслуживание
*Предупреждение о безопасности:
Обеспечьте надежное заземление во время работы, чтобы предотвратить поражение электрическим током.
Оборудование генерирует сильное магнитное поле. Людям с кардиостимуляторами, имплантированными медицинскими устройствами и беременным женщинам следует держаться подальше.
Избегайте прямого прикосновения к высоковольтным клеммам во время работы оборудования.
*Советы по эксплуатации:
Не работайте длительное время, превышая максимальный ток намагничивания (8 А), чтобы избежать повреждения оборудования.
При непрерывной работе обращайте внимание на коэффициент нагрузки оборудования (10%-20%) и избегайте чрезмерного повышения температуры из-за длительной работы при высокой нагрузке. Рекомендуется остановить машину для охлаждения или снизить коэффициент нагрузки после 2 часов работы.
Содержите оборудование в чистоте и сухости, регулярно проверяйте изоляционные характеристики.
*Ежедневное техническое обслуживание:
Регулярно проверяйте качество покрытия поверхности. При наличии повреждений немедленно устраняйте их, чтобы предотвратить ржавление.
Регулярно проверяйте нормальную работу всех электроприборов и систем управления.
При длительном неиспользовании следует хранить в сухом и хорошо вентилируемом месте.
V. Устранение неисправностей (кратко)
|
Явление
|
Возможные причины
|
Предлагаемые меры
|
|
Невозможно намагнитить / размагнитить
|
Источник питания не подключен, а проводка подключена неправильно.
|
Проверьте источник питания, переключатель и соединительные кабели
|
|
Недостаточное центральное магнитное поле
|
Установка тока намагничивания слишком низкая.
|
Правильно увеличьте ток (в диапазоне 8 А)
|
|
Остаточное магнитное поле очень сильное после размагничивания.
|
Процедура размагничивания не была полностью выполнена или материал заготовки является особым.
|
Повторите операцию размагничивания или обратитесь к специалисту.
|
|
Ненормальный шум оборудования
|
Внутренние компоненты ослаблены.
|
Немедленно остановите машину и обратитесь к профессиональному ремонтнику.
|
