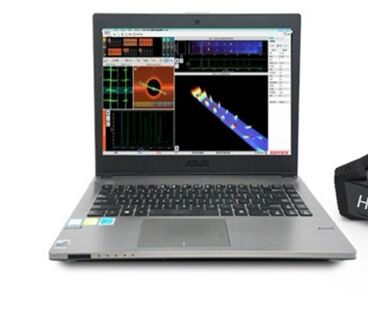

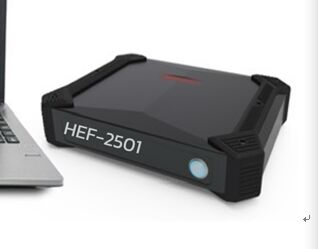

HEF-2501 Высокочувствительный 64-канальный рельсовый вихретоковый дефектоскоп с 3D-визуализацией и определением глубины трещин
Рельсовый вихретоковый дефектоскоп HEF-2501 представляет собой многочастотный рельсовый вихретоковый дефектоскоп. Он может в реальном времени и эффективно обнаруживать дефекты в металлических материалах, различать типы сплавов, состояния термообработки и изменения толщины и т. д. Результаты испытаний, полученные путем комбинирования нескольких методов обнаружения, могут способствовать комплексному анализу данных и взаимной проверке инспекторами, тем самым получая более объективную и достоверную оценку. Он особенно применим для неразрушающего контроля до и во время эксплуатации в таких областях, как авиация, космонавтика, энергетика, атомная инженерия, металлургия, судостроение, нефтехимия и автомобилестроение.
I. Описание функций
• 64-канальное рельсовое вихретоковое тестирование
• Безнаправленный контроль сварных швов
• Уникальная функция определения глубины трещин;
• Отображение плоскостной диаграммы импеданса, диаграммы сканирования по временной базе, наложенной диаграммы по временной базе, сканирования рельсовыми вихревыми токами II (B/C) и функций трехмерной визуализации;
• Высокое разрешение и высокая чувствительность;
• Простое управление, с интерфейсами управления на китайском и английском языках (опционально);
• Сбор данных в виде C-скана позволяет быстро и эффективно обнаруживать дефекты и определять их местоположение.
• Поддерживает измерение истончения стенки трубы, обнаружение поверхностных дефектов и измерение их глубины, измерение толщины поверхностных покрытий и гальванических слоев металлических материалов, а также сортировку различных металлических материалов и определение твердости.
• Имеет 32 блока комплексной обработки (смешивания): способен одновременно разделять или подавлять несколько групп помех;
•Множественные методы фильтрации
• Различные методы хранения данных
• Имеет функцию анализа конфигурации многочастотного обнаружения
• Сохраняет параметры и данные обнаружения, а также может экспортировать отчеты в форматах PDF, EXCEL, WORD и т. д.
• Может сохранять/воспроизводить форму сигнала всего процесса обнаружения
• Оснащен встроенной литиевой батареей и может работать непрерывно более 6 часов
II,Показатели производительности
|
Наименование
|
Показатели производительности
|
|
Количество звеньев
|
2 шт.
|
|
Количество каналов
|
64 Канал
|
|
Тип интерфейса преобразователя
|
LEMO Интерфейс
|
|
Диапазон частот
|
Карандашный преобразователь
|
|
Диапазон частот10 Гц
|
~+55Диапазон регулировки усиления
|
|
0
|
~+55,Минимальный шаг 0,5 дБПлоскость импеданса
|
|
32 шт.
|
Фильтр высоких частот
|
|
32 шт.
|
Фильтр высоких частот
|
|
0
|
~+55Фильтр низких частот
|
|
10 Гц
|
~+55Цифровая фильтрация
|
|
1
|
шт.+55Предварительное усиление
|
|
10
|
Коммуникационный кабель+55Привод
|
|
Уровень 8
|
Измерение амплитуды и фазы
|
|
Автоматическое/Ручное
|
Отображение компоновки
|
|
Плоскостная диаграмма импеданса, отображение кривой сканирования по временной базе, отображение A-скана
|
Режим сигнализации
|
|
Сигнализация по полуфазе/сигнализация по фазе/сигнализация по рамке
|
Выходной сигнал сигнализации
|
|
Выход OC-гейта транзистора
|
Режим балансировки
|
|
Цифровая электронная балансировка
|
Метод фильтрации
|
|
три типа: фильтр высоких частот, фильтр низких частот и цифровая фильтрация
|
Режим отображения
|
|
Точка/линия/затухание могут отображать максимальную глубину трещины и показывать глубину трещины в реальном времени
|
Калибровка преобразователя
|
|
Имеет функцию отображения формы сигнала основной частоты перед обнаружением с отметками масштаба. Имеет функцию самодиагностики датчика
|
Двунаправленное соотношение усиления
|
|
(Y/X)от 0,1 до 10/от 0,1 до 10, где X и Y могут быть установлены отдельно
|
Калибровочная кривая
|
|
Функция калибровки кривой глубина дефекта (толщина) - амплитуда / амплитуда Y/фаза
|
Расширенная функция
|
|
Воспроизведение, анализ и сохранение сигнала вихретокового обнаружения
|
Анализ данных
|
|
Автоматическая генерация отчетов об инспекции, включая информацию об инспекции, сигналы дефектов, местоположение, дату, персонал и другие параметры инспекции
|
Запись и управление данными
|
|
1. Система может сохранять диаграмму временной базы импеданса сигналов локальных дефектов, файл формы сигнала дефектов и соответствующую конфигурацию параметров во время тестирования.
|
2. Система может сохранять и воспроизводить данные каждой формы сигнала обнаружения в реальном времени, а также анализировать сохраненные формы сигнала.
3. Система оснащена картой памяти, которая позволяет привезти данные полевых испытаний в лабораторию для анализа, что облегчает хранение.
Взаимодействие человека с компьютером
|
|
Система может вручную разделять и классифицировать сигналы для получения характеристических параметров, таких как амплитуда и фаза различных типов сигналов.
|
2. Система может вручную корректировать фазовый сдвиг различных сигналов.
3. Система имеет функцию калибровки амплитуды сигнала стандартного образца.
4. Система может устанавливать продолжительность сбора данных.
Размер, вес
|
|
292×214×69 мм
|
; 2,7 кг Диапазон рабочих температур
|
|
-20
|
°CВнешний источник питания +55°CВнешний источник питания
|
|
Адаптер: DC19V, перезаряжаемая литиевая батарея (14,8 В 5,7 Ач)
|
III,
|
Список конфигурации№ п/п
|
Наименование
|
Модель/спецификация
|
Количество
|
Ед. изм.
|
Примечания
|
1
|
|
шт.
|
HEF-2501
|
1
|
шт.
|
|
|
|
Ноутбук
|
Dell
|
1
|
шт.
|
|
|
|
32-канальный рельсовый преобразователь
|
Индивидуальный
|
1
|
шт.
|
|
4
|
|
Карандашный преобразователь
|
EPB2.JO.20
|
1
|
шт.
|
|
|
|
Изогнутый карандашный преобразователь
|
EPB2W.JO.20
|
1
|
шт.
|
|
|
|
Краевой преобразователь
|
EPD1.CO.10
|
1
|
шт.
|
|
|
|
Рельсовый испытательный блок
|
Нержавеющая сталь
|
1
|
шт.
|
|
|
|
Сравнительные испытательные блоки
|
Сталь
|
1
|
шт.
|
|
|
|
Кабель-адаптер для рельсового вихретокового дефектоскопа
|
LEMO16
|
жил - LEMO19 жил 1
|
шт.
|
|
|
|
Коммуникационный кабель
|
Сетевой кабель
|
1
|
шт.
|
|
11
|
|
Адаптер питания
|
DC-19V
|
1
|
шт.
|
|
|
|
Ящик для прибора
|
1
|
|
шт.
|
|
|
|
Сертификат соответствия
|
1
|
|
шт.
|
|
|
|
Гарантийный талон
|
1
|
|
шт.
|
|
|
|
Форма обратной связи по качеству
|
1
|
|
шт.
|
|
|
|
Руководство по эксплуатации прибора
|
1
|
|
шт.
|
|
|
|
Резервная копия системного программного обеспечения
|
Английский/USB-накопитель
|
1
|
шт.
|
|
|
