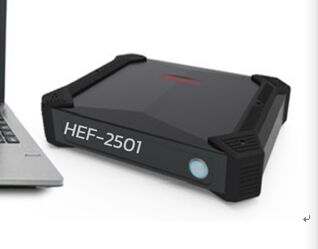

HEF-2501 Многочастотное оборудование для испытаний вихревого тока для аэрокосмической и нефтехимической промышленности
HEF-2501 массивный детектор вихревого тока - это массивный многочастотный детектор вихревого тока. Он может обнаруживать дефекты в металлических материалах в режиме реального времени и эффективно различать типы сплавов,состояния тепловой обработки и изменения толщины, и т. д. Результаты испытаний, полученные путем сочетания нескольких методов обнаружения, могут облегчить всеобъемлющий анализ данных и взаимную проверку инспекторами,тем самым получая более объективную и правдивую оценкуОн особенно применим к неразрушающим испытаниям до и во время эксплуатации в таких областях, как авиация, аэрокосмическая промышленность, энергетика, ядерная инженерия, металлургия, судоходство, нефтехимия,и автомобилей.
I. Описание функции
• 64-канальное испытание массива вихревого тока
• Ненаправленная проверка швов сварки
• Уникальная функция обнаружения глубины трещин;

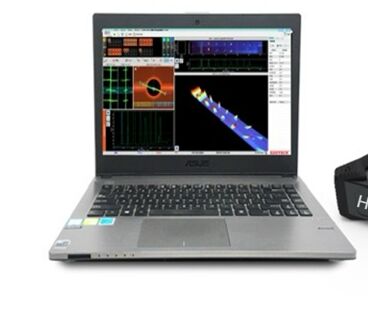

• Плоская диаграмма импеданса, дисплей диаграммы сканирования временной базы, наложенный дисплей временной базы, сканирование вихревого тока массива II (B / C) и функции трехмерного отображения изображений;
• высокая четкость и высокая чувствительность;
• Простая работа с интерфейсом работы на китайском и английском языках (необязательно);
• Получение данных с помощью визуализации с помощью кесарева сканирования позволяет быстро и эффективно обнаруживать дефекты и их локализацию.
• Поддерживает измерение толщины стенки труб, обнаружение поверхностных дефектов и измерение глубины, измерение толщины поверхностных покрытий и пластин металлических материалов,и сортировки различных металлов и твердости.
• Он имеет 32 комплексных блока обработки (смешивания), способных одновременно отделять или подавлять несколько групп сигналов помех;
•Методы многократной фильтрации
• Различные методы хранения данных
• имеет функцию анализа конфигурации многочастотного обнаружения
• Он хранит параметры обнаружения и данные, и может экспортировать отчеты в PDF, EXCEL, WORD и т.д.
• Он может хранить/воспроизводить сигнальную форму волны всего процесса обнаружения
• Он оснащен встроенной литийной батареей и может работать непрерывно более 6 часов
二,Индекс эффективности
|
Положение
|
Индекс эффективности
|
|
Количество ссылок
|
2 шт.
|
|
Количество каналов
|
64 Канал
|
|
Тип интерфейса зонда
|
Интерфейс LEMO
|
|
Частота
|
4
|
|
Частотадиапазон
|
10 Гц～15 МГц
|
|
Диапазон корректировки прибыли
|
0～90 дБ,Минимальный шаг 0,5 дБ
|
|
Плоскость импеданса
|
32 шт.
|
|
Автоматический смеситель
|
32 шт.
|
|
Высокопроходный фильтр
|
0～500 Гц
|
|
Фильтрация низкого пропускания
|
10 Гц～10 кГц
|
|
Цифровая фильтрация
|
1～100
|
|
Передняя прибавка
|
10～35 дБ
|
|
Драйв
|
Уровень 8
|
|
Измерение амплитуды и фазы
|
Автоматический/ручный
|
|
Дисплей макета
|
Плоская диаграмма импеданса, дисплей кривой сканирования временной базы, дисплей A-сканирования
|
|
Режим сигнализации
|
Полуфазная сигнализация/фазная сигнализация/кассовая сигнализация
|
|
Выходный сигнал тревоги
|
Выход транзистора через шлюз OC
|
|
Режим баланса
|
Цифровой электронный баланс
|
|
Способ фильтрации
|
три типа: высокопропускная, низкопропускная и цифровая фильтрация
|
|
Режим отображения
|
Точка/линия/выцветание может отображать максимальную глубину трещины и показать глубину трещины в режиме реального времени
|
|
Калибровка зонды
|
Он имеет функцию отображения формы волны фундаментального частотного сигнала перед обнаружением с помощью знаков шкалы.
|
|
Соотношение двунаправленного увеличения(Y/X)
|
0.1 до 10/0.1 до 10, где X и Y могут устанавливаться отдельно
|
|
Кривая калибровки
|
Глубина дефекта (толщина) - амплитуда / амплитуда Y / функция калибровки фазовой кривой
|
|
Расширенная функция
|
Повторить, проанализировать и сохранить сигнал обнаружения вихревого тока
|
|
Анализ данных
|
Автоматическое создание отчетов об инспекции, включая информацию об инспекции, сигналы о дефектах, местоположение, дату, персонал и другие параметры инспекции
|
|
Регистрация и управление данными
|
1.Система может сохранять диаграмму базиса времени импеданса локальных сигналов дефектов, файл волны сигналов дефектов и соответствующую конфигурацию параметров во время испытаний.
2Система может сохранять и воспроизводить данные каждой формы волны обнаружения в режиме реального времени и анализировать сохраненные формы волны сигнала.
3Система оснащена картой памяти, которая может передать данные обнаружения на месте в лабораторию для анализа, облегчая хранение.
|
|
Взаимодействие человека с компьютером
|
Система может вручную разделять и классифицировать сигналы для получения характеристических параметров, таких как амплитуда и фаза различных типов сигналов.
2Система может вручную пересматривать фазовый смещение различных сигналов.
3Система имеет функцию калибровки амплитуды стандартного образца сигнала.
4Система может установить продолжительность сбора данных.
|
|
Размер, вес
|
292×214×69 мм;20,7 кг
|
|
Диапазон рабочей температуры
|
- 20°C ～+55°C
|
|
Внешнее питание
|
Адаптер: DC19V, перезаряжаемая литийная батарея (14.8V 5.7AH)
|
三,Список конфигураций
|
СН.
|
Имя
|
Спецификация модели
|
Количество
|
Единица
|
Примечания
|
|
1
|
Детектор массивного вихревого тока
|
HEF-2501
|
1
|
pc
|
|
|
2
|
ноутбук
|
Д е л и
|
1
|
pc
|
|
|
3
|
32-канальный массивный зонд
|
Настраиваемый
|
1
|
pc
|
Зонд беснаправленного обнаружения
|
|
4
|
Зонд типа ручки
|
EPB2.JO.20
|
1
|
pc
|
|
|
5
|
Пробивной зонд типа ручки
|
EPB2W.JO.20
|
1
|
pc
|
|
|
6
|
Крайний зонд
|
EPD1.CO.10
|
1
|
pc
|
|
|
7
|
Испытательный блок массива
|
Нержавеющая сталь
|
1
|
pc
|
|
|
8
|
Сравните тестовые блоки
|
сталь
|
1
|
pc
|
|
|
9
|
Провод адаптера массивного водоворота
|
LEMO16 ядро -LEMO19 ядро
|
1
|
pc
|
|
|
10
|
Коммуникационная линия
|
Сетевой кабель
|
1
|
pc
|
Суперкатегория 5
|
|
11
|
Адаптер питания
|
DC-19V
|
1
|
pc
|
|
|
12
|
Коробка приборов
|
|
1
|
pc
|
|
|
13
|
Сертификат квалификации продукции
|
|
1
|
pc
|
|
|
14
|
Сертификат гарантии качества
|
|
1
|
pc
|
|
|
15
|
Форма обратной связи по качеству
|
|
1
|
pc
|
|
|
16
|
Руководство по эксплуатации прибора
|
|
1
|
pc
|
|
|
17
|
Запас программного обеспечения системы
|
Английский/USB флеш-накопитель
|
1
|
pc
|
|
