16/64 Эмиссионно-приемный портативный фазовый детектор ультразвуковых дефектов
Введение

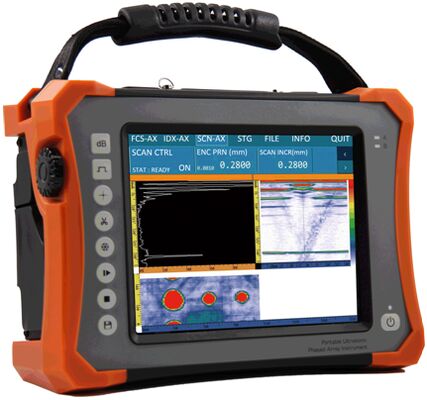

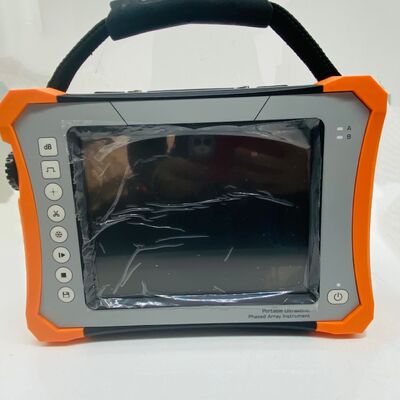

HPA-500 - портативный ультразвуковый детектор дефектов фазового массива 64-CH, изначально разработанный HUATEC. Он водонепроницаемый и нефтяной, без вентилятора и с сенсорным экраном.Инновационные фазовые зонды и методы инспекции являются преимуществами, эта модель гарантирует превосходную производительность и поддержку, что делает ее одной из лучших в своем роде по высокому соотношению C/P.
Основная функция
★ Система управления файлами и записями для гибкого соединения между настройкой (фокальный закон и модель), калибровкой и инспекцией
★ Модульная конфигурация: L-Scan, S-Scan, L-C-Scan, S-C-Scan, Butt-Weld, CrankShaft, трубопровод, TOFD, UT ((обычный),
★ 3D моделирование
★ Анализ изображений
★ Естественная структура рассеивания тепла
★ Динамическая глубина фокусировки (DDF)
★ Плавный фильтр
★ Сенсорный экран
★ Калибровка ACG
★ Калибровка TCG
Спецификация
Конфигурация канала
| Режим |
ПА |
УТ |
ОТПД |
| Канал |
16:64 |
2 |
2 |
Физическая спецификация
| Дисплей |
11-дюймовый цветный дисплей TFT 800X600 |
|
Передатчик

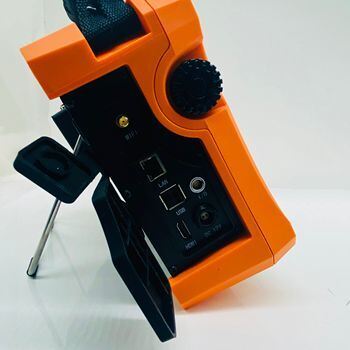

Порты
|
160-контактный порт ПА-трансдуктора; Lemo-00 обычный порт трансдуктора, для T-R или T&R |
| Порты ввода/вывода |
Порт USB2.0:2 ((Qty) |
| HDMI; кодер |
| LAN ((Gigabit-NIC); |
| WIFI |
| I/O (ввод в эксплуатацию) |
| 2D кодер |
| Память |
Встроенный:16 ГБ оперативной памяти + 4 ГБ карты Flash;SD (максимум до 32 Гб);
Внешний:Диск USB
|
| Вес |
3.5 кг (с 1 батареей) |
| Размер |
284 мм × 202 мм × 95 мм |
| Силовое питание |
AC:100V240V,50V60Hz;DC:12V |
| Зарядка |
(аккумулятор) внутри или отдельно |
| Продолжительность работы батареи |
6 часов |
| Рабочая мощность |
24 Вт |
| Язык |
Английский язык |
|
Температура
Условия
|
Окружающая среда: -20°C-50°C
Хранение: -20°C ≈ 60°C
|
| ИП |
IP54 |
Спецификация производительности
| Режим |
ПА |
УТ |
ОТПД |
| РРФ |
50 Гц 10 кГц |
50 Гц 5 кГц |
50 Гц 5 кГц |
| Напряжение |
Биполярное расстройство.
±45±100В,
с напряжением 5 В в шаг
|
Отрицательная квадратная волна, -75V-250V, с 25V на шаг |
Отрицательная квадратная волна, -75V-250V, с 25V на шаг |
| Ширина импульса |
20 нс ≈ 800 нс,
с 5 нс на шаг
|
20 ‰ 800 нс, с 5 нс на шаг |
20 ‰ 800 нс, с 5 нс на шаг |
| Снижение |
50Ω |
80Ω / 400Ω |
80Ω / 400Ω |
| Коэффициент выборки |
125 МГц |
200 МГц |
200 МГц |
| Точность задержки |
2.5 нс |
Никаких |
Никаких |
| Rx Задержка |
0 ‰ 40us |
Никаких |
Никаких |
| Пропускная способность |
0.5 МГц19 МГц |
0.5 МГц ∙ 15 МГц |
0.5 МГц ∙ 15 МГц |
| Прибыль |
00,080 дБ |
0.0110.0 дБ |
0.0110.0 дБ |
| Фильтр |
00,5-9,6 МГц,20,5-12,9 МГц,
3.8-19 МГц необязательно
|
широкополосный, узкополосный |
широкополосный, узкополосный |
| Исправление |
FW |
FW |
RF |
| Отказать |
0~80% |
0~80% |
0~80% |
| Режим сканирования |
A/L/S/C |
А. |
A/D |
| Запускание |
Кодировщик |
Никаких |
Кодировщик |
| Линия сканирования |
Максимум 128 |
Никаких |
Никаких |
| Склонный |
L-сканирование:-89°+89°
S-сканирование:-89°+89°
|
Никаких |
Никаких |
| Смарт-каль |
скорость/задержка/ACG/TCG/кодер |
DAC/DGS |
Задержка/значение X/PCS/
Волна/кодер
|
| Диапазон |
0.0 ‰ 1000 мм,
минимум 1 мм
|
00,02000 мм |
00,02000 мм |
|
Показать задержку
(максимум)
|
1000 мм |
2000 мм |
2000 мм |
|
Сдвиг пульса
(максимум)
|
Никаких |
2000 мм |
2000 мм |
| Единица |
мм |
мм |
мм |
| Ворота |
A/B |
A/B |
A/B |
| Старт входа |
Доступно в диапазоне |
Доступно в диапазоне |
Доступно в диапазоне |
| Ширина ворот |
Доступно в диапазоне |
Доступно в диапазоне |
Доступно в диапазоне |
| Порог входа |
0-100% |
5-95% |
0-100% |
| Сигнал тревоги |
Гром / светодиод |
Гром / светодиод |
Гром / светодиод |
| Пятнистые |
Верх / фланг |
Верх / фланг |
Верх / фланг |
| Учет |
Усилитель/Путь/
Горизонтальная/Глубина
|
Ампер/Путь
/Горизонтальная/Глубина
|
Ампер/Путь
/Горизонтальная/Глубина
|
| Резолюция |
0.5 мм |
0.1 мм |
0.1 мм |
Применение
- Общий или специальный сварный шва стальной конструкции, коммунального котла, сосуда под давлением, трубопровода, инфраструктуры атомной энергетики, водных судов, нефтяных баков, этиленовых труб и т.д.
- Железнодорожные сварные швы, локомотивные колеса и оси.
- Алюминиевая сплав FSW задницы и клей композитов, используемых в аэрокосмической промышленности.
- Клинки и болты, используемые в энергетической промышленности.
- Случаи, когда во время проверки не хватает пространства для движения; случаи, когда предпочтительнее использовать обычный УТ.
Подробности упаковки
HPA-500 1pc
Зонд PAUT 1 шт.
Пробный клин 2 шт.
UT Нормальный зонд 2.5P20 1pc
Угловой зонд UT 2.5P13×13 60°1pc
UT кабель зондирования LEMO 00-BNC 2 шт.
Литий-ионная батарея 1 шт.
Зарядное устройство 1 штука
Преобразователь мощности 1pc
Кабель HDMI 1 шт.
Кроссовер кабель 1pc
Ключ Аллена (S2.5) 1 шт.
Чемодан с инструментами 1 шт.
Диск USB-накопителя (8G) 1pc
Руководство пользователя 1pc
Свидетельство 1pc
Дополнительные принадлежности
Пробный модуль TOFD 5MHz 6mm/7.5MHz 3mm/
Клин TOFD 60°w/противоносящий ногтей, 70°w/противоносящий ногтей
TOFD Клин R100 кривая поверхности R100/0°
Кабель зондирования TOFD LEMO 00-LEMO 00
Непараллельный TOFD-сканер
Сканер для фазового массива
Расширение кабеля кодера
Другие ключи Аллена для TOFD
Другие зонды/колы для фазового массива и TOFD
Калибровочный блок
