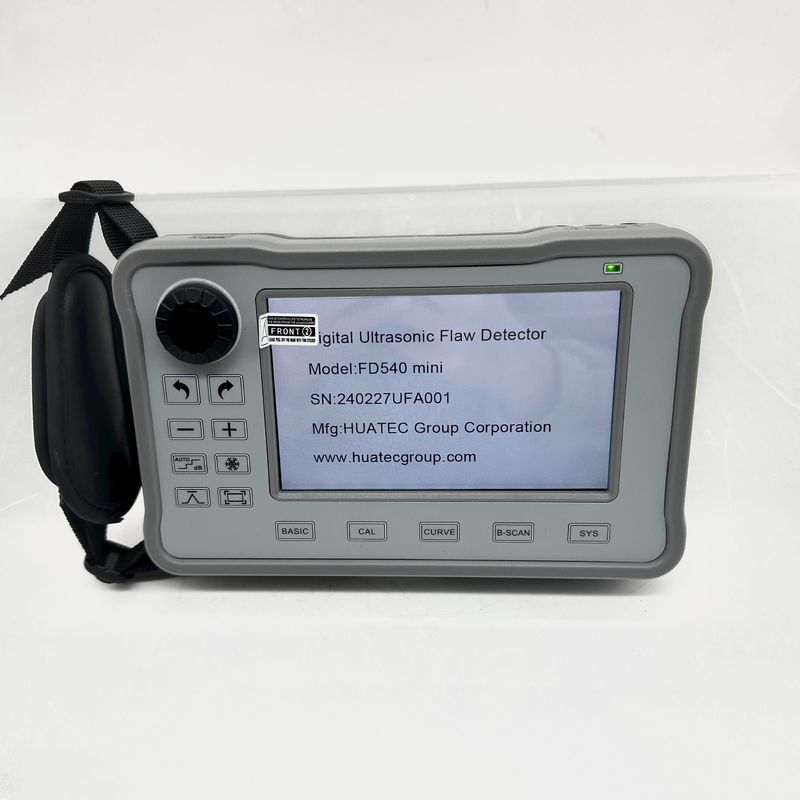

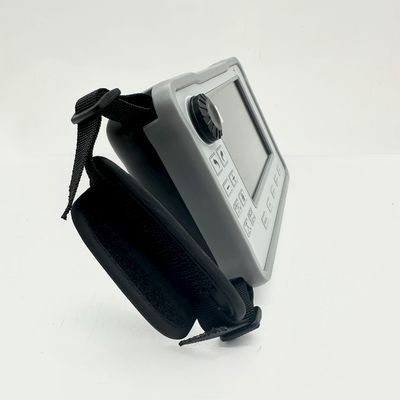

FD540mini Ультразвуковой дефектоскоп с сенсорным экраном 5-дюймовый IPS-дисплей DAC AVG B-Scan Портативное оборудование для неразрушающего контроля при сварке на трещины
Краткое введение
Ультразвуковой дефектоскоп FD540mini - это новый тип продукта для ультразвукового контроля, выпущенный нашей компанией, широко используемый в таких отраслях, как котлы, сосуды под давлением, энергетика, нефтяная, химическая, морская нефть, трубопроводы, судостроение, автомобили, машиностроение, металлургия, обработка металлов, стальные конструкции, железнодорожный транспорт, атомная энергетика, университеты и т. д. Он может удобно обнаруживать, определять местонахождение, оценивать и диагностировать различные внутренние дефекты (трещины, неплотности, поры, включения и т. д.) в заготовках. Этот цифровой ультразвуковой дефектоскоп имеет компактную структуру, стабильную форму сигнала, высокую износостойкость, высокую чувствительность, быстрый отклик и максимальную частоту повторяющихся излучений до 10000 Гц. Это чрезвычайно портативный ультразвуковой дефектоскоп.
Технические параметры
| Диапазон обнаружения |
10 м (углеродистая сталь продольной волны)
(Требования к метрологическим характеристикам:
≥3500 мм)
|
| Импульсный режим |
Острый импульс, прямоугольная волна, двойная прямоугольная волна |
| Импульсное напряжение |
25–300 В, регулируемый Шаг 25 В |
| Ширина импульса |
Плавная регулировка 0 нс ~ 500 нс, темп 10 нс |
| Демпфирование |
сильный и слабый регулируемый |
|
Повторение импульсов
частота
|
Автоматический или ручной, с плавной регулировкой от 100 Гц до 1000 Гц,
с темпом 10 Гц
|
| Прирост |
120 дБ, темп 0,1 дБ, 1 дБ, 10 дБ |
| Пропускная способность |
0,1 МГц～20 МГц |
| Волновой фильтр |
1М~5М |
| Экран дисплея |
5,0-дюймовый ЖК-дисплей, эффективный размер дисплея составляет 108 мм в длину и 64 мм в ширину. |
| Разрешение |
800×480 |
| Интерфейс прибора |
Двойной ЛЕМО-00 С5 |
| Тревога |
Сигнализация ворот A, B |
| Выходной интерфейс |
Тип-c USB |
| Режим обнаружения |
Полная волна, положительная полуволна, отрицательная полуволна, RF |
| Ворота |
Независимый А, Б |
| Режим измерения |
Пик, сторона волны |
| Память |
SD-карта 1 ГБ |
| Сохранить контент |
Однокадровая, многокадровая непрерывная запись (≤200 кадров) |
| Количественный режим |
Кривая ЦАП, кривая AVG (DGS) |
| Вспомогательные функции |
Поддержка сенсорного экрана, виртуальной клавиатуры, PD fast
зарядка, автоматическое усиление, пиковая память, заморозка
|
|
Обнаружение дефектов
стандарты
|
АВС Д1.1/Д1.5, НБ/Т 47013, ГБ/Т 29712, ГБ/Т 11345 |
| Размер и вес |
183×113×45 мм, 780 г, аккумулятор в комплекте |
| Батарея |
12 часов |
| Единица |
Метрическая, британская |
| Рабочая температура |
-10℃～55℃ |
| Зарядное устройство |
«Генарал» переменного тока (100～240В, 50～60Гц) |
| Разрешение |
36 дБ
(Требования к метрологическим характеристикам: ≥26 дБ)
|
| Динамический диапазон |
40 дБ
(Требования к метрологическим характеристикам: ≥26 дБ)
|
| Запас чувствительности |
60 дБ
(Требования к метрологическим характеристикам: ≥42 дБ)
|
| Вертикальная линейность |
2,8%
(Требования к метрологическим характеристикам: ≤6%)
|
|
Горизонтальный
линейность
|
0,6%
(Требования к метрологическим характеристикам: ≤2%)
|
| Язык |
Китайский/Английский |
Функции
1: Корпус легкий и подходит для работы одной рукой.
2: Быстрая зарядка PD65W + время автономной работы 12 часов.
3: 5,0-дюймовый IPS-дисплей высокой четкости с совершенно новым пользовательским интерфейсом.
4: Поддержка полноэкранного сенсорного экрана, быстрого управления жестами, виртуальной клавиатуры, проста в использовании
5: С ЦАП, AVG, автоматическим усилением, пиковой памятью, полудиапазоном цвета, B-сканированием и другими профессиональными функциями.
6: включая переключение китайского и английского языков, экспорт данных на SD-карту, онлайн-обновление, захват экрана и многие другие практические функции.
Стандартная конфигурация
| Серийный номерр |
имя |
Количество |
| 1 |
Хост FD540mini |
1 |
| 2 |
Датчик (высокоточный прямой датчик, угловой датчик) |
2 |
| 3 |
Линия зонда |
2 |
| 4 |
Зарядное устройство |
1 |
| 5 |
Линия электропередачи |
1 |
| 6 |
Руководство по эксплуатации |
1 |
| 7 |
Сертификат соответствия |
1 |
| 8 |
Гарантийный талон |
1 |
| 9 |
Power Bank |
1 |
