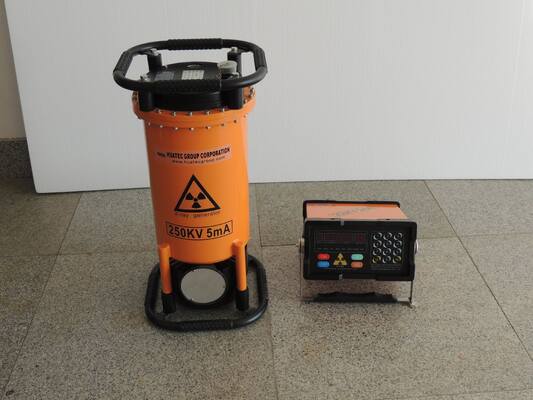

Рентгеновское оборудование НДТ Керамическая трубка 150-250 кВ напряжение
Оборудование для рентгеновской НДТВ основном используется для обнаружения внутренних дефектов заготовки (в отличие от поверхностного осмотра MT/PT).объемные дефекты, такие как пористость, включение шлаков, отсутствие плавления, отсутствие проникновения и трещины внутри шва сварки могут быть четко отображены.
Основные отрасли применения
·Котлы и сосуды под давлением: испытание продольных/окружающих швов цилиндра, соединительных сварных труб и головных суставов является обязательным требованием таких стандартов, как ASME и GB.
·Петрохимическая промышленность: проверка на месте сварки трубопроводов и трубопроводов дальнего следования.
·Аэрокосмическая промышленность: проверка структурной целостности высокоточных отливок и лопастей турбины.
·Военная и оборонная промышленность: внутренняя проверка качества боеприпасов и отливок оружия.
·Сталевая конструкция и судостроение: Пробная проверка сварки толстых плит и ключевых грузоподъемных компонентов.
·Автомобильное производство: проверка внутренних дефектов колес и литей из алюминиевого сплава
|
Тип
ИТМ
|
XXG2505
|
|
Максимальная толщина проникновения Сталь (A3)
|
40мм
|
|
Фокальное расстояние
|
600 мм
|
|
Время воздействия
|
Пять минут.
|
|
Тип пленки
|
Тяньцзинь III
|
|
Двойная свинцовая фольга Усиливающий экран
|
0.03
|
|
Удаление из темной комнаты
|
20±2°C
|
|
Развитие
|
5 минут.
|
|
Черность
|
1.5
|
|
Ввод
|
Напряжение (V)
|
220В±10% 50-60 Гц
|
|
Пропускная способность (KVA)
|
2.5
|
|
Выпуск
|
Напряжение трубы (KVP)
|
150-250
|
|
Ток трубы (mA)
|
5
|
|
Стабильность
|
± 1%
|
|
Рентген
Трубка
|
Фокус мм2
|
1.0×20.
|
|
Угол излучения
|
40±5°
|
|
Чувствительность
|
k≤1,8%
|
|
Режим работы
|
Периодическаяoпрогрессивность, RВремя аддиации до времени охлаждения равняется 1:1
|
|
Рентген
Контроллер
|
Размер
|
350×290×160
|
|
Вес
|
11в кг
|
|
Структура цепи
|
Управление микрокомпьютером, модульная структура, голосовая записка
|
|

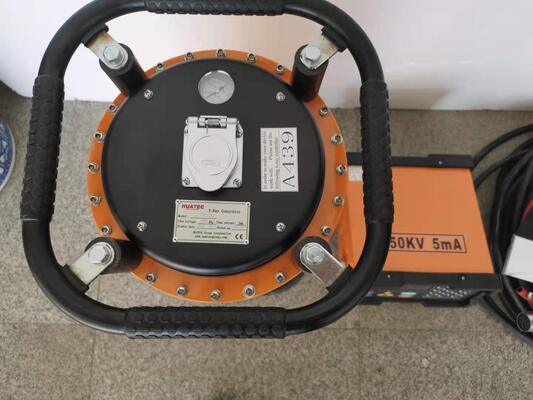

Рентген
Генератор
|
Охлаждение
|
Сильное охлаждение воздухом
|
|
Изоляция
|
SF6 Газовая изоляция
|
|
Рабочее давление
|
0.35Mpa-0.45Mpa
|
|
Размер
|
320×320×650
|
|
Масса (кг)
|
30.5 кг
|
|
Рабочая температура
|
-10°C−+40°C
|
Особенности:
◆Принятие микрокомпьютерного управления иМодульная конструкция, с прочнойспособность к противодействию помехам ивысокая автоматичностьинадежные характеристики.
◆Настройка параметров, рабочий процесс и индикация неисправности будут показаны на светодиодеэкран.
◆Независимый ключ для старения предназначен для а)гингмашиныудобно..
◆RВремя аддиации до времени охлаждения равняется 1:1.
◆Контроллер можетпризнатьтип рентгеновского генератора автоматически.
◆Введена цветовая панель, защищенная от воды и пыли, и цифровая звуковая клавиатура, чтобы параметры экспозиции были быстро и точно выбраны.
◆Обеспечьте безопасность при использовании прибора, он установлен при перенапряжении,
Устройство защиты от перенапряжения, перенапряжения и перенапряжения.
◆УникальныйЗамок безопасностиПроектированкоторые защищают оператора от повреждения радиацией.
◆Принятие более широкого диапазона значений кв и решение сложной проблемы короткого радиационного диапазона.
◆Функция задержки экспозиции ------ tВремя задержки может быть установлено менее чем на 10 минут, чтобы обеспечить безопасность оператора на рабочем месте.
◆ Совместимость с различными генераторами и надежное функционирование.
◆NУмбервоздействие может бытьнакопленные.
(После того, как установка будет готова, но доНажмите клавишу "Включить", вы можете нажать клавишу "А" (клавишу задержки) три раза, чтобы проверить количество экспозиции, и- Нет, нет.чтобы вернуться.)
◆Ви выходом светодиодного предупредительного луча ипроволочный соединительный терминалЗамок двери-машина.
