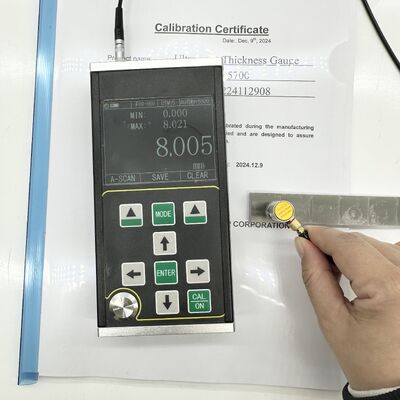

Ультразвуковой толщиномер TG-5700 с большим диапазоном измерений и высокой точностью
TG-5700 — это новый тип портативного высокоточного цифрового ультразвукового толщиномера с A/B сканированием. Он основан на принципе ультразвукового измерения толщины по отраженному импульсу. Подходит для измерения толщины материалов, в которых ультразвуковая волна может распространяться с постоянной скоростью и отражаться от задней поверхности. Разрешение измерения составляет 0,001 мм, а диапазон измерения — от 0,15 мм (сталь).
Этот продукт может точно измерять пластины и обработанные детали. Кроме того, он может контролировать степень истончения труб и сосудов под давлением в производственном оборудовании после коррозии во время эксплуатации. Может использоваться в нефтяной, химической, металлургической, судостроительной, аэрокосмической, энергетической и других отраслях.
Параметры спецификации
|
Наименование
|
TG-5700
|
|
Тип преобразователя
|
Однокристальный преобразователь / двухкристальный преобразователь
|
|
Диапазон измерения (сталь 45#)
|
0,15 мм – 1800 мм
|
|
Стабильность индикации
|
Используются технологии пересечения нуля и многократного эха для обеспечения того, чтобы значение измерения толщины не зависело от силы эха, коэффициента затухания материала, усиления и высоты строба, обеспечивая высокую стабильность и надежность измерений.
|
|
Частота измерения
|
4 Гц,8 Гц,16 Гц
|
|
Разрешение
|
0,1 мм,0,01 мм,0,001 мм(0,01 дюйма,0,001 дюйма,0,0001 дюйма)
|
|
Точность
|
0,001 мм
|
|
Генератор импульсов
|
Используется излучение отрицательной прямоугольной волны, ширина импульса и напряжение автоматически подбираются под преобразователь.
|
|
Диапазон скорости звука
|
400-19999 м/с
|
|
Эталонный блок
|
4 мм(сталь)
|
|
Автоматическое отключение
|
Можно выбрать 5 минут, 10 минут, 20 минут и ручное отключение.
|
|
Калибровка преобразователя
|
Одноточечная калибровка, многоточечная калибровка
|
|
Усиление
|
Автоматическое управление усилением, ручное управление усилением
|
|
Диапазон усиления
|
0~70 дБ
|
|
Режим обнаружения
|
Радиочастота (RF), положительная полуволна (POS), отрицательная полуволна (NEG), полная волна (FULL)
|
|
Режим измерения
|
(1) MB-E: режим измерения на основе времени прохождения от начального эха до первого эха дна; (2) E-E: режим измерения с проникающим покрытием, произвольное эхо Em–En является необязательным; (3) ME-E: режим измерения многократного эха; (4) THIN: режим измерения тонкой стенки;
|
|
Числовой режим
|
Режим значения толщины, режим разницы / скорости снижения, режим максимального / минимального значения
|
|
Режим A-сканирования
|
Доступно
|
|
Режим B-сканирования
|
Доступно
|
|
Индикация связи
|
Доступно
|
|
Индикация батареи
|
Доступно
|
|
Язык
|
Английский
|
|
Единицы измерения
|
мм/дюйм
|
|
Меню управления
|
Доступно
|
|
Функции программного обеспечения
|
Динамическая настройка строба, настройка блокировки (Blank), настройка блокировки эха (E-blank), замораживание эха, сдвиг и масштабирование эха
|
|
Функция хранения
|
Может одновременно хранить 100 000 значений толщины (100 групп, по 1000 в каждой группе), 500 групп волновых форм A-сканирования и 500 групп волновых форм B-сканирования.
|
|
Обновление программы хоста
|
Доступно
|
|
Дисплей
|
3,5-дюймовый цветной TFT-LCD экран QVGA (320 × 240)
|
|
Передача данных
|
Поддерживает последовательную связь RS-232 и USB для передачи данных на компьютер.
|
|
Рабочая температура
|
-10°C～+50°C; При особых требованиях может достигать -20°C;
|
|
Рабочее напряжение
|
Требуются четыре батарейки AA. При недостаточном заряде батареи появляется индикатор низкого напряжения.
|
|
Габаритные размеры
|
204 x 100 x 36 (мм)
|
|
Общий вес
|
310 г(Без батареи)
|
|
Батарея
|
4 шт. сухие батарейки AA
|
Основные характеристики
● Этот продукт имеет режим A-сканирования, режим B-сканирования и режим числовой индикации;
● Диапазон измерения широк, и используется уникальная технология "многократного эха" для измерения сверхтонких деталей с минимальной толщиной измерения 0,15 мм (сталь);
● Этот продукт может измерять толщину с высокой точностью, а максимальное разрешение измерения может достигать 0,001 мм; Повторное разрешение может достигать ± 0,002 мм;
● Он имеет функции измерения с проникающим покрытием и эхо-эхо, которые используются для измерения материалов с лакокрасочным слоем и покрытием на поверхности;
● Несколько режимов измерения: режимы mb-e, E-E и me-e подходят для измерения обычных толстых заготовок; Режим Thin позволяет измерять тонкие детали;
● Числовые режимы включают: обычный режим значения толщины, режим разницы / скорости снижения и режим максимального значения;
● Два режима усиления: автоматическое усиление / ручное усиление;
● Можно установить ручное и автоматическое отключение, с функцией энергосбережения;
● Поддерживает различные преобразователи, включая двухкристальный и однокристальный преобразователи, а также высокочастотные преобразователи до 20 МГц;
● Поддерживает массовое хранение и может одновременно хранить 100 000 значений толщины, 500 групп волновых форм A-сканирования и 500 групп волновых форм B-сканирования;
● Большой 3,5-дюймовый цветной TFT-LCD дисплей с высоким разрешением 320x240 (QVGA);
● Имеет различные методы калибровки, поддерживает режимы одноточечной калибровки, многоточечной калибровки и ручной калибровки, а также может одновременно калибровать скорость звука и нулевое положение преобразователя; Поддерживает коррекцию V-пути для двухкристального преобразователя.
● Поддерживает преобразование метрической и британской систем; Можно переключаться между миллиметрами и дюймами;
● Поддерживает английский язык отображения.
Применимые материалы
Подходит для измерения толщины металлов (таких как сталь, чугун, алюминий, медь и т. д.), пластиков, керамики, стекла, смолы, стекловолокна и других хороших ультразвуковых проводников.
