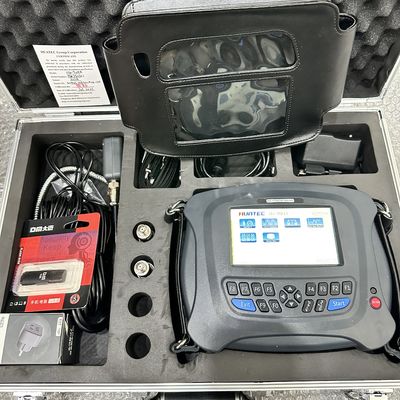

HG-904A Портативный двухканальный анализатор вибрации и балансировочный станок для диагностики вибрации ротора

HG-904A Анализатор вибраций с двумя каналами на месте Динамическая балансирующая машина для диагностики вибрации ротора

Неравновесие является одной из основных причин вибрации машин.Лучшее средство для избавления от механического дисбаланса - балансировка на месте.НовыйHG904A Машинный анализатор / балансировщик особенно полезен для этой цели. Он может измерять интенсивность вибрации; диагностировать причину вибрации путем анализа частотного спектра.Он также может быть использован для измерения скорости вращения и вибрационной фазы, и для расчета веса дисбаланса и местоположения.

Диапазоны амплитуд и частотная реакция для общего измерения вибрации:

FПримечания:

• Легко в использовании
• Векторная иллюстрация, балансирующий процесс и результат четко показаны на первый взгляд
• Хранение данных балансировки 10 роторов
• Избираемая испытательная масса убрать или остаться
• Разделение результата балансировки на два назначенных места
• Пробный диапазон веса, рассчитанный в зависимости от веса ротора, скорости вращения, радиуса и требуемой степени баланса
• Оценивается автоматически валидность испытательной массы
• Измерение оборотов, амплитуды и фазы
• AD:16 бит
• На месте 400.800,1600,3200,6400,12800 линий FFT спектр и диагностическая функция
• Одновременный сбор данных по двум каналам
• Демодуляция оболочки оборудования для диагностики подшипников и передач
• Функция передачи для измерения естественной частоты
• Дисплей формы волны и спектра с помощью большого ЖК-дисплея
• Хранение значений вибрации и формы волны вибрации

Условия работы

• Температурный диапазон: от 5 до 50 °C
• Относительная влажность:<85%, ненасыщенные
• Без кастических газов
• Без сильного электромагнитного поля и сильного удара

Спецификации:

• Диапазон скорости вращения для динамического балансирования: 70-13.000 оборотов/мин
• Автоматический диапазон и ручной диапазон подбираемый
• Точность измерения вибрации: 5%.

1 Сенсоры: пиезоэлектрический акселерометр, скорость магнитоэлектричества, смещение Эдди и т.д.

• 8^ВторойЭллипсовый фильтр противопоказаний, фильтр пропускания полосы на обороты
• Сигнал ввода:Ускоритель, МППи напряжение

• Частота анализа спектра: 100, 200, 500, 1K, 2K, 5K, 10K, 20K, 35KHz

89.6KHz только для одноканального отбора проб(анализ спектра 35 КГц),

51.2KHz для двухканального отбора проб(анализ спектра 20 КГц)).

• Хранение данных: 8G

• блокнот: 10 кодов состояния для визуального осмотра
• Выход: USB для связи с ПК
• Мощность: заряжаемая батарея Ni-MH на 8 часов непрерывной работы, предупреждение о низком уровне батареи
• Окружающая среда: 0~55^oC, 90% влажность неконденсирующая
• Измерение вращающейся скорости с помощью датчика фотоэлемента
• Динамический диапазон: 60 дБ с регулируемым диапазоном усиления 48 дБ
• Размеры: 21×13×4 см; вес: 1,2 кг (включая батареи)

•








  Список упаковки

  НовыйHG904A Собиратель данных вибрации 1
  Ускоритель 2
  Магнитная установка 2
  Пробная установка 1
  Зарядное устройство для батареи 1
  Кабель ускорителя 3
  USBКабель связи 1
  Балансирующий модуль 1

  Датчик таксо-трейгера и кабель 1
  Набор отражателей из бумаги 1
  Быстрое руководство по запуску 1
  Программное обеспечение 1
  Сертификаты HG904A и датчики 3
  Ношение чемодана 1
