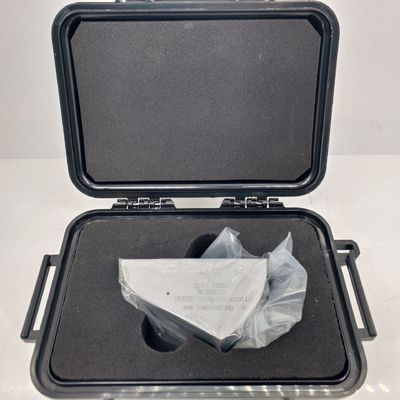

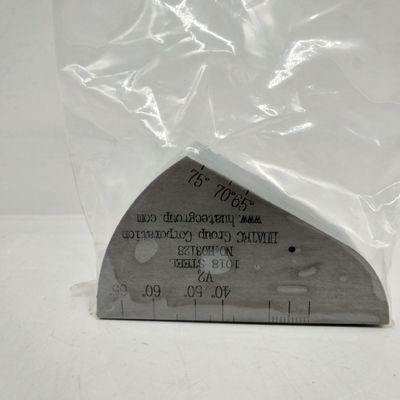

Калибровочный блок IIW V2

Калибровочный блок IIW V2

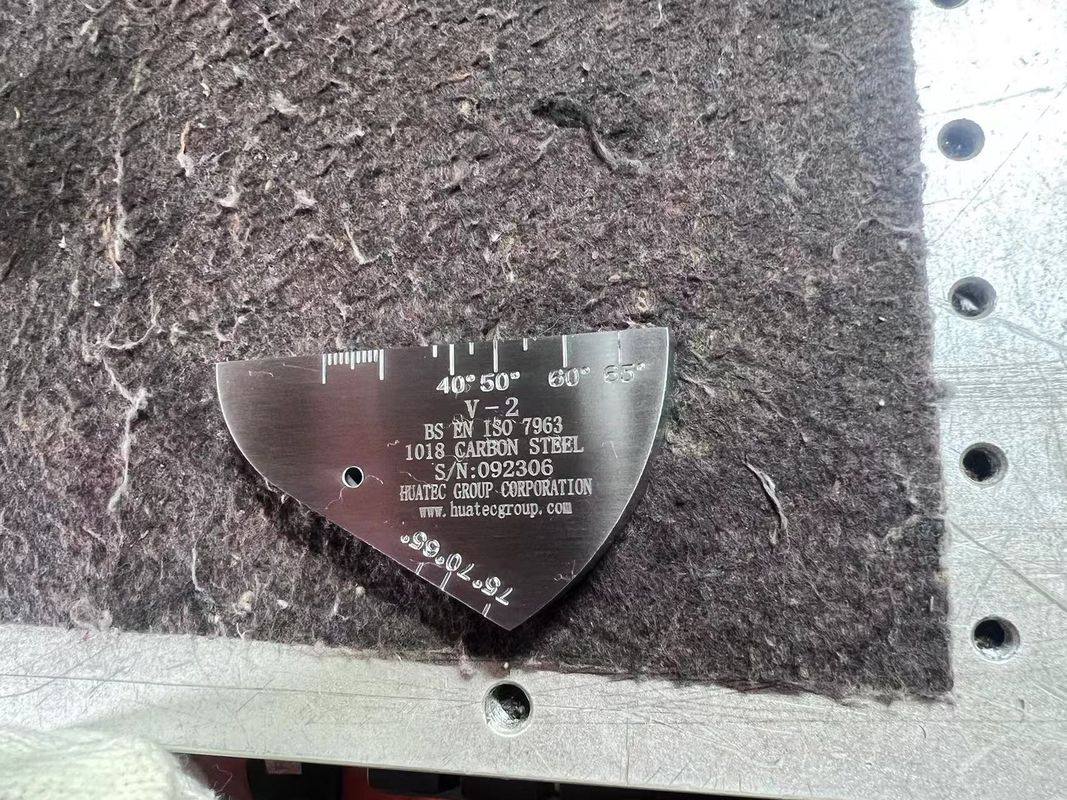

Испытательный блок IIW2 (испытательный блок V-2) является стандартным испытательным блоком, одобренным Международным обществом сварщиков. По сравнению с испытательным блоком IIW, испытательный блок V-2 (DIN54122) имеет преимущества легкого веса и удобства переноски, особенно подходит для использования в полевых условиях. См. Рисунок 1-2.

Основные моменты использования:

(1) Точка падения и запас чувствительности наклонного преобразователя измерялись с использованием поверхности отражения дуги радиусом R50 мм;

(2) Используя отражающую поверхность отверстия с 5 проходами, диапазон преломления наклонного преобразователя составляет 45°-65° и 65°-75° соответственно.

(3) Горизонтальная и вертикальная линейность дефектоскопа могут быть измерены с использованием множественных отражений объемной волны от дна толщиной 12,5 мм;

(4) Две дуговые поверхности, R25 и R50, используются для коррекции временной оси и нулевой точки.

Описание

Малый калибровочный блок толщиной 12,5 мм для проверки на месте индекса миниатюрного преобразователя поперечных волн, временной базы, угла луча и усиления

 Спецификация

 HUATEC строго гарантирует качество продукции и обещает предоставить соответствующий протокол испытаний для каждого проданного испытательного блока, в котором записываются спецификации испытательного блока, материалы и стандарты испытаний. Если у вас есть особые требования к протоколу испытаний, пожалуйста, свяжитесь с нами.
