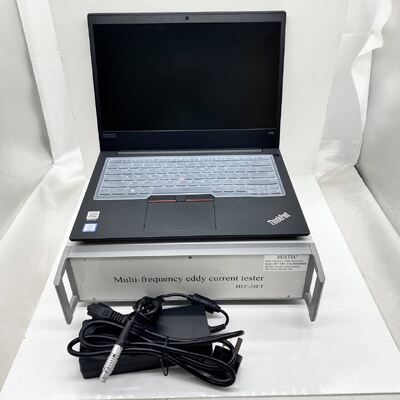

Высокопроизводительный, многоцелевой и интеллектуальный многочастотный вихретоковый дефектоскоп с выносным датчиком

Высокопроизводительный, многоцелевой и интеллектуальный многочастотный вихретоковый дефектоскоп

Интеллектуальный полностью цифровой многочастотный вихретоковый дефектоскоп HEF-24ET представляет собой новое поколение вихретоковых устройств неразрушающего контроля. Благодаря применению передовых цифровых электронных технологий, многочастотной вихретоковой технологии и микропроцессорной технологии, он способен в реальном времени осуществлять эффективное обнаружение трещин на внутренней и внешней стенках ферромагнитных и неферромагнитных металлических труб.

HEF-24ET представляет собой полную систему вихретокового контроля. Интегрированный с традиционными многочастотными, многоканальными, обычными вихретоковыми системами, он также может быть преобразован в высокопроизводительный, многоцелевой, интеллектуальный вихретоковый дефектоскоп.

Благодаря четырем относительно независимым каналам тестирования, HEF-24ET может принимать четыре абсолютных и четыре дифференциальных вихретоковых сигнала. С помощью программного переключения прибор также может быть переключен в режим двух двухчастотных вихретоковых дефектоскопов с двумя одновременными подключениями датчиков. Испытательная частота составляет от 50 Гц до 10 МГц с переменным диапазоном частот на выбор, и он обладает функцией усиления слабых тестовых сигналов и высокой помехоустойчивостью. Применяемый для тестирования трещин труб, с помощью сквозного датчика он может легко обнаруживать такие дефекты, как трещины на внутренней/внешней поверхности стенки, язвы, коррозия, истончение, дефекты материала стенки и внутренние дефекты. Он также обладает функциями автоматического тестирования с управлением от компьютера, цифровым дисплеем, высокой чувствительностью тестирования, стабильной работой и т. д.

Поэтому HEF-24ET особенно подходит для различных видов контроля в процессе эксплуатации металлических (медных, титановых, алюминиевых, циркониевых и других металлических материалов) труб и металлических деталей, а также для измерения толщины стенки и аналитической оценки в таких отраслях, как атомная энергетика, электроэнергетика, нефтехимия, аэрокосмическая промышленность, авиация и другие. Более подробно, например, для тестирования труб котлов до или в процессе эксплуатации, труб теплообменников, подземных труб и чугунных труб и т. д.

Спецификация

1. Диапазон частот: 50 Гц ~ 10 МГц

2. Две независимо выбираемые частоты

3. 3 блока смешивания (автоматический смеситель)

4. Запоминание траектории 4 вихретоковых сигналов в реальном времени

5. Диапазон усиления: 0 ~ 99 дБ непрерывно регулируемый, шаг 0,1 дБ для каждого файла

6. Поворот фазы: 0 ~ 359 ° непрерывно регулируемый, точность 1 °. В процессе настройки фазы на экране мгновенно отображается изменение фазы в импедансе после плоскостей и амплитуда и фазовые значения вихретокового сигнала, что удобно и наглядно

7. Регулируемая стимуляция датчика, 1-8

8. Быстрый цифровой / аналоговый электронный баланс

9. Четыре траектории на плоскости импеданса и восемь внутренних кривых для анализа,

10. Сканирование временной базы.

11. Функция задержки гашения пути памяти

12. Диалог человек-машина с управлением через меню (на английском языке).

13. Операционная система WinXp, Win7, Win8

14. Автоматическое измерение амплитуды и фазы сигнала, а также медленное (регулируемое) воспроизведение вихретоковых сигналов

15. Цифровая фильтрация: Нижние частоты: 0 Гц ~ 2000 Гц, верхние частоты: 0 Гц ~ 2000 Гц.

16. Функция анализа конфигурации

17. Может быть оснащен абсолютными, дифференциальными и самосравнивающими датчиками, включая сквозные, интерполяционные, плоские, точечные, вращающиеся и другие типы датчиков

18. С уникальной сигнализацией по фазе/амплитуде при не постоянной амплитуде в домене фазы / амплитуды

19. Множественные порты вывода аппаратной сигнализации

20. Сигнализация в реальном времени, сигнализация с задержкой

21. Массовое хранилище для различных процедур тестирования и данных тестирования

22. Отображение C-скана

23. Автоматическое отображение кривых фазы / глубины дефекта

24. Отображение на одном экране поперечного сечения трубопровода в процессе эксплуатации, номера ряда испытанных труб и вихретоковых сигналов.

25. Классифицированные метки на диаграмме поперечного сечения трубы для формирования общей карты вихретокового контроля трубопровода в процессе эксплуатации

26. Классифицированные статистические результаты испытаний (отображение таблиц и гистограмм) для облегчения кумулятивного анализа результатов испытаний

27. Автоматическое отображение календаря и времени

28. Опциональная система анализа данных

Применение

Особенно подходит для атомной энергетики, электроэнергетики, нефтехимии, аэрокосмической промышленности, авиации и других ведомств для контроля в процессе эксплуатации медных, титановых, алюминиевых, циркониевых и других труб, металлических деталей, а также для измерения толщины стенки, и для контроля, анализа и оценки различных ферромагнитных трубопроводов.
